申請日2015.06.11
公開(公告)日2015.11.25
IPC分類號F28D3/00
摘要
本實用新型公開了一種淋浴廢水換熱器包括集水蓋和駐水換熱盤，其特征在于：所述的集水蓋在駐水換熱盤上方，所述的駐水換熱盤由錐形螺旋W形槽板和塑料底座組成并設置有冷水進水口、溫水出水口和廢水出口。采用本實用新型后，淋浴熱廢水由集水蓋匯流向駐水換熱盤的高處錐形螺旋W形槽板上開始進行逆流換熱，增大了冷熱交換溫差和動態換熱比，延長了換熱時間，最終提高冷熱交換效率;廢水始終在駐水換熱盤內流動，一旦淋浴完畢廢水和污垢也自然由最低處的廢水出口全部流出駐水換熱盤，保持駐水換熱盤干凈整潔變得十分簡單。

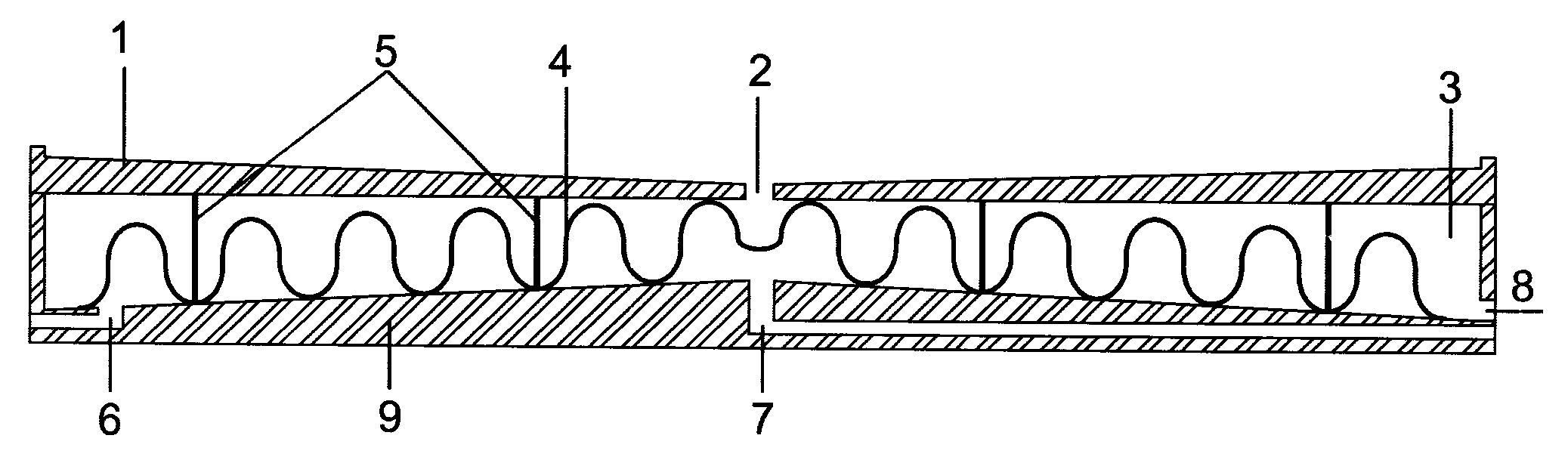

摘要附圖
權利要求書
1.一種淋浴廢水換熱器包括集水蓋和駐水換熱盤，其特征在于：所述的集水蓋在駐水換熱盤 上方，所述的駐水換熱盤由錐形螺旋W形槽板和塑料底座組成并設置有冷水進水口、溫 水出水口和廢水出口。
2.根據權利要求1所述的一種淋浴廢水換熱器，其特征在于所述的集水蓋表面呈倒錐形，中 心開有導流孔，集水蓋底部有支撐導流板，集水蓋上有小凸點起到按摩防滑作用。
3.根據權利要求1所述的一種淋浴廢水換熱器，其特征在于所述的駐水換熱盤由一塊金屬薄 板沖壓的錐形螺旋W形槽板和塑料底座組成，錐形螺旋W形槽板和底座匹配組合安裝后 凸槽形成密閉錐形螺旋管道，凹槽形成開放錐形螺旋槽管;所述的冷水進水口設置在底座 側邊并通向錐形螺旋管道的末端低處，所述的溫水出水口設置在底座側邊并通向錐形螺旋 管道的頭端高處，所述的廢水出口設置在駐水換熱盤底座的側邊或底部，并通向盤內斜坡 最低處。
說明書
一種淋浴廢水換熱器
技術領域
本實用新型屬于熱能回收利用領域，具體涉及一種淋浴廢水換熱器。
背景技術
能源短缺，大氣污染和節能減排已經成為和人們生活密切相關的問題了，每節約一分能 源都對環境和減排有著巨大的幫助。淋浴是人們生活中使用能源的一個重要領域，平均一次 淋浴所耗能折合電能約1KW/H，而我國人口眾多，整體能耗是個巨大的數字。但是淋浴方式 的能量利用率卻很低，30-50度左右的淋浴熱水流過35度的人體后就當作廢水排掉了，極少 回收利用。實驗證明流掉的廢水溫度還有30-40度左右，如果全國1/10家庭都能簡單容易的 回收淋浴廢水的余熱，每年將節約100億千瓦時的用電量，相當于減排300萬噸燃煤。現有 技術雖然也有淋浴廢水余熱回收裝置，但是普遍都存在成本高，冷熱交換率低，清理麻煩的 問題，普通家庭極少使用。如熱管型回收裝置由熱管盤成環形或其它形狀的浸沒在淋浴廢水 里，雖然效率高，但是污水排放不便，易被毛發堵塞，清理更復雜，淋浴后還有廢水積在盤 內無法清理形成污染源;或者金屬板沖壓的環形盤雖然清理簡單了，但是由于淋浴廢水流速 快，金屬板的環形槽上冷熱水流動無序，接觸時間短所以換熱效率低。針對現有不足，開發 一種結構簡單、成本低廉、效率高的淋浴廢水余熱收集利用裝置，對推進淋浴余熱回收推廣 將大有前途，有顯著的經濟效益和社會效益。
實用新型內容
本實用新型的目的在于提供一種結構簡單、成本低廉、效率高、使用方便易清潔的淋浴 廢水換熱器，可與各種淋浴器具方便配套使用。
本實用新型的目的是這樣實現的，一種淋浴廢水換熱器包括集水蓋和駐水換熱盤，其特 征在于：所述的集水蓋在駐水換熱盤上方，所述的駐水換熱盤由錐形螺旋W形槽板和塑料底 座組成并設置有冷水進水口、溫水出水口和廢水出口。
所述的集水蓋表面呈倒錐形，中心開有導流孔，集水蓋底部有支撐導流板，集水蓋上有 小凸點起到按摩防滑作用;所述的駐水換熱盤由一塊金屬薄板沖壓的錐形螺旋W形槽板和塑 料底座組成，錐形螺旋W形槽板和底座匹配組合安裝后凸槽形成密閉錐形螺旋管道，凹槽形 成開放錐形螺旋槽管;所述的冷水進水口設置在底座側邊并通向錐形螺旋管道的末端低處， 所述的溫水出水口設置在底座側邊并通向錐形螺旋管道的頭端高處，所述的廢水出口設置在 駐水換熱盤底座的側邊或底部，并通向盤內斜坡最低處。
采用本實用新型后，淋浴熱廢水由集水蓋匯流到駐水換熱盤的中心高處錐形螺旋W形槽 板上并順著錐形螺旋槽管和集水蓋導流板螺旋流向駐水換熱盤低處，與從低處錐形螺旋管道 流上來的冷水進行逆流換熱，增大了冷熱交換溫差和動態換熱比，延長了換熱時間，最終提 高冷熱交換效率;廢水始終在駐水換熱盤內流動，一旦淋浴完畢廢水和污垢也自然由最低處 的廢水出口全部流出駐水換熱盤，保持駐水換熱盤干凈整潔變得十分簡單。
