摘要
本實用新型涉及一種含油污水配套收集裝置;屬浮油收集裝置技術領域。該收集裝置包括初期含油污水池、含油污水儲存池、浮油收集器、真空發生器、油水分離器和脫水罐;含油污水儲存池一側依次設置安裝有真空發生器、油水分離器和脫水罐移動浮油收集桶，浮油收集器通過連通軟管與真空發生器連接，真空發生器通過螺桿提升泵與油水分離器連接，真空發生器上設置有溢流口，溢流口通過連通管與脫水罐連通。該收集裝置可有效的去除油水中夾雜的懸浮顆粒等雜質，解決了現有難以達到國家規定的排放標準，尚需進行二級處理，無形中增加了處理成本的問題。該收集裝置具有適應性好、用途廣的特點，對節能環保具有積極的推廣意義。
權利要求書

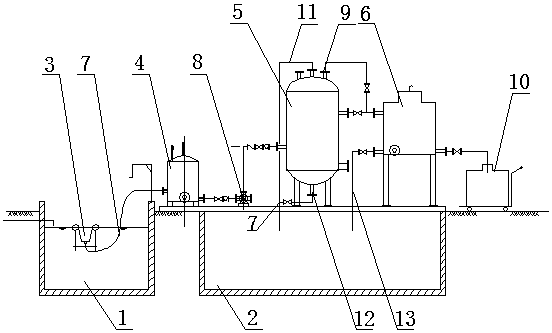

1.一種含油污水配套收集裝置，包括初期含油污水池(1)、含油污水儲存池(2)、浮油收集器(3)、真空發生器(4)、油水分離器(5)和脫水罐(6)，其特征在于：初期含油污水池(1)和含油污水儲存池(2)呈并列狀設置，初期含油污水池(1)內漂浮狀設置有浮油收集器(3)，含油污水儲存池(2)一側依次設置安裝有真空發生器(4)、油水分離器(5)和脫水罐(6)，浮油收集器(3)通過連通軟管(7)與真空發生器(4)連接，真空發生器(4)通過螺桿提升泵(8)與油水分離器(5)連接，油水分離器(5)上設置有溢流口(9)，溢流口(9)通過連通管與脫水罐(6)連通，脫水罐(6)的一側活動設置有移動浮油收集桶(10)，脫水罐(6)通過連通管與移動浮油收集桶(10)活動連接。
2.根據權利要求1所述的一種含油污水配套收集裝置，其特征在于：所述的油水分離器(5)頂部設置有排水管(11)，油水分離器(5)底部設置有排空管(12)，排水管(11)和排空管(12)與含油污水儲存池(2)連通。
3.根據權利要求1所述的一種含油污水配套收集裝置，其特征在于：所述的脫水罐(6)上設置有出水管(13)，出水管(13)與含油污水儲存池(2)連通。
說明書
一種含油污水配套收集裝置
技術領域
本實用新型涉及一種含油污水配套收集裝置;屬浮油收集裝置技術領域。
背景技術
含油污水是一種量大面廣的污染源，污水量約占全國工業污水的8—10%，每年排放的含油污水達30億噸以上。含油廢水中油的存在狀態，一般將其分為3類，即游離油、分散油和乳狀油。對于游離油的處理，目前采用簡單的隔油池分離回收的較多。分散油和乳狀油在動力學上具有一定穩定性，所以較難處理。對廢水中分散油和乳狀油的處理，國內外均做了大量研究。
目前常用的含油污水處理裝置有簡易隔油池、平流隔油池、斜板隔油池、油罐二次脫水、自動撇油的油水分離器、粗粒化油水分離器、絮凝氣浮、過濾和活性炭吸附等。含油污水處理方法包括化學法、電化學法、粗粒化方法、吸附法、膜分離法、氣浮法和生物法等;上述裝置和方法雖有一定的效果，但也存在諸多不足，如生物法，污水經隔油、浮選等處理后,出水油含量一般很高，若污(廢)廢水中存在溶解性有機物，則COD和BOD也很高，都達不到國家規定的排放標準，尚需進行二級處理，無形中增加了處理成本。
發明內容
本實用新型的目的是針對上述現有技術的不足，旨在提供一種高效節能且結構簡單的含油污水配套收集裝置。
本實用新型的技術方案是：
一種含油污水配套收集裝置，包括初期含油污水池、含油污水儲存池、浮油收集器、真空發生器、油水分離器和脫水罐，其特征在于：初期含油污水池和含油污水儲存池呈并列狀設置，初期含油污水池內漂浮狀設置有浮油收集器，含油污水儲存池一側依次設置安裝有真空發生器、油水分離器和脫水罐，浮油收集器通過連通軟管與真空發生器連接，真空發生器通過螺桿提升泵與油水分離器連接，油水分離器上設置有溢流口，溢流口通過連通管與脫水罐連通，脫水罐的一側活動設置有移動浮油收集桶，脫水罐通過連通管與移動浮油收集桶活動連接。
所述的油水分離器頂部設置有排水管，油水分離器底部設置有排空管，排水管和排空管與含油污水儲存池連通。
所述的脫水罐上設置有出水管，出水管與含油污水儲存池連通。
本實用新型的優點在于：
該含油污水配套收集裝置結構簡單、占地面積小，工作過程中，通過浮油收集器收集的油水通過真空發生器和螺桿提升泵進入油水分離器，經濾網過濾，可有效的去除油水中夾雜的懸浮顆粒等雜質，去除雜質的浮油匯集后由上部的溢流口自流至脫水罐，油水分離器內分離的水和雜質經排水管和排空管下排入至含油污水儲存池。進入至脫水罐的浮油再次脫水后，使油水得以徹底分離：浮油排放至移動收集桶，清水自流至含油污水儲存池，由此完成含油污水的收集和分離的整個工作，解決了現有含油污水收集裝置難以達到國家規定的排放標準，尚需進行二級處理，無形中增加了處理成本的問題。該含油污水配套收集裝置具有操作簡單、工作可靠、維修方便;以及適應性好、用途廣的特點，對節能環保具有積極的推廣意義。
