申請日2014.10.23

　　公開(公告)日2015.03.04

　　IPC分類號C02F11/12; C02F9/04

　　摘要

　　本發明公開了一種糞便、化糞池污泥浮渣集中處理裝置，其特征是，包括依次連通卸糞池、分離池、除臭池和外排池;所述卸糞池旁設有電控間;所述分離池旁設有裝備間，裝備間內設有旋轉式固液分離機和臥式離心脫水機;除臭池旁設有泵房，泵房內設有水泵組。本發明公開的糞便、化糞池污泥浮渣集中處理裝置，運行成本低，效率高，減少了處理后的廢渣含水量。

　　權利要求書

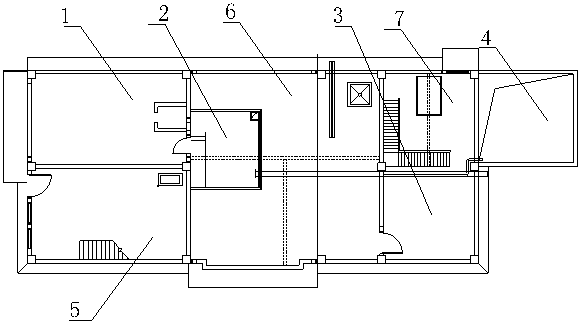

　　1.一種糞便、化糞池污泥浮渣集中處理裝置，其特征是，包括依次連通卸糞池(1)、分離池(2)、除臭池(3)和外排池(4);所述卸糞池(1)旁設有電控間(5);所述分離池(2)旁設有裝備間(6)，裝備間(6)內設有旋轉式固液分離機和臥式離心脫水機;除臭池(3)旁設有泵房(7)，泵房(7)內設有水泵組。

　　2.根據權利要求1所述的一種糞便、化糞池污泥浮渣集中處理裝置，其特征是，所述電控間(5)通過控制機控制旋轉式固液分離機、臥式離心脫水機和水泵組的啟閉。

　　3.根據權利要求1所述的一種糞便、化糞池污泥浮渣集中處理裝置，其特征是，所述旋轉式固液分離機的工作端深入分離池(2)中，將廢水中的雜物與污水分離。

　　4.根據權利要求1所述的一種糞便、化糞池污泥浮渣集中處理裝置，其特征是，所述臥式離心脫水機將旋轉式固液分離機分離出的雜物進行進一步脫水處理。

　　說明書

　　一種糞便、化糞池污泥浮渣集中處理裝置

　　技術領域

　　本發明涉及一種環保處理設備，特別是一種公廁糞便、化糞池污泥浮渣集中處理裝置。

　　背景技術

　　城鎮、尤其是中小城鎮的公廁少則幾座、幾十座、多則幾百座、大城市上千座。例如常州市和宜興市就有百座、幾百座，南京市有千座以上。過去(80年代前后)城鎮公廁的糞便清運，都是環衛部門用吸糞拉糞車裝運至城市集中處理站。過去的處理辦法比較原始，在城市郊區挖幾個大坑，儲存調節再用土拌和堆肥發酵成有機肥料，作農用肥料處理處置。后發展到一種建立糞便處理站的辦法，在站內設粗細格柵兩道，處理站緊靠城市污水管網、設在污水管道旁。運糞車到處理站傾倒于處理站的接收預處理工序，主要是設粗、細兩道格柵，攔截糞便液中的大小塊水雜物。保護并防止污水管網堵塞、減輕污水廠的垃圾負荷。在傾倒的同時不斷用河水或中水稀釋排入管網送至城市污水廠一并處理。效率低，且容易造成2次污染。

　　發明內容

　　發明目的：針對現有技術的不足，本發明公開了一種成本低廉，運行效率高的糞便、化糞池污泥浮渣集中處理裝置。

　　技術方案：本發明公開了一種糞便、化糞池污泥浮渣集中處理裝置，包括依次連通卸糞池、分離池、除臭池和外排池;所述卸糞池旁設有電控間;所述分離池旁設有裝備間，裝備間內設有旋轉式固液分離機和臥式離心脫水機;除臭池旁設有泵房，泵房內設有水泵組。

　　其中，所述電控間通過控制機控制旋轉式固液分離機、臥式離心脫水機和水泵組的啟閉。

　　其中，所述旋轉式固液分離機的工作端深入分離池中，將廢水中的雜物與污水分離。

　　其中，所述臥式離心脫水機將旋轉式固液分離機分離出的雜物進行進一步脫水處理。

　　使用時，將含有糞便、化糞池污泥的廢水排入卸糞池中，經過沉淀后，排入分離池，通過旋轉式固液分離機進行固液分離;固態廢渣通過臥式離心脫水機脫水后收集填埋;液態廢水排入除臭間，經過噴灑藥劑，充分反應后，排入外排池，沉淀后排出。

　　有益效果：本發明公開的糞便、化糞池污泥浮渣集中處理裝置，運行成本低，效率高，減少了處理后的廢渣含水量。
