申請日2014.11.04

　　公開(公告)日2015.01.28

　　IPC分類號C02F3/12

　　摘要

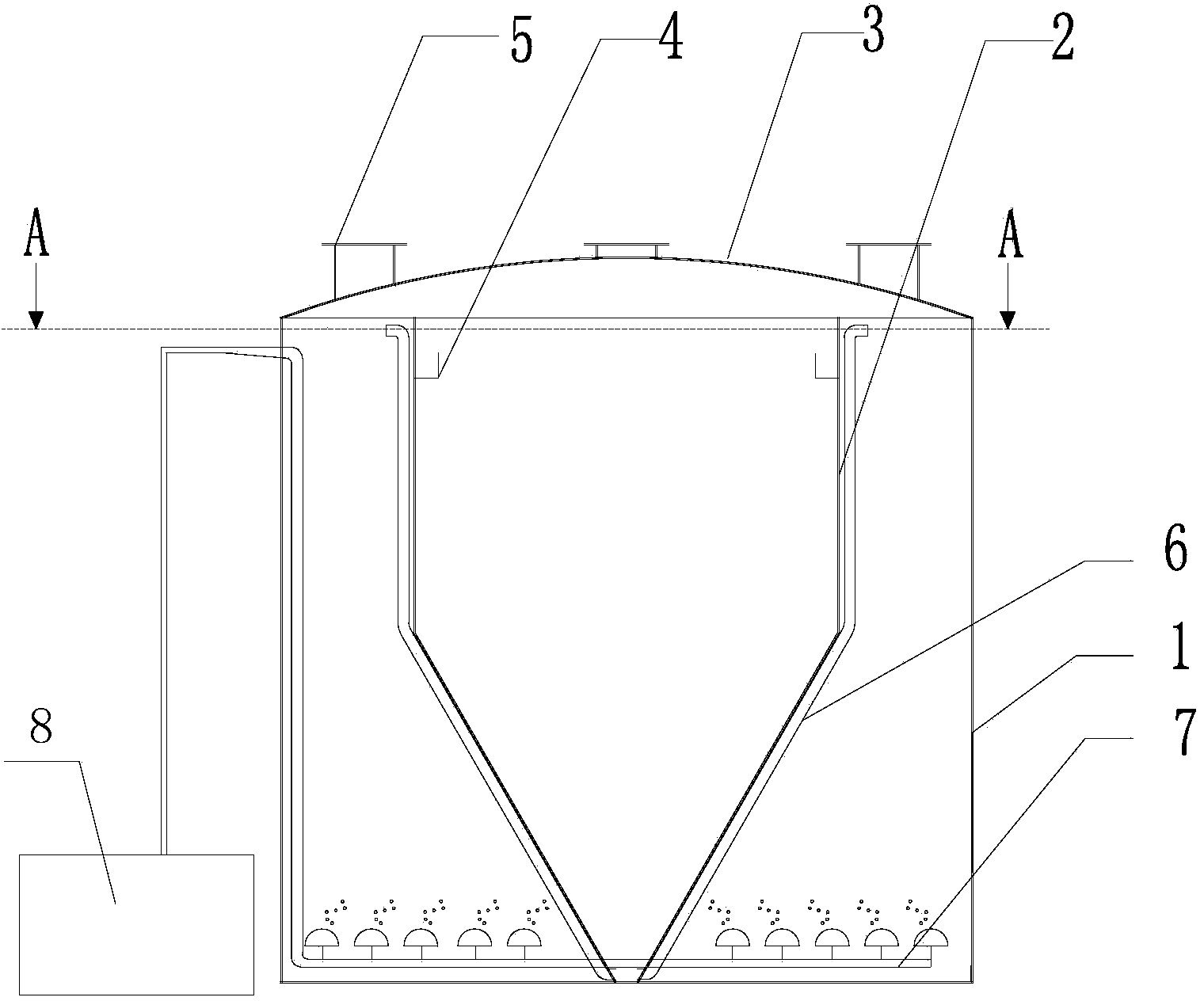

　　一體化低耗污水處理裝置，包括罐體，所述罐體包括罐蓋、內筒與外筒，內筒為漏斗狀，內筒的底部開有污水流通口，進入外筒內的污水通過污水流通口進入內筒;在外筒的內底部設置有曝氣裝置，曝氣裝置通過進氣管路與位于罐體外的鼓風機相連;所述罐體上安裝有回流管，所述回流管包括進氣口、進漿口、及出漿口，進漿口在內筒下部，出漿口延伸到外筒，所述進氣口與進氣管路相連接。所述污水從外筒進入，經曝氣處理，通過活性污泥法將污水內的污物進行生物降解，然后污水通過污水流通口進入內筒，在內筒通過懸浮污泥法進行過濾、澄清，清水經集水槽、處理水排放端口排出，污泥沉淀并收集在內筒下部漏斗狀部分的底部，通過回流管回流到外筒。

　　權利要求書

　　1.一體化低耗污水處理裝置，其特征在于包括罐體,罐體上設置有污水進入端口、處理 水排放端口與排氣口，所述罐體包括罐蓋、內筒與外筒，污水進入端口與排氣端口連通外筒 內部，內筒為漏斗狀，內筒的底部開有污水流通口，進入外筒內的污水通過污水流通口進入 內筒;在外筒的內底部設置有曝氣裝置，所述曝氣裝置通過進氣管路與位于罐體外的鼓風機 相連;所述罐體上安裝有回流管，所述回流管包括進氣口、進漿口、及出漿口，進漿口在內 筒下部，出漿口延伸到外筒，進氣口與進氣管路相連接。

　　2.如權利要求1所述一體化低耗污水處理裝置，其特征在于，所述外筒為圓筒形。

　　3.如權利要求1所述一體化低耗污水處理裝置，其特征在于，所述內筒上部有集水槽， 所述集水槽與處理水排放端口相連。

　　4.如權利要求3所述一體化低耗污水處理裝置，其特征在于，所述集水槽固定在內筒的 內壁，集水槽繞內筒內壁一圈。

　　5.如權利要求1所述一體化低耗污水處理裝置，其特征在于，所述罐蓋上有檢查口。

　　6.如權利要求5所述一體化低耗污水處理裝置，其特征在于，所述檢查口有三個。

　　7.如權利要求1所述一體化低耗污水處理裝置，其特征在于，所述內筒、外筒、罐蓋拼 接安裝在一起。

　　8.如權利要求1所述一體化低耗污水處理裝置，其特征在于，所述曝氣裝置有旋切式曝 氣器。

　　說明書

　　一體化低耗污水處理裝置

　　技術領域

　　一種污水處理裝置，具體涉及一種占地面積大、耗能低、凈化效率高、污泥產量小的一 體化污水處理裝置。

　　背景技術

　　現代社會的進步和發展離不開水資源，然而人們每天都在大量消耗著地球的水，對污水 進行處理時節約水資源的一個重要方法之一。

　　現代社會中，污水處理越來越受人們的重視，然而，現有的污水處理技術中，有以下問 題：

　　一、占地面積大。

　　二、設備凈化效率低。

　　三、污泥產量大。

　　四、運行費用高、操作管理復雜。

　　實用新型內容

　　為了解決現有污水處理技術中設備占地面積大、凈化效率低、污泥產量大、運行費用高、 及操作管理復雜的問題，本實用新型提供一種一體化低耗污水處理裝置。

　　一體化低耗污水處理裝置，包括罐體,罐體上設置有污水進入端口、處理水排放端口與排 氣口，所述罐體包括罐蓋、內筒與外筒，污水進入端口與排氣端口連通外筒內部，內筒為漏 斗狀，內筒的底部開有污水流通口，進入外筒內的污水通過污水流通口進入內筒;在外筒的 內底部設置有曝氣裝置，所述曝氣裝置通過進氣管路與位于罐體外的鼓風機相連;所述罐體 上安裝有回流管，所述回流管包括進氣口、進漿口、及出漿口，進漿口在內筒下部，出漿口 延伸到外筒，進氣口與進氣管路相連接。

　　優選的，所述外筒為圓筒形。

　　優選的，所述內筒上部有集水槽，所述集水槽與處理水排放端口相連。

　　優選的，所述集水槽固定在內筒的內壁，集水槽繞內筒內壁一圈。

　　優選的，所述罐蓋上有檢查口。

　　優選的，所述檢查口有三個。

　　優選的，所述內筒、外筒、罐蓋拼接在一起。

　　優選的，所述曝氣裝置包括旋切式曝氣器。

　　本實用新型與現有技術相比，有以下優點。

　　所述一體化低耗污水處理裝置，可將各種水中污染物通過活性污泥法進行生物降解，通 過懸浮污泥法過濾、澄清，出水可以達標排放并達到回用水的標準，并將污泥通過回流管回 流到外筒。與現有技術中普遍采取工藝技術相比，能自動高效節能地凈化污水，具有占地面 積小、高效、運行費用低、管理簡單、污泥產量低、使用壽命長等特點，能夠更好地滿足各 村鎮、生活小區、學校、度假區等環境保護的實際需要。
