公布日：2024.06.21
申請日：2024.04.26
分類號：C02F1/00(2023.01)I;C02F1/40(2023.01)I
摘要
本發明涉及水資源專用機械設備技術領域，具體涉及一種處理含油污水的過濾設備。一種處理含油污水的過濾設備包括主筒、攪拌機構和抽吸機構。攪拌機構包括攪拌管和多個攪拌葉組，每個攪拌葉組包括定葉片和動葉片。定葉片上開設有第一濾孔，動葉片上開設有第二濾孔。當攪拌管轉動時，攪拌管帶動攪拌葉組轉動，動葉片與定葉片接觸并貼緊。之后通過抽吸機構將主筒內的液體抽入攪拌管內，液體從第一濾孔和第二濾孔中排出，從定葉片和動葉片上噴出的水將從一定程度上避免了濾料對定葉片和動葉片的直接碰撞。本發明提供一種處理含油污水的過濾設備，以解決現有過濾器在對核桃濾料進行翻轉時，容易將核桃濾料打碎，從而影響過濾器的過濾效果的問題。
權利要求書
1.一種處理含油污水的過濾設備，其特征在于：包括主筒、攪拌機構和抽吸機構，主筒豎直設置，主筒內設置有濾料；攪拌機構包括攪拌管和多個攪拌葉組，攪拌管設置于主筒內，且攪拌管和主筒同軸設置；多個攪拌葉組沿著攪拌管的周向分布，每個攪拌葉組包括定葉片和動葉片；定葉片固定設置于攪拌管的下端，且定葉片沿著攪拌管的徑向設置，定葉片上設置有和攪拌管連通的收集腔；動葉片能夠沿著攪拌管的周向轉動地設置于攪拌管的下端，動葉片沿著攪拌管的徑向設置；動葉片具有第一狀態和第二狀態，動葉片的第一狀態為動葉片和定葉片的周壁相互接觸，動葉片封堵收集腔；動葉片的第二狀態為動葉片和定葉片脫離接觸；定葉片上開設有多個第一濾孔，動葉片上開設有多個第二濾孔；抽吸機構用于將主筒內的液體從攪拌管的上端抽入攪拌管內，且主筒內的液體從第一濾孔和第二濾孔處流出。
2.根據權利要求1所述的一種處理含油污水的過濾設備，其特征在于：攪拌管的上端開設有中轉孔；主筒的上端固定設置有中轉筒，攪拌管的上端轉動地設置于中轉筒內，且中轉孔和中轉筒連通；抽吸機構包括回液管和第一水泵；第一水泵固定設置于中轉筒上，且第一水泵和中轉筒連通；回液管固定設置于主筒上，且回液管的兩端分別與第一水泵和主筒連通。
3.根據權利要求1所述的一種處理含油污水的過濾設備，其特征在于：還包括驅動機構，驅動機構包括主電機，主電機固定設置于主筒上，主電機的輸出軸和攪拌管的上端連接。
4.根據權利要求1所述的一種處理含油污水的過濾設備，其特征在于：主筒的下端開設有反沖入口，主筒的上端開設有反沖出口，反沖出口處設置有第二水泵。
5.根據權利要求1所述的一種處理含油污水的過濾設備，其特征在于：反沖出口處設置有第一阻隔板，第一阻隔板限制主筒內的濾料通過。
6.根據權利要求1所述的一種處理含油污水的過濾設備，其特征在于：攪拌管的下端的周壁上開設有多個安裝口，多個安裝口沿著攪拌管的周向分布；每個攪拌葉組設置于一個安裝口內；每個安裝口內開設有弧槽，弧槽和攪拌管同心設置；每個動葉片上固定設置有滑動柱，滑動柱滑動地設置于弧槽內。
7.根據權利要求6所述的一種處理含油污水的過濾設備，其特征在于：每個攪拌葉組還包括一個彈簧，彈簧設置于弧槽內，彈簧用于連接弧槽和滑動柱。
8.根據權利要求1所述的一種處理含油污水的過濾設備，其特征在于：每個動葉片靠近定葉片的一側固定設置有多個分料板，多個分料板沿著攪拌管的徑向分布，分料板傾斜設置。
9.根據權利要求1所述的一種處理含油污水的過濾設備，其特征在于：主筒內設置有第二阻隔板，第二阻隔板將主筒上下分隔為過濾腔和濾凈腔，濾料和攪拌機構設置于過濾腔內。
10.根據權利要求9所述的一種處理含油污水的過濾設備，其特征在于：主筒的上端開設有污水入口和濾料填料口，主筒的下端開設有污水出口，且污水出口和濾凈腔連通。
發明內容
本發明提供一種處理含油污水的過濾設備，以解決現有過濾器在對核桃濾料進行翻轉時，容易將核桃濾料打碎，從而影響過濾器的過濾效果的問題。

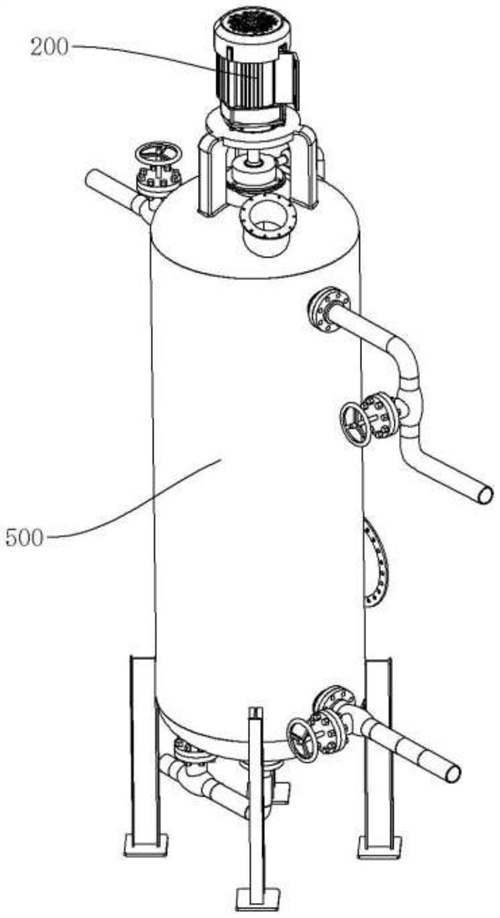

本發明的一種處理含油污水的過濾設備采用如下技術方案：一種處理含油污水的過濾設備包括主筒、攪拌機構和抽吸機構，主筒豎直設置，主筒內設置有濾料。
攪拌機構包括攪拌管和多個攪拌葉組，攪拌管設置于主筒內，且攪拌管和主筒同軸設置。多個攪拌葉組沿著攪拌管的周向分布，每個攪拌葉組包括定葉片和動葉片。定葉片固定設置于攪拌管的下端，且定葉片沿著攪拌管的徑向設置，定葉片上設置有和攪拌管連通的收集腔。動葉片能夠沿著攪拌管的周向轉動地設置于攪拌管的下端，動葉片沿著攪拌管的徑向設置。動葉片具有第一狀態和第二狀態，動葉片的第一狀態為動葉片和定葉片的周壁相互接觸，動葉片封堵收集腔。動葉片的第二狀態為動葉片和定葉片脫離接觸。定葉片上開設有多個第一濾孔，動葉片上開設有多個第二濾孔。抽吸機構用于將主筒內的液體從攪拌管的上端抽入攪拌管內，且主筒內的液體從第一濾孔和第二濾孔處流出。
進一步地，攪拌管的上端開設有中轉孔。主筒的上端固定設置有中轉筒，攪拌管的上端轉動地設置于中轉筒內，且中轉孔和中轉筒連通。抽吸機構包括回液管和第一水泵。第一水泵固定設置于中轉筒上，且第一水泵和中轉筒連通。回液管固定設置于主筒上，且回液管的兩端分別與第一水泵和主筒連通。
進一步地，處理含油污水的過濾設備還包括驅動機構，驅動機構包括主電機，主電機固定設置于主筒上，主電機的輸出軸和攪拌管的上端連接。
進一步地，主筒的下端開設有反沖入口，主筒的上端開設有反沖出口，反沖出口處設置有第二水泵。
進一步地，反沖出口處設置有第一阻隔板，第一阻隔板限制主筒內的濾料通過。
進一步地，攪拌管的下端的周壁上開設有多個安裝口，多個安裝口沿著攪拌管的周向分布。每個攪拌葉組設置于一個安裝口內。每個安裝口內開設有弧槽，弧槽和攪拌管同心設置。每個動葉片上固定設置有滑動柱，滑動柱滑動地設置于弧槽內。
進一步地，每個攪拌葉組還包括一個彈簧，彈簧設置于弧槽內，彈簧用于連接弧槽和滑動柱。
進一步地，每個動葉片靠近定葉片的一側固定設置有多個分料板，多個分料板沿著攪拌管的徑向分布，分料板傾斜設置。
進一步地，主筒內設置有第二阻隔板，第二阻隔板將主筒上下分隔為過濾腔和濾凈腔，濾料和攪拌機構設置于過濾腔內。
進一步地，主筒的上端開設有污水入口和濾料填料口，主筒的下端開設有污水出口，且污水出口和濾凈腔連通。
本發明的有益效果是：本發明的一種處理含油污水的過濾設備，通過設置的攪拌機構和抽吸機構，當攪拌管轉動時，攪拌管帶動多個攪拌葉組轉動。在水的沖擊力下，動葉片與定葉片接觸并貼緊。之后通過抽吸機構將主筒內的液體抽入攪拌管內，液體最終從第一濾孔和第二濾孔中排出，從定葉片和動葉片上噴出的水將從一定程度上避免了濾料對定葉片和動葉片的直接碰撞，由此避免了因濾料過碎而造成濾料的流失。
攪拌葉組在轉動的過程中，定葉片與動葉片之間形成收集腔，液體從第一濾孔和第二濾孔中噴出以形成水膜。攪拌葉組不在轉動時，葉片與動葉片脫離接觸，收集腔內的濾料被排出，此自動過程避免了人工加料的麻煩。
（發明人：張海明;繆振江;孫海杰）
