公布日：2024.06.14
申請日：2024.05.15
分類號：C02F9/00(2023.01)I;B01D29/64(2006.01)I;B01F27/90(2022.01)I;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/52(2023.01)N
摘要
本發明公開一種高效脫氮除磷的應急污水處理裝置，屬于污水處理技術領域，包括底座，底座的頂部豎直設有外筒體，外筒體內頂部的中間位置處豎直設有內筒體，內筒體的頂端安裝有接收斗，接收斗的一側水平設有進水管。本發明通過在內筒體與外筒體的內壁之間設有濾網，且污水在內筒體的內部完成絮凝反應，并通過濾網的過濾對沉淀進行過濾清除，即便在污水流速較大的情況下也能夠保證沉淀物處理的效果，提高了污水處理的速率，另外在內筒體的頂部設置接收斗、軸桿、第一葉輪組成的驅動機構，再配合攪拌桿進行使用，能夠隨著污水的流入為設備的攪拌提供驅動力，增加絮凝的效果以及速率，降低設備的使用成本。
權利要求書

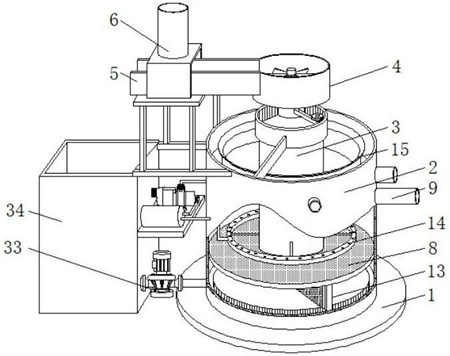

1.一種高效脫氮除磷的應急污水處理裝置，包括底座（1），底座（1）的頂部設有外筒體（2）其特征在于：外筒體（2）內部設有內筒體（3），內筒體（3）的頂端安裝有接收斗（4），接收斗（4）連通進水管（5），進水管（5）的頂部設有藥劑添加機構（6）；內筒體（3）的內頂部安裝有絮凝劑添加管（7），外筒體（2）的內側與內筒體（3）的外側之間設有濾網（8），濾網（8）的底部設有對沉淀物處理的清潔機構（13）；外筒體（2）一側的頂部開設有排水管（9），內筒體（3）的內部設有攪拌機構，外筒體（2）的內部并位于濾網（8）上方位置處設有溶氣氣浮機構（14），外筒體（2）的內部設有對浮渣收集的溢出機構（15）；清潔機構（13）包括掃板（27）、凹槽（28）、吸污口（31）、吸收孔（32）、水泵（33）和存儲箱（34），掃板（27）垂直固定在軸桿（10）的外側，且掃板（27）的頂部與底部分別與濾網（8）、底座（1）貼合，掃板（27）的頂部與底部皆設有毛刷，掃板（27）朝向旋轉方向的一側開設有凹槽（28），凹槽（28）靠近軸桿（10）的一端開設有吸污口（31），軸桿（10）的內底部開設有與吸污口（31）對齊的吸收孔（32），外筒體（2）的外側安裝有水泵（33），水泵（33）的輸入端通過導管與軸桿（10）的底端轉動連接，水泵（33）的輸出端安裝有存儲箱（34），凹槽（28）的內部設有輸送機構；輸送機構包括轉輥（29）、濾袋（30）、第二齒輪（35）、環形槽（36）和外齒環（37），凹槽（28）的內側均勻開設有通孔，轉輥（29）轉動安裝在凹槽（28）內部的兩端，兩組轉輥（29）之間設有濾袋（30），一組轉輥（29）的底端固定安裝有第二齒輪（35），底座（1）的頂部開設有環形槽（36），環形槽（36）的內側固定有外齒環（37），第二齒輪（35）位于環形槽（36）的內部并與外齒環（37）嚙合。
2.根據權利要求1所述的一種高效脫氮除磷的應急污水處理裝置，其特征在于：藥劑添加機構（6）包括冂形板（38）、藥劑箱（39）、流出管（43）和流速調節機構，冂形板（38）架設在進水管（5）的頂部，冂形板（38）的頂部豎直設有藥劑箱（39），藥劑箱（39）的下方開設有流出管（43），且流出管（43）延伸至冂形板（38）的內部，流出管（43）的內部設有流速調節機構；排水管（9）的內部設有濾芯。
3.根據權利要求2所述的一種高效脫氮除磷的應急污水處理裝置，其特征在于：藥劑箱（39）的內部豎直轉動安裝有轉桿（40），且轉桿（40）延伸至冂形板（38）的下方，轉桿（40）的頂端設有攪拌葉（41），轉桿（40）的底端安裝有第二葉輪（42），且第二葉輪（42）位于液面下方。
4.根據權利要求3所述的一種高效脫氮除磷的應急污水處理裝置，其特征在于：流速調節機構包括滑槽（44）、隔板（45）、彈簧（46）、翻板（47）和拉繩（48），冂形板（38）的內部并位于流出管（43）的外側處開設有滑槽（44），滑槽（44）的內部滑動安裝有隔板（45），且隔板（45）延伸至流出管（43）的內部，隔板（45）與滑槽（44）的內端部之間設有彈簧（46），冂形板（38）的內頂部旋轉安裝有翻板（47），翻板（47）的底端位于液面下方，翻板（47）的內側與隔板（45）之間設有拉繩（48），拉繩（48）從彈簧（46）的內部穿過。
5.根據權利要求4所述的一種高效脫氮除磷的應急污水處理裝置，其特征在于：攪拌機構包括軸桿（10）、第一葉輪（11）和攪拌桿（12），軸桿（10）豎直轉動安裝在內筒體（3）的內部，軸桿（10）的底部與底座（1）之間轉動連接，且軸桿（10）的頂端延伸至接收斗（4）的內部，軸桿（10）的頂端安裝有第一葉輪（11），軸桿（10）外側的中間位置處均勻設有攪拌桿（12）。
6.根據權利要求5所述的一種高效脫氮除磷的應急污水處理裝置，其特征在于：溶氣氣浮機構（14）包括加壓泵、高壓溶氣罐和溶氣釋放器，加壓泵位于外筒體（2）的外側，高壓溶氣罐位于加壓泵的側邊，加壓泵的輸出端與高壓溶氣罐連接，溶氣釋放器安裝在外筒體（2）的內部并位于濾網（8）的上方，高壓溶氣罐的輸出端與溶氣釋放器連接。
7.根據權利要求6所述的一種高效脫氮除磷的應急污水處理裝置，其特征在于：溢出機構（15）包括溢流管（16）、套環（17）、漏斗形罩板（18）和環形托板（19），環形托板（19）傾斜固定在外筒體（2）的內頂部，環形托板（19）的內側豎直固定有套環（17），套環（17）的頂端固定有漏斗形罩板（18），外筒體（2）的外側并位于環形托板（19）底端上方位置處設有溢流管（16），漏斗形罩板（18）的頂部設有刮除機構。
8.根據權利要求7所述的一種高效脫氮除磷的應急污水處理裝置，其特征在于：刮除機構包括主動輪（20）、安裝桿（21）、從動輪（22）、皮帶（23）、第一齒輪（24）、內齒環（25）和刮板（26），主動輪（20）安裝在軸桿（10）的頂端，安裝桿（21）轉動安裝在內筒體（3）的頂端，安裝桿（21）上固定有從動輪（22），主動輪（20）與從動輪（22）之間設有皮帶（23），安裝桿（21）的頂端固定有第一齒輪（24），內筒體（3）的頂端轉動安裝有與第一齒輪（24）外側嚙合的內齒環（25），內齒環（25）的外側垂直固定有刮板（26），且刮板（26）貼合在漏斗形罩板（18）的頂端。
發明內容
本發明的主要目的是為了提供一種高效脫氮除磷的應急污水處理裝置，通過在內筒體與外筒體的內壁之間設有濾網，且污水在內筒體的內部完成絮凝反應，并通過濾網的過濾對沉淀進行過濾清除，即便在污水流速較大的情況下也能夠保證沉淀物處理的效果，提高了污水處理的速率，另外在內筒體的頂部設置接收斗、軸桿、第一葉輪組成的驅動機構，再配合攪拌桿進行使用，能夠隨著污水的流入為設備的攪拌提供驅動力，增加絮凝的效果以及速率，降低設備的使用成本，通過在軸桿底端的外側設有掃板、凹槽、吸污口以及水泵、吸收孔組成的清潔機構，隨著軸桿帶動掃板的旋轉，不僅能夠對濾網底部的沉淀物進行清掃，且方便對沉淀進行抽取排出，另外在掃板的旋轉過程中，再配合轉輥、濾袋以及環形槽內部內齒環組成的輸送機構的設置，能夠加快將沉淀物向吸污口處進行輸送，進而提高了除雜的速率，通過在外筒體的內頂部設置有溢流管、套環、漏斗形罩板、環形托板組成的溢出機構，能夠方便對液面上漂浮雜質的收集，再利用從動輪、皮帶、第一齒輪、內齒環、刮板組成的刮除機構，能夠提高刮渣效果，且傳動控制過程中采用無電力驅動，降低成本更加的方便，通過在藥劑箱底部流出管處設置有滑槽、隔板、彈簧、翻板、拉繩組成的流速調節機構，能夠根據水流的速率控制流出管的開口大小，進而對藥劑的排放速率進行自動調整，保證了藥劑的添加效果，實用性更高。
本發明的目的可以通過采用如下技術方案達到：
一種高效脫氮除磷的應急污水處理裝置，包括底座，底座的頂部豎直設有外筒體，外筒體內頂部的中間位置處豎直設有內筒體，內筒體的頂端安裝有接收斗，接收斗的一側水平設有進水管，進水管的頂部設有藥劑添加機構，內筒體的內頂部安裝有絮凝劑添加管，外筒體的內側與內筒體的外側之間水平設有濾網，濾網的底部設有對沉淀物處理的清潔機構，外筒體一側的頂部開設有排水管，且排水管的內部設有濾芯，內筒體的內部設有攪拌機構，外筒體的內部并位于濾網上方位置處設有溶氣氣浮機構，外筒體的內頂部設有對浮渣收集的溢出機構。
優選的：藥劑添加機構包括冂形板、藥劑箱、流出管和流速調節機構，冂形板架設在進水管的頂部，冂形板的頂部豎直設有藥劑箱，藥劑箱的下方開設有流出管，且流出管延伸至冂形板的內部，流出管的內部設有流速調節機構。
優選的：藥劑箱的內部豎直轉動安裝有轉桿，且轉桿延伸至冂形板的下方，轉桿的頂端設有攪拌葉，轉桿的底端安裝有第二葉輪，且第二葉輪位于液面下方。
優選的：流速調節機構包括滑槽、隔板、彈簧、翻板和拉繩，冂形板的內部并位于流出管的外側處開設有滑槽，滑槽的內部滑動安裝有隔板，且隔板延伸至流出管的內部，隔板與滑槽的內端部之間設有彈簧，冂形板的內頂部旋轉安裝有翻板，翻板的底端位于液面下方，翻板的內側與隔板之間設有拉繩，拉繩從彈簧的內部穿過。
優選的：攪拌機構包括軸桿、第一葉輪和攪拌桿，軸桿豎直轉動安裝在內筒體的內部，軸桿的底部與底座之間轉動連接，且軸桿的頂端延伸至接收斗的內部，軸桿的頂端安裝有第一葉輪，軸桿外側的中間位置處均勻設有攪拌桿。
優選的：溶氣氣浮機構包括加壓泵、高壓溶氣罐和溶氣釋放器，加壓泵位于外筒體的外側，高壓溶氣罐位于加壓泵的側邊，加壓泵的輸出端與高壓溶氣罐連接，溶氣釋放器安裝在外筒體的內部并位于濾網的上方，高壓溶氣罐的輸出端與溶氣釋放器連接。
優選的：溢出機構包括溢流管、套環、漏斗形罩板和環形托板，環形托板傾斜固定在外筒體的內頂部，環形托板的內側豎直固定有套環，套環的頂端固定有漏斗形罩板，外筒體的外側并位于環形托板底端上方位置處設有溢流管，漏斗形罩板的頂部設有刮除機構。
優選的：刮除機構包括主動輪、安裝桿、從動輪、皮帶、第一齒輪、內齒環和刮板，主動輪安裝在軸桿的頂端，安裝桿轉動安裝在內筒體的頂端，安裝桿上固定有從動輪，主動輪與從動輪之間設有皮帶，安裝桿的頂端固定有第一齒輪，內筒體的頂端轉動安裝有與第一齒輪外側嚙合的內齒環，內齒環的外側垂直固定有刮板，且刮板貼合在漏斗形罩板的頂端。
優選的：清潔機構包括掃板、凹槽、吸污口、吸收孔、水泵和存儲箱，掃板垂直固定在軸桿的外側，且掃板的頂部與底部分別與濾網、底座貼合，掃板的頂部與底部皆設有毛刷，掃板朝向旋轉方向的一側開設有凹槽，凹槽靠近軸桿的一端開設有吸污口，軸桿的內底部開設有與吸污口對齊的吸收孔，外筒體的外側安裝有水泵，水泵的輸入端通過導管與軸桿的底端轉動連接，水泵的輸出端安裝有存儲箱，凹槽的內部設有輸送機構。
優選的：輸送機構包括轉輥、濾袋、第二齒輪、環形槽和外齒環，凹槽的內側均勻開設有通孔，轉輥轉動安裝在凹槽內部的兩端，兩組轉輥之間設有濾袋，一組轉輥的底端固定安裝有第二齒輪，底座的頂部開設有環形槽，環形槽的內側固定有外齒環，第二齒輪位于環形槽的內部并與外齒環嚙合。
本發明的有益效果為：
本發明提供的一種高效脫氮除磷的應急污水處理裝置,通過在內筒體與外筒體的內壁之間設有濾網，且污水在內筒體的內部完成絮凝反應，并通過濾網的過濾對沉淀進行過濾清除，即便在污水流速較大的情況下也能夠保證沉淀物處理的效果，提高了污水處理的速率，另外在內筒體的頂部設置接收斗、軸桿、第一葉輪組成的驅動機構，再配合攪拌桿進行使用，能夠隨著污水的流入為設備的攪拌提供驅動力，增加絮凝的效果以及速率，降低設備的使用成本；
通過在軸桿底端的外側設有掃板、凹槽、吸污口以及水泵、吸收孔組成的清潔機構，隨著軸桿帶動掃板的旋轉，不僅能夠對濾網底部的沉淀物進行清掃，且方便對沉淀進行抽取排出，另外在掃板的旋轉過程中，再配合轉輥、濾袋以及環形槽內部內齒環組成的輸送機構的設置，能夠加快將沉淀物向吸污口處進行輸送，進而提高了除雜的速率；
通過在外筒體的內頂部設置有溢流管、套環、漏斗形罩板、環形托板組成的溢出機構，能夠方便對液面上漂浮雜質的收集，再利用從動輪、皮帶、第一齒輪、內齒環、刮板組成的刮除機構，能夠提高刮渣效果，且傳動控制過程中采用無電力驅動，降低成本更加的方便；
通過在藥劑箱底部流出管處設置有滑槽、隔板、彈簧、翻板、拉繩組成的流速調節機構，能夠根據水流的速率控制流出管的開口大小，進而對藥劑的排放速率進行自動調整，保證了藥劑的添加效果，實用性更高。
（發明人：許文駿;周偉堅;吳雙;莊偉濤;姜馳翛;林源山;朱俊彥;羅智文）
