隨著電子產業智能化升級對高端芯片需求的增長，我國集成電路制造規模不斷擴大和升級。根據《深圳市人居環境委員會關于加強深圳市“五大流域”建設項目環評審批管理的通知》（深人環461號），龍崗河、坪山河、觀瀾河流域內新建、改建、擴建項目生產廢水需處理至《地表水環境質量標準》（GB3838—2002）中Ⅲ類標準（總氮除外），并按照環評批復要求回用。氟化物作為集成電路工業廢水特征污染物，在深圳市執行1.0mg/L的排放限值。

目前，將集成電路工業廢水中氟化物處理至10mg/L左右比較容易，但進一步處理至1.0mg/L以下則需要進行深度除氟。反滲透除氟是一種高效、易操作和無二次污染的深度除氟技術，產水中氟離子濃度可降低至1.0mg/L以下，但會產生具有高氟化物濃度和含鹽量的反滲透濃水，屬于典型的難處理廢水。目前，反滲透濃水深度除氟的研究較少。章麗萍等研究表明，濃水中高濃度的Cl-、NO3-、SO42-、PO43-會與F-競爭除氟藥劑，從而影響氟的去除效果。因此，針對反滲透濃水開展深度除氟的應用研究具有十分重要的意義。

本研究以深圳某集成電路產業園配套水質凈化廠的反滲透濃水為處理對象，提出采用兩級鋁鹽混凝工藝進行深度除氟，利用控制變量法探究各因素對除氟效果的影響，確定了最佳反應pH、鋁鹽投加量、反應時間和投加比例等參數，并經實際工程運行驗證了該工藝可使出水氟濃度穩定達標，為反滲透濃水深度除氟技術的優化提供依據。

1、材料與方法

1.1 實驗用水

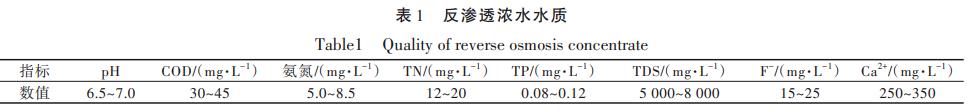

深圳某集成電路產業園配套水質凈化廠采用“化學除氟+MBR+軟化樹脂+反滲透”組合處理含氟廢水，反滲透濃水水質見表1。

1.2 氟離子檢測方法

氟離子的測定依據國家標準《水質氟化物的測定離子選擇電極法》（GB7484—1987），含氟物（以F-計）檢測下限為0.05mg/L，檢測上限可達1900mg/L。

1.3 藥劑

實驗所用鋁鹽溶液的質量分?jǐn)?shù)均為10%（按Al2O3計）。絮凝劑采用陰離子型聚丙烯酰胺（PAM），相對分子質量1800萬。pH調節采用氫氧化鈉溶液，質量分?jǐn)?shù)30%。

2、結果與討論

2.1 鋁鹽混凝劑的比選

集成電路企業一般采用CaCl2化學沉淀法去除高濃度的F-，但同時會引入大量的Ca2+。水質凈化廠除氟工藝雖然對硬度進行了去除，但反滲透濃水中仍含有大量Ca2+，n（Ca2+）∶n（F-）高達6.62~7.91。有研究表明，n（Ca2+）∶n（F-）>2時，僅靠增加Ca2+濃度無法將F-降低至1.0mg/L以下，必須考慮混凝工藝。

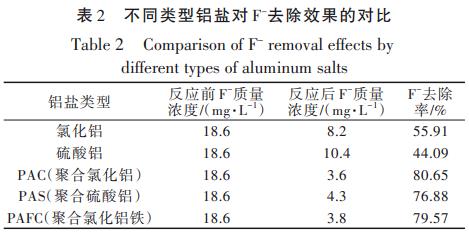

選取了幾種常見的鋁鹽，在投加量800mg/L下，對n（Ca2+）∶n（F-）=7.1的反滲透濃水進行除氟效果對比，充分反應30min后靜置沉淀，取上清液測定F-質量濃度，并計算F-去除率，結果見表2。

由表2可知，硫酸鋁和氯化鋁作為混凝劑，反滲透濃水F-的去除率均低于60%；PAC、PAS和PAF-C作為混凝劑，F-的去除率均大于75%，說明聚合態鋁鹽的除氟率高于常規鋁鹽。有研究表明，水中共存陰離子對F-的去除存在競爭性抑制，其中以SO42-對除氟效果的影響最大；另外，SO42-濃度的增加會導致SO42-與AlF-配合物反應，形成Al-SO4共沉淀并釋放F-。因此，在相同的實驗條件下，PAC對水中F-的去除率明顯優于PAS。同時考慮到原水質凈化廠工藝中應用MBR、RO和樹脂工藝，鐵鹽會對上述工藝產生嚴重污堵，因此暫不考慮應用PAF-C作為鋁鹽進行混凝反應。

2.2 反應pH對PAC除氟效果的影響

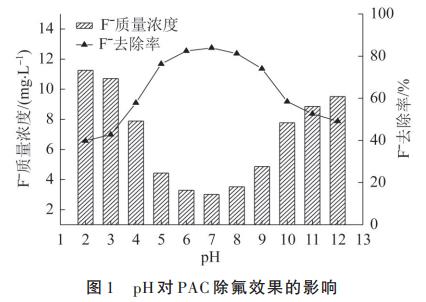

鋁鹽除氟，pH影響大且最佳pH范圍窄。在原水F-質量濃度18.7mg/L、PAC投加量1000mg/L、PAM投加量2mg/L，反應時間30min條件下，改變?nèi)芤?span style="font-family: Calibri;">pH為2、3、4、5、6、7、8、9、10、11、12，考察pH對反滲透濃水中F-去除效果的影響，結果見圖1。

由圖1可知，PAC的除氟效果隨pH升高先增強后減弱。在pH由3升至5時，PAC對F-的去除率由42.73%上升到76.31%，上升較快；pH在6~8時，PAC對F-的去除效果基本穩定，去除率在82.5%左右；當pH進一步增大，PAC對F-的去除效果開始減弱，去除率由81.18%（pH=8）降低到49.14%（pH=12），因此，PAC最佳的除氟pH為7。

PAC對廢水中F-的去除主要是利用鋁鹽水解產物Al（OH）3對F-的配體交換、物理吸附、卷掃作用以及Al3+與F-之間的絡合作用。當pH4時，Al3+開始水解，Al（OH）3絮體逐漸增加，對F-的去除效果明顯增強；在pH>8.0后，溶液中存在大量OH-，與F-競爭吸附于水解產物Al（OH）3表面，導致部分F-被釋放，且隨著溶液堿性進一步增大，Al（OH）3與OH反應生成可溶性物質，Al（OH）3絮體解體，F-的去除率降低。

2.3 PAC投加量對除氟效果的影響

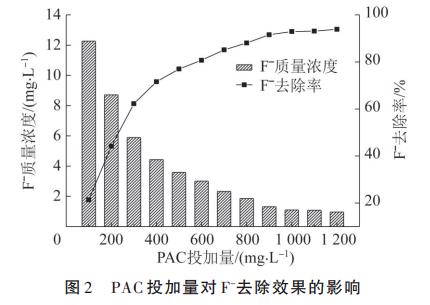

PAC投加量影響水解產物Al（OH）3絮體的生成量，進而影響其通過離子交換、吸附和卷掃作用對F-的去除效果。取1000mLF-質量濃度為15.6mg/反滲透濃水，控制反應pH為7.0±0.2，PAC的投加量分別為100、200、300、400、500、600、700、800、900、1000、1100、1200mg/L，PAM投加量為2mg/L，反應30min后靜置沉淀30min，考察PAC投加量對反滲透濃水中F-去除效果的影響，結果見圖2。

由圖2可知，當PAC投加量較低（100、200mg/L）時，難以形成絮體或絮體尺寸過小，無法實現明顯沉降，F-去除效果差。隨著PAC投加量的增加，出水中F-濃度迅速降低。當PAC投加量為1000mg/L時，剩余F-質量濃度為1.16mg/L，F-去除率達到92.56%。投加量進一步增加至1100、1200mg/L時，F-去除率趨于穩定，維持在93.23%左右，剩余F-質量濃度分別為1.05、0.96mg/L，較1000mg/L投加量時未有明顯降低。綜合考慮處理效果與經濟性，PAC投加量選擇1000mg/L較為合理。

2.4 反應時間對除氟效果的影響

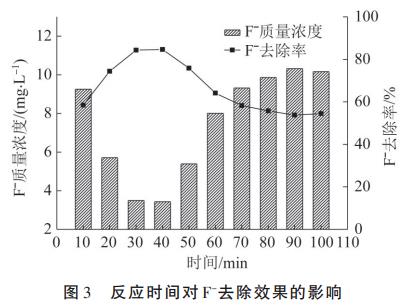

取1000mLF-質量濃度為22.31mg/L的反滲透濃水，在反應pH7.0±0.2、PAC投加量1000mg/L、PAM投加量2mg/L的條件下，控制混凝反應時間分別為10、20、30、40、50、60、70、80、90、100min，反應完成后靜置沉淀30min，上清液中F-質量濃度及F-去除率見圖3。

由圖3可知，隨反應時間的增加，出水中剩余F-質量濃度先降低后增加，反應時間為30min時，F-去除率最大，達到84.36%。這是因?yàn)殇X鹽水解后生成Al（OH）3膠體，隨著時間的增加，膠體顆粒在無規則布朗運動的作用下不斷碰撞、聚集，逐漸形成較大絮體，沉降性能增強，對F-的去除效果增加；然而，當絮體達到一定尺寸后，若反應時間繼續增加，過度碰撞會導致絮體發生破碎，絮體吸附的F-重新釋放至水中，使廢水中F-濃度上升。因此，PAC混凝除氟最佳反應時間為30min。

2.5 兩級鋁鹽混凝法的除氟性能

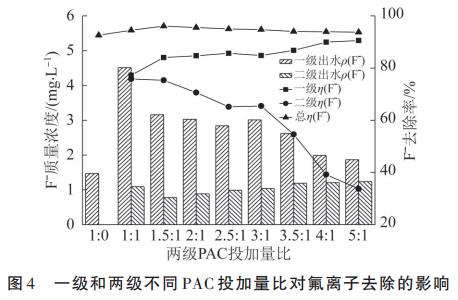

在最優PAC混凝沉淀除氟反應條件下，將1000mg/LPAC按1∶0、1∶1、1.5∶1、2∶1、2.5∶1、3∶1、3.5∶1和4∶1投加量比進行一級和兩級混凝沉淀，對比一級與兩級PAC混凝沉淀工藝對F-質量濃度為19.81mg/L反滲透濃水的除氟效果，分析采用兩級PAC混凝工藝深度除氟達標的可行性，結果見圖4。

由圖4可知，在PAC總投加量相同的條件下，一級混凝后剩余F-質量濃度為1.27mg/L，F-去除率93.59%，而兩級混凝后剩余F-質量濃度最低為0.81mg/L，F-去除率最高為95.91%，比一級混凝提升約3.76%，兩級反應的除氟效果優于一級。這可能是因?yàn)橐淮涡酝都?span style="font-family: Calibri;">PAC可能導致局部區域Al3+過量，抑制Al（OH）3的生成，進而影響其對F-的去除效果，而分兩級投加PAC，可保證每級反應中，F-與鋁鹽快速反應生成氟鋁化合物或Al（OH）3絮體快速生成并增大，從而在短時間內提高F-的去除率。兩級混凝沉淀工藝中，PAC投加量比為1.5∶1時，出水可滿足F-質量濃度<1.0mg/L的排放要求。

3、運行效果與成本分析

深圳某集成電路產業園配套水質凈化廠反滲透濃水原采用“氯化鈣化學除氟+除氟樹脂”組合工藝除氟，化學除氟效果較差，導致樹脂負荷較高，需頻繁再生；同時水中過高的Ca2+濃度導致樹脂結垢，需頻繁清洗，運行管理復雜，最終導致系統運行能力無法滿足處理要求，出水F-質量濃度不能穩定小于1.0mg/L，且運行成本居高不下。

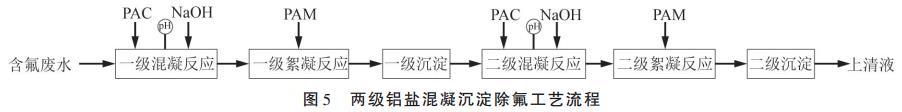

原構筑物可滿足鋁鹽混凝反應時間的要求，因此將原化學除氟反應沉淀池作為一級鋁鹽混凝反應沉淀池，原AOP反應沉淀池改為二級鋁鹽混凝反應沉淀池。在原除氟構筑物的基礎上采用PAC為混凝劑，將工藝改為“兩級鋁鹽混凝沉淀+除氟樹脂”組合工藝，工藝流程見圖5。

反滲透濃水日均產量為1000t，兩級鋁鹽混凝除氟系統完成改造及調試后，經90d的連續運行，除氟效果見圖6。

由圖6可知，RO濃水中F-質量濃度在12.2~25.5mg/L，平均值為18.7mg/L，采用兩級鋁鹽混凝沉淀可以有效降低出水F-質量濃度，系統平均F-去除率達到95.45%，出水F-質量濃度在0.65~0.91mg/L，F-平均質量濃度達到0.81mg/L，滿足GB3838—2002中Ⅲ類水F-質量濃度小于1.0mg/L的要求。

因系統出水水質穩定達標，除氟樹脂系統僅作為應急保障措施，實際運行中未投入使用，反滲透濃水除氟藥劑成本僅4.06元/m3，兩級鋁鹽混凝除氟產泥系數為1.42kg/m（3廢水）。另外，實際生產運行中未投加氯化鈣，避免可能導致的結垢問題。

4、結論

1）pH、反應時間、藥劑投加量以及藥劑投加量比是制約兩級鋁鹽混凝沉淀除氟工藝除氟效果的關鍵因素。當反應pH為7，反應時間為30min，PAC投加量1000mg/L，兩級PAC投加量比1.5∶1時，除氟效果最佳，除氟效率可達到95.91%，出水F-質量濃度低至0.81mg/L。

2）將兩級鋁鹽混凝沉淀除氟工藝應用于實際集成電路企業反滲透濃水，系統運行穩定，出水平均F-質量濃度為0.81mg/L，達到GB3838—2002中Ⅲ類水要求，除氟藥劑成本僅4.06元/m3。（來源：深圳市坪山區深水水環境有限公司，深圳市環境水務集團有限公司）
