申請日2017.09.30

　　公開(公告)日2018.02.13

　　IPC分類號C02F9/14

　　摘要

　　本發明提供一種農村生活污水無動力一體化多介質處理系統，其特征在于：包括相互連接的調節‑水解酸化池和多介質污水處理系統;調節‑水解酸化池中懸掛組合填料;多介質污水處理裝置從上到下間隔設有若干個多介質層與通水層，多介質層由多個多介質單元間隔排列，多介質單元為包裝袋內封裝有多種過濾介質，相鄰多介質單元之間的間隔空間填塞沸石，通水層為沸石層;調節‑水解酸化池的出水口與多介質污水處理裝置的進水口高于多介質污水處理裝置內的多介質層與通水層。調節‑水解酸化池和多介質污水處理系統的外壁為玻璃鋼。本發明減少建設投資和費用，節約能源，節省施工時間，大節約土地，出水水質穩定美化環境，提高環境生態價值。

　　權利要求書

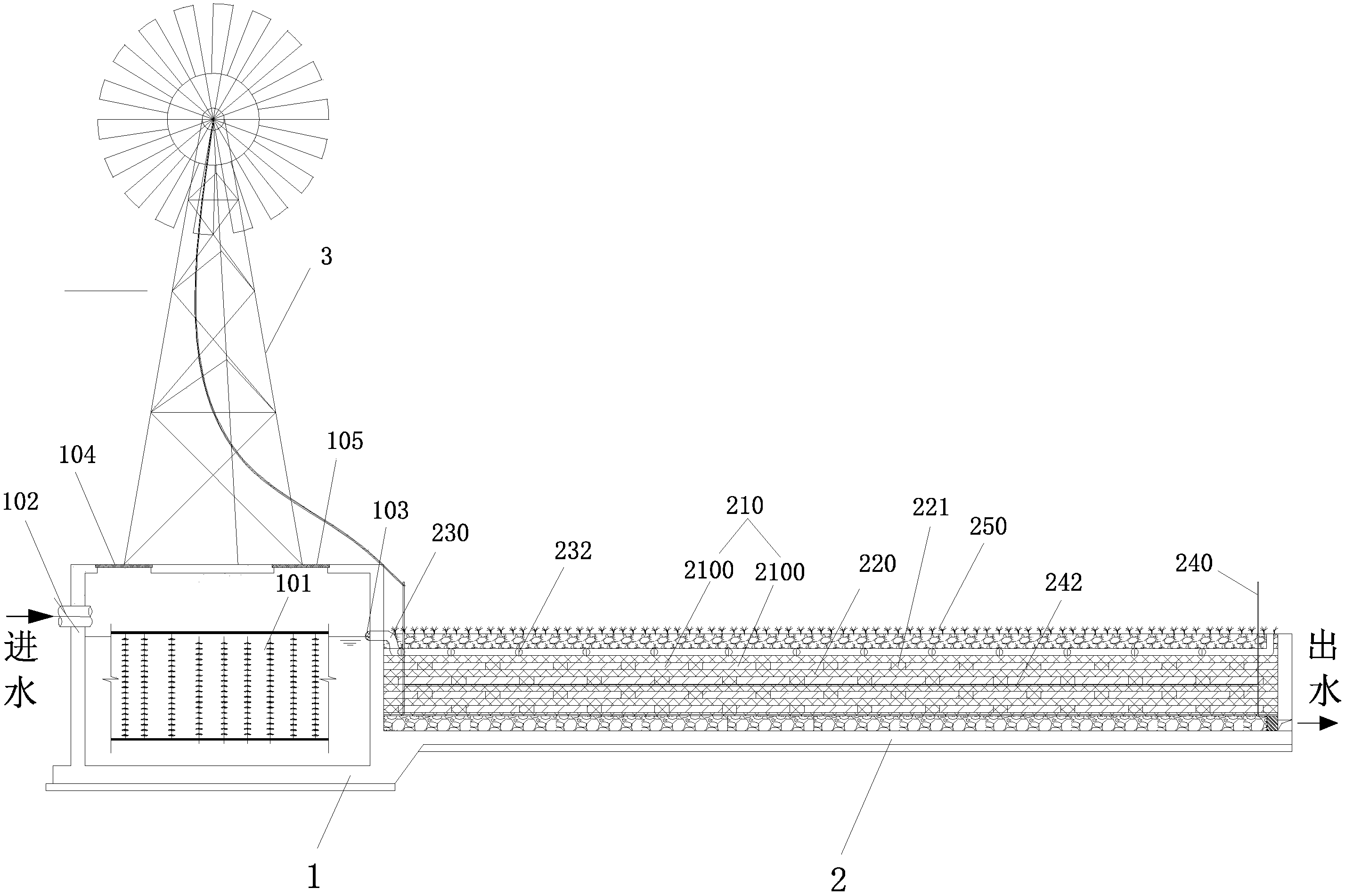

　　1.一種農村生活污水無動力一體化多介質處理系統，其特征在于：包括相互連接的調節-水解酸化池和多介質污水處理系統;調節-水解酸化池中懸掛組合填料;多介質污水處理裝置從上到下間隔設有若干個多介質層與通水層，多介質層由多個多介質單元間隔排列，多介質單元為包裝袋內封裝有多種過濾介質，相鄰多介質單元之間的間隔空間填塞沸石，通水層為沸石層;調節-水解酸化池的出水口與多介質污水處理裝置的進水口以管道連接，調節-水解酸化池的出水口與多介質污水處理裝置的進水口高于多介質污水處理裝置內的多介質層與通水層。

　　2.如權利要求1所述的農村生活污水無動力一體化多介質處理系統，其特征在于：所述調節-水解酸化池和多介質污水處理系統的外壁為玻璃鋼。

　　3.如權利要求1所述的農村生活污水無動力一體化多介質處理系統，其特征在于：調節-水解酸化池在池進水口安裝隔條間隔為10-30mm的格柵，出水口安裝孔徑5-10mm的篩網。

　　4.如權利要求1所述的農村生活污水無動力一體化多介質處理系統，其特征在于：相鄰的多介質層的多介質單元為錯位堆放，也即位于下層的多介質單元的上方對應與上層的多介質單元的間隔空間位置。

　　5.如權利要求1所述的農村生活污水無動力一體化多介質處理系統，其特征在于：多介質單元為舊裝糧麻袋封裝土、砂子、木屑或秸稈或稻殼、活性炭、鐵粒。

　　6.如權利要求5所述的農村生活污水無動力一體化多介質處理系統，其特征在于：土、砂子、木屑或秸稈或稻殼、活性炭、鐵粒的質量比為5：3：1：0.5：0.5。

　　7.如權利要求1所述的農村生活污水無動力一體化多介質處理系統，其特征在于：調節-水解酸化池的出水口通過布水管連接到多介質污水處理系統之內，布水管沿水流方向延伸出位于兩側的兩條布水主管，每條布水主管的兩側分別設有布水支管，所述布水管、布水主管、布水支管均位于多介質層與通水層的上方。

　　8.如權利要求1所述的農村生活污水無動力一體化多介質處理系統，其特征在于：豎向的通風管深入多介質污水處理系統之內，通風管向兩側伸出兩層通風主管，每層通風主管向沿水流方向延伸出通風支管，通風支管匯集到出風管，通風管與風力增氧機連接。

　　9.如權利要求1所述的農村生活污水無動力一體化多介質處理系統，其特征在于：多介質污水處理裝置的底部具有2%坡度。

　　說明書

　　農村生活污水無動力一體化多介質處理系統

　　技術領域

　　本發明屬于環境工程技術領域，尤其涉及農村、小城鎮、生活小區等生活污水的無動力分散處理。

　　背景技術

　　我國生活污水的排放量在逐年增加，但處理能力卻十分有限，大部分地區生活污水未經任何處理直接排入自然水體。尤其是我國農村生活污水收集處理等基礎設施嚴重缺乏或因成本等原因運行不足，污水隨意排放現象非常普遍，對周圍的地表水和地下水造成嚴重污染，同時也直接威脅著廣大居民的生存環境與身體健康，制約小城鎮、農村經濟的健康與可持續發展。

　　目前，國內外生活污水處理技術從工藝原理上基本可分為自然處理系統和生化處理系統兩類。自然處理系統主要是利用土壤過濾、植物吸收和微生物分解的原理進行污水處理的系統，或稱為生態處理系統。針對小城鎮、社區、特別是農村地區污水，常用污水自然處理技術有以下幾種。1、人工濕地處理技術。表流濕地一般利用現有的農田灌排渠道、荒地、廢塘、洼地和沼澤地等，建設人工濕地處理系統。該系統利用各種植物、動物、微生物和土壤的共同作用，逐級過濾和吸收污水中的污染物，達到凈化污水的目的。潛流人工濕地即用人工筑成池體，底面鋪設防水層，填充一定深度的基質層，表面種植水生植物，污水通過池體，利用基質、植物、微生物的物理、化學、生物三重協同作用使污水得到凈化。濕地處理系統工藝設備簡單，但表流濕地占地面積較大，出水穩定性影響因素較多，且需要解決土壤和水中的充分供氧及受氣溫和植物生長季節的影響等問題。潛流濕地存在運行中易堵塞、植物生長受季節影響等問題。2、地下土壤滲濾凈化系統。是將污水有控制地投配到經過一定構造、距地面一定深度和具有良好擴散性能的土層中，投配污水緩慢通過布水管周圍的碎石和砂層，在土壤毛管作用下向附近土層中擴散。表層土壤中有大量微生物，植物根區處于好氧狀態，污水中的污染物質被過濾、吸附、降解。地下土壤滲濾凈化系統建設容易、維護管理簡單。缺點是占地面積大，運行效果不穩定等。3、氧化塘處理系統。通常是將湖泊、池塘進行適當的人工修整，并設置圍堤和防滲層，依靠塘內生長的微生物來處理污水。主要利用菌藻的共同作用處理廢水中的有機污染物。該方法具有基建投資低、便于操作等優點。同時也存在占地面積過大、處理效果受氣候影響較大、易產生臭味和滋生蚊蠅等缺點。生化處理系統又分為好氧生化處理和厭氧生化處理。厭氧處理是利用厭氧微生物對廢水處理的方法。在厭氧條件下，利用厭氧微生物降解廢水中有機污染物，農村生活污水處理常用的有厭氧消化池、厭氧生物濾池等。好氧生物處理是利用好氧微生物進行的廢水處理方法。在有氧條件下，利用好氧微生物(包括兼性微生物)的作用，把復雜的有機物轉化、降解成簡單的無機物，使污水得到凈化。好氧生物處理可分為生物膜法和活性污泥法兩大類。生化處理一般均需增加動力設備，能源消耗大，建設投資大，且需經常巡守。

　　上述農村生活污水自然處理方法存在著占地面積大，出水水質不穩定、運行中易堵塞、受季節影響等缺點。而農村生活污水生化處理方法則需要消耗能源，建設成本高，運行費用高，一般需巡守，管理復雜等缺點。

　　發明內容

　　本發明提供一種農村生活污水無動力一體化多介質處理系統，其目的是解決現有技術的缺點，減少建設投資和費用，節約能源，節省施工時間，大節約土地，出水水質穩定美化環境，提高環境生態價值。

　　本發明解決其技術問題所采用的技術方案是：

　　一種農村生活污水無動力一體化多介質處理系統，其特征在于：包括相互連接的調節-水解酸化池和多介質污水處理系統;調節-水解酸化池中懸掛組合填料;多介質污水處理裝置從上到下間隔設有若干個多介質層與通水層，多介質層由多個多介質單元間隔排列，多介質單元為包裝袋內封裝有多種過濾介質，相鄰多介質單元之間的間隔空間填塞沸石，通水層為沸石層;調節-水解酸化池的出水口與多介質污水處理裝置的進水口以管道連接，調節-水解酸化池的出水口與多介質污水處理裝置的進水口高于多介質污水處理裝置內的多介質層與通水層。

　　所述調節-水解酸化池和多介質污水處理系統的外壁為玻璃鋼。

　　調節-水解酸化池在池進水口安裝隔條間隔為10-30mm的格柵，出水口安裝孔徑5-10mm的篩網。

　　相鄰的多介質層的多介質單元為錯位堆放，也即位于下層的多介質單元的上方對應與上層的多介質單元的間隔空間位置。

　　多介質單元為舊裝糧麻袋封裝土、砂子、木屑或秸稈或稻殼、活性炭、鐵粒。

　　土、砂子、木屑或秸稈或稻殼、活性炭、鐵粒的質量比為5：3：1：0.5：0.5。

　　調節-水解酸化池的出水口通過布水管連接到多介質污水處理系統之內，布水管沿水流方向延伸出位于兩側的兩條布水主管，每條布水主管的兩側分別設有布水支管，所述布水管、布水主管、布水支管均位于多介質層與通水層的上方。

　　豎向的通風管深入多介質污水處理系統之內，通風管向兩側伸出兩層通風主管，每層通風主管向沿水流方向延伸出通風支管，通風支管匯集到出風管，通風管與風力增氧機連接。

　　多介質污水處理裝置的底部具有2%坡度。

　　本發明的有益之處在于：

　　本發明因不需動力，無需巡守，減少了建設投資、降低設備運行及操作管理費用，節約了能源。采用玻璃鋼一體化結構，拆卸方便靈活，大量節省了施工時間，大大降低土建成本，操作簡單，管理方便，占地更少，減少土地資源的利用，對于農村分散生活污水處理尤為有利。而多介質水處理系統保證抗沖擊負荷能力強、出水水質穩定，出水水質達到《城鎮污水處理廠污染物排放標準》(GB 18918-2002)中一級排放標準。整個系統采用地埋式，受季節影響小，上面種植觀賞植物，還可美化環境，提高環境生態價值。
