申請日2017.10.10

　　公開(公告)日2018.01.23

　　IPC分類號B08B1/02; B08B3/02

　　摘要

　　本發明公開了一種機械水射流結合清洗污水處理用格柵垃圾裝置，主要解決了處理格柵垃圾工作量大的問題。該裝置包括總裝箱，設置在總裝箱左上端的第一電機，設置在第一電機輸出軸上的第一皮帶輪，第一皮帶輪皮帶連接有第二皮帶輪，設置在第二皮帶輪上污水處理用格柵，設置在總裝箱下端的導軌裝置，設置在導軌裝置上的第二電機，設置在電機輸出軸上的第三皮帶輪，第三皮帶輪皮帶連接有第四皮帶輪，設置在第四皮帶輪上的可伸縮清理刀具，設置在導軌裝置上的泵，設置在泵出口的連接管道，設置在連接管道上的清污噴嘴。通過上述方案，本發明達到了提高污水處理設備的工作效率，減少人力物力的消耗，具有很高的實用價值和推廣價值。

　　權利要求書

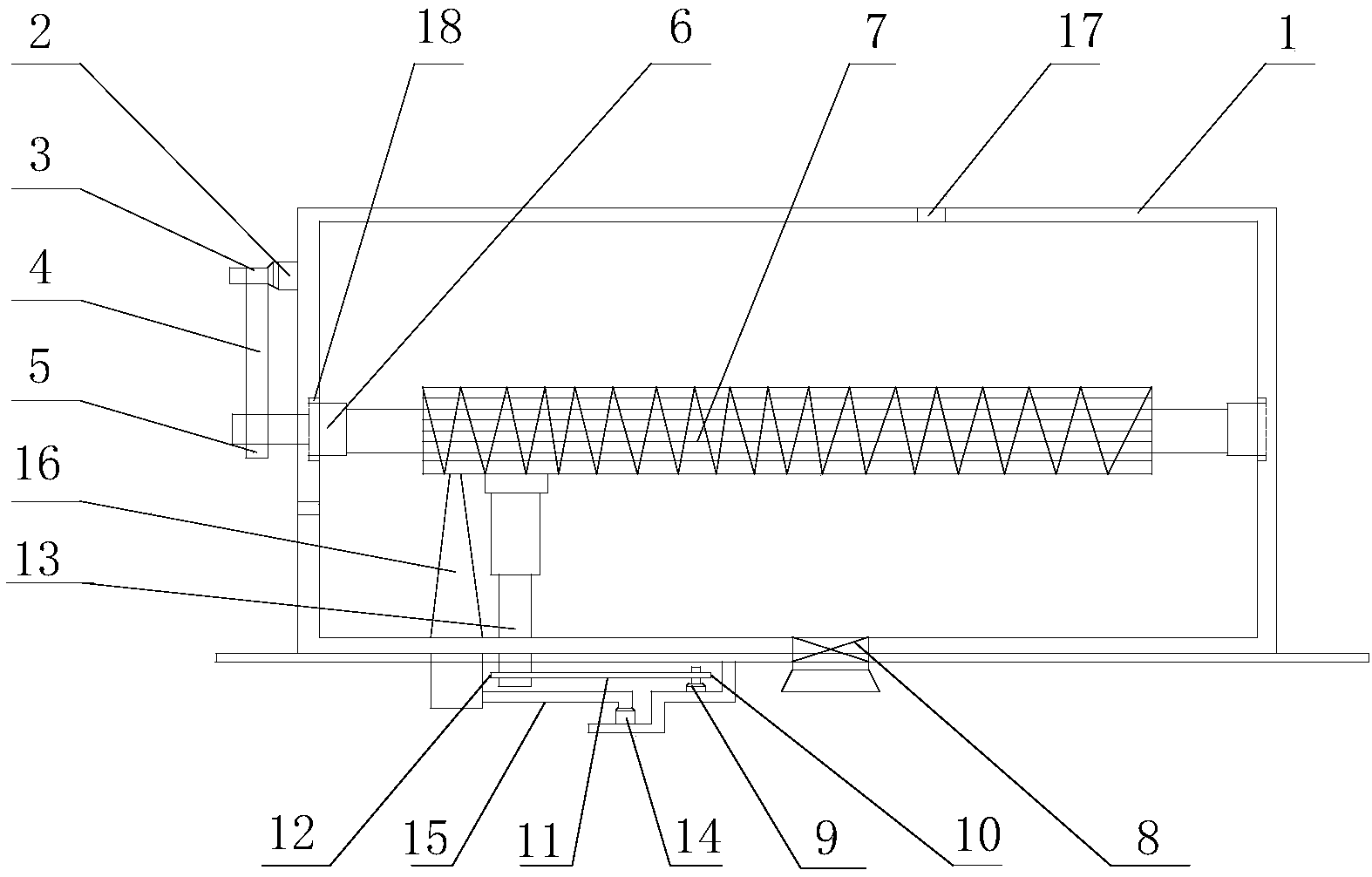

　　1.一種機械水射流結合清洗污水處理用格柵垃圾裝置，其特征在于，包括該裝置包括總裝箱(1)，設置在總裝箱(1)左上端的第一電機(2)，設置在第一電機(2)輸出軸上的第一皮帶輪(3)，套置在第一皮帶輪(3)外側的第一皮帶(4)，通過第一皮帶(4)傳動連接的第二皮帶輪(5)，設置在第二皮帶輪(5)上的格柵連接軸(6)，設置在格柵連接軸(6)右端的污水處理用格柵(7)，設置在總裝箱(1)底部并可沿總裝箱(1)左右移動的導軌裝置(8)，設置在導軌裝置(8)上的第二電機(9)，設置在電機(9)輸出軸上的第三皮帶輪(10)，套置在第三皮帶輪(10)外側的第二皮帶(11)，通過第二皮帶(11)傳動連接的第四皮帶輪(12)，設置在第四皮帶輪(12)上的可伸縮清理刀具(13)，設置在導軌裝置(8)上的泵(14)，設置在泵(14)出口的連接管道(15)，設置在連接管道(15)上的清污噴嘴(16)。

　　2.根據權利要求1所述的一種機械水射流結合清洗污水處理用格柵垃圾裝置，其特征在于，所述總裝箱(1)包括設置在側面的安裝孔(17)，其中總裝箱(1)無蓋。

　　3.根據權利要求1所述的一種機械水射流結合清洗污水處理用格柵垃圾裝置，其特征在于，所述導軌裝置(8)為方形長條導軌。

　　4.根據權利要求1所述的一種機械水射流結合清洗污水處理用格柵垃圾裝置，其特征在于，所述格柵連接軸(6)與總裝箱(1)通過軸承(18)連接。

　　5.根據權利要求1所述的一種機械水射流結合清洗污水處理用格柵垃圾裝置，其特征在于，所述清污噴嘴(16)為錐形。

　　說明書

　　一種機械水射流結合清洗污水處理用格柵垃圾裝置

　　技術領域

　　本發明涉及污水處理技術領域，具體為一種機械水射流結合清洗污水處理用格柵垃圾裝置。

　　背景技術

　　在日常生活中，污水已經達到了影響我們正常生活的程度，污水處理是當今社會面臨的待需解決的重大問題。污水處理為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程，污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也廣泛應用于尋常百姓的日常生活。

　　在實際生活中，現在的污水處理用格柵上的垃圾需要人工進行處理或者是單一的純機械處理，嚴重降低污水處理的工作效率，耗費人力物力，且清理格柵上垃圾清理不干凈，造成污水處理效果差。

　　發明內容

　　本發明的目的在于提供一種機械水射流結合清洗污水處理用格柵垃圾裝置，主要解決現有技術中存在的污水處理效率低且工作量大的問題。

　　為了實現上述目的，本發明采用的技術方案如下：

　　一種機械水射流結合清洗污水處理用格柵垃圾裝置，包括該裝置包括總裝箱，設置在總裝箱左上端的第一電機，設置在第一電機輸出軸上的第一皮帶輪，套置在第一皮帶輪外側的第一皮帶，通過第一皮帶傳動連接的第二皮帶輪，設置在第二皮帶輪上的格柵連接軸，設置在格柵連接軸右端的污水處理用格柵，設置在總裝箱底部并可沿總裝箱左右移動的導軌裝置，設置在導軌裝置上的第二電機，設置在電機輸出軸上的第三皮帶輪，套置在第三皮帶輪外側的第二皮帶，通過第二皮帶傳動連接的第四皮帶輪，設置在第四皮帶輪上的可伸縮清理刀具，設置在導軌裝置上的泵，設置在泵出口的連接管道，設置在連接管道上的清污噴嘴。

　　進一步地，所述總裝箱包括設置在側面的安裝孔，其中總裝箱無蓋。

　　進一步地，所述導軌裝置為方形長條導軌。

　　進一步地，所述的一種機械水射流結合清洗污水處理用格柵垃圾裝置，其特征在于，所述格柵連接軸與總裝箱通過軸承連接。

　　具體地，所述清污噴嘴為錐形。

　　與現有技術相比，本發明具有以下有益效果：

　　(1)本發明采用機械清理與水射流相結合，處理效果好，清理效率高，相比處理同等的污水，可節省大量的人力與物力。

　　(2)本發明的清污噴嘴采用錐形噴嘴，噴射力度大，破碎垃圾效果好，并且本裝置結構緊湊、簡單，使用壽命長，操作方便。
