　　摘要

　　本實用新型公開了一種污水過濾裝置，包括機架和過濾桶，所述過濾桶固定設置于支架上，所述過濾桶上部左端設置有進液口，所述過濾桶內腔中部設置有高密度過濾網，所述高密度過濾網上端粘接有推動桿，所述推動桿穿過過濾桶連接至活塞，所述活塞通過氣缸驅動，位于所述高密度過濾網下方的過濾桶內腔設置有清洗管道，所述清洗管道伸出過濾桶外，所述清洗管道上設置有清洗泵，所述清洗管道上設置有若干個清洗分支，所述過濾桶下端部設置有清洗濾芯，所述清洗濾芯通過支撐桿支撐設置于過濾桶內，所述過濾桶底端設置有出液口，所述出液口下端設置有蒸發裝置，所述蒸發裝置包括架體和若干層水槽，所述水槽層疊于架體上，所述水槽呈矩形。

　　權利要求書

　　1.一種污水過濾裝置，包括機架和過濾桶，其特征在于：所述過濾桶固定設置于支架上，所述過濾桶上部左端設置有進液口，所述過濾桶內腔中部設置有高密度過濾網，所述高密度過濾網上端粘接有推動桿，所述推動桿穿過過濾桶連接至活塞，所述活塞通過氣缸驅動，位于所述高密度過濾網下方的過濾桶內腔設置有清洗管道，所述清洗管道伸出過濾桶外，所述清洗管道上設置有清洗泵，所述清洗管道上設置有若干個清洗分支，所述過濾桶下端部設置有清洗濾芯，所述清洗濾芯通過支撐桿支撐設置于過濾桶內，所述過濾桶底端設置有出液口，所述出液口下端設置有蒸發裝置，所述蒸發裝置包括架體和若干層水槽，所述水槽層疊于架體上，所述水槽呈矩形。

　　2.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述過濾桶為耐腐蝕的不銹鋼材料制成。

　　3.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述進液口處設置有壓力傳感器。

　　4.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述高密度過濾網與過濾桶側壁鉸接。

　　5.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述水槽內設有輔助蒸發框，所述輔助蒸發框上纏繞有布條。

　　6.根據權利要求1所述的一種污水過濾裝置，其特征在于，所述架體采用鋼筋混凝土柱搭建而成。

　　說明書

　　一種污水過濾裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體屬于一種污水過濾裝置。

　　背景技術

　　目前，由于水質原因和水的循環使用，水質常被垃圾雜物等污染，造成水資源的極大浪費，而現有技術中的成品污水處理裝置過于復雜，造價昂貴，不符合實際工程中的需要，為了解決污水再利用的問題，亟需一種結構簡單，方便使用的污水過濾裝置。

　　實用新型內容

　　本實用新型的目的在于提供一種污水過濾裝置，將經過過濾后的污水在自然的情況下進行蒸發，水蒸氣進入空氣中，剩余的物質留在水槽內，并定期給水槽進行清理即可，對環境污染較小;通過水槽內設有輔助蒸發框，輔助蒸發框上纏繞有布條，有利于污水的快速蒸發，本實用新型的污水處理裝置結構簡單，使用方便，尤其對于少量污水過濾工作具有高效率，還可降低生產成本，增加不同方向的需求。

　　為實現上述目的，本實用新型提供如下技術方案：

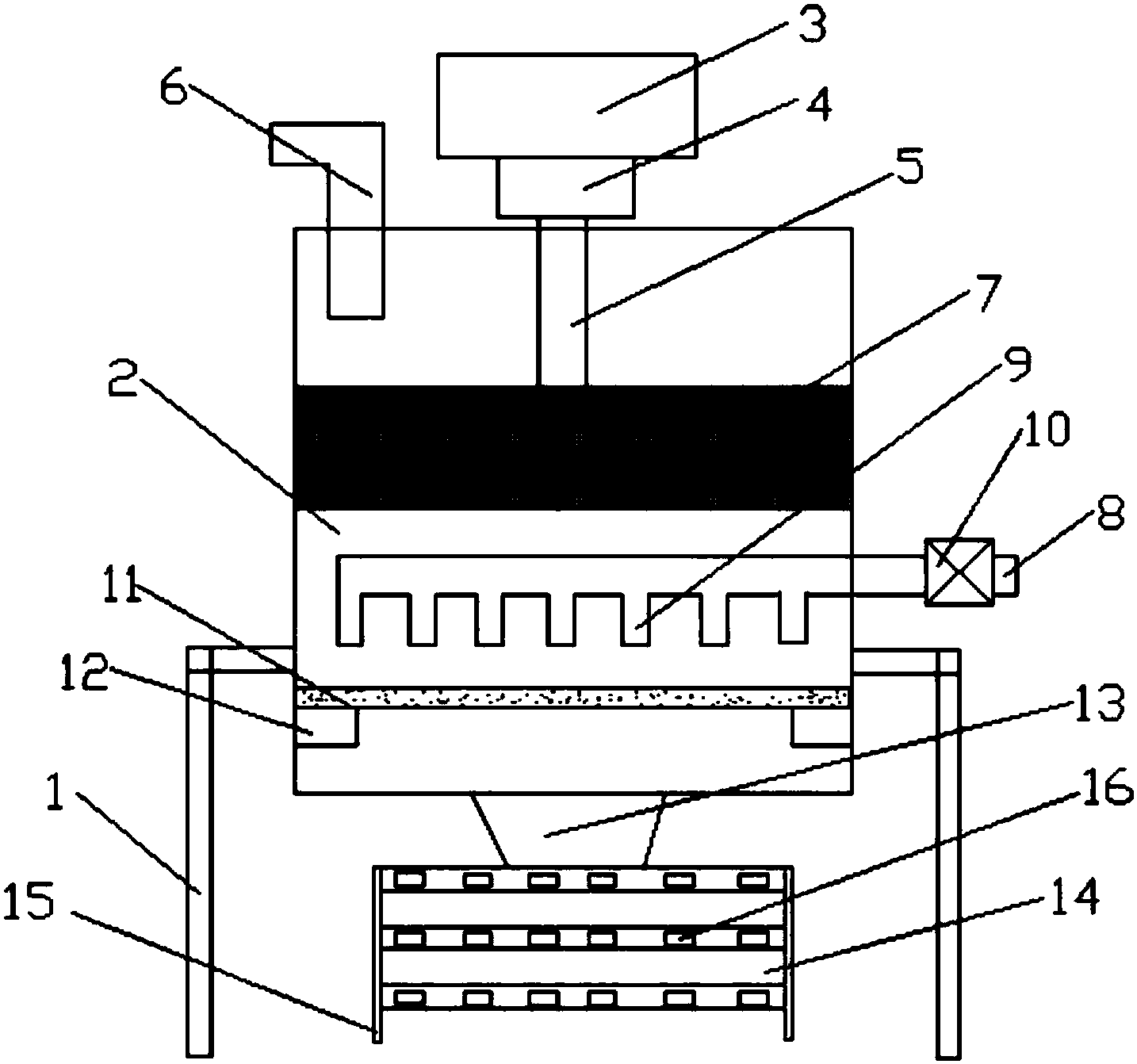

　　一種污水過濾裝置，包括機架和過濾桶，所述過濾桶固定設置于支架上，所述過濾桶上部左端設置有進液口，所述過濾桶內腔中部設置有高密度過濾網，所述高密度過濾網上端粘接有推動桿，所述推動桿穿過過濾桶連接至活塞，所述活塞通過氣缸驅動，位于所述高密度過濾網下方的過濾桶內腔設置有清洗管道，所述清洗管道伸出過濾桶外，所述清洗管道上設置有清洗泵，所述清洗管道上設置有若干個清洗分支，所述過濾桶下端部設置有清洗濾芯，所述清洗濾芯通過支撐桿支撐設置于過濾桶內，所述過濾桶底端設置有出液口，所述出液口下端設置有蒸發裝置，所述蒸發裝置包括架體和若干層水槽，所述水槽層疊于架體上，所述水槽呈矩形。

　　所述過濾桶為耐腐蝕的不銹鋼材料制成。

　　所述進液口處設置有壓力傳感器。

　　所述高密度過濾網與過濾桶側壁鉸接。

　　所述水槽內設有輔助蒸發框，所述輔助蒸發框上纏繞有布條。

　　所述架體采用鋼筋混凝土柱搭建而成。

　　與現有技術相比，本實用新型的有益效果是：本實用新型將經過過濾后的污水在自然的情況下進行蒸發，水蒸氣進入空氣中，剩余的物質留在水槽內，并定期給水槽進行清理即可，對環境污染較小;通過水槽內設有輔助蒸發框，輔助蒸發框上纏繞有布條，有利于污水的快速蒸發，本實用新型的污水處理裝置結構簡單，使用方便，尤其對于少量污水過濾工作具有高效率，還可降低生產成本，增加不同方向的需求。
