申請日2016.05.30

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/08; C02F103/44

　　摘要

　　本實用新型公開了一種洗車污水處理系統，包括依次連接的格柵、集水坑、氣浮池、沉淀池、光催化池、砂濾罐、活性炭罐、回用池和洗車設備，回用池和洗車設備之間設置有軟化水設備，回用池通過反沖洗泵分別和砂濾罐、活性炭罐連接，除處理后的廢水水體中的懸浮物，還能去除廢水異味，部分處理設備通過排污管道連接過濾器，過濾器和集水坑連接。格柵用于過濾廢水中較大的雜物，集水坑實現均勻連續進水;氣浮池可以去除油污等溶解于水的物質，沉淀池通過加絮凝劑去除其中懸浮物等，可以降低水體中COD等有機物質;光催化池可以對水體進行殺菌消毒等作用，軟化水設備處理可去除水體中的鈣鎂離子降低水體硬度，避免清洗機車形成水漬鹽漬等。

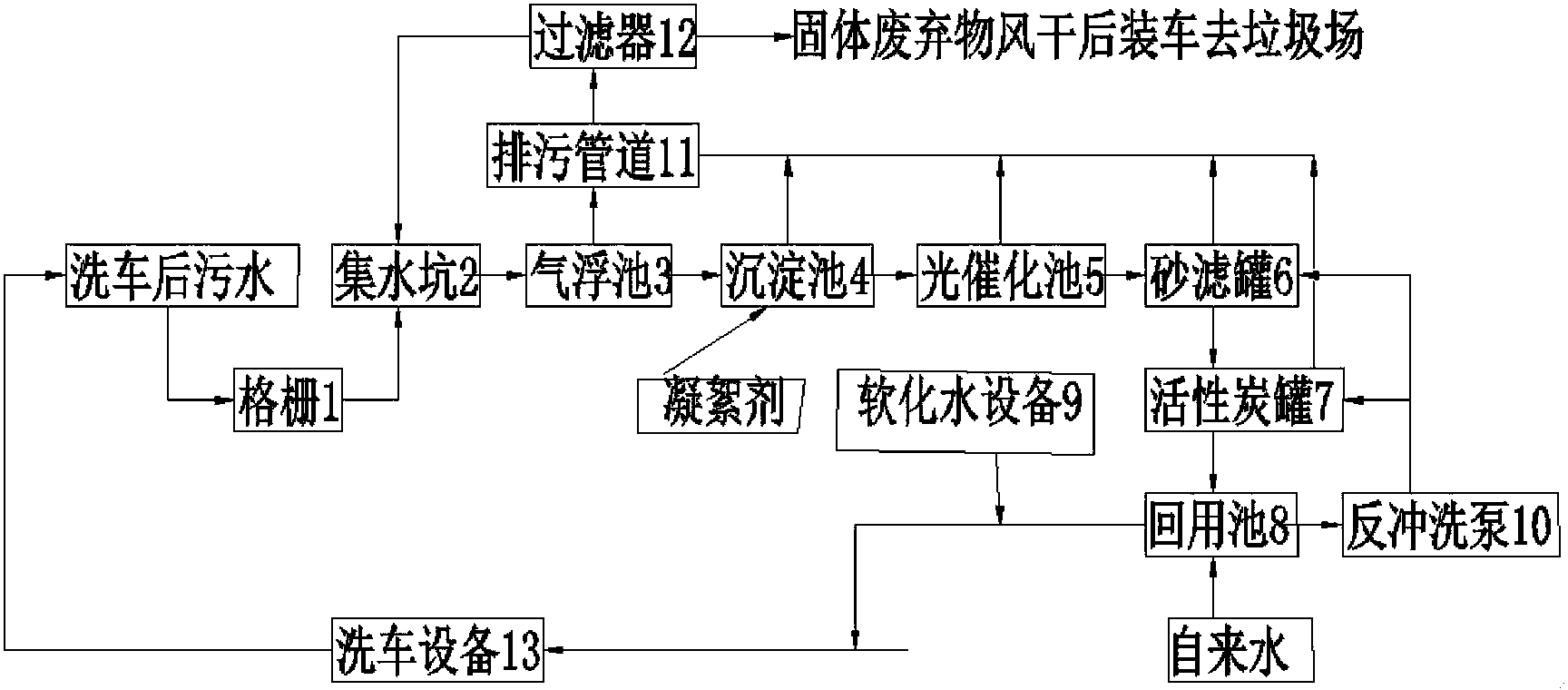

　　摘要附圖



　　權利要求書

　　1.一種洗車污水處理系統，其特征在于，包括依次連接的格柵、集水坑、氣浮池、沉淀池、光催化池、砂濾罐、活性炭罐、回用池和洗車設備，回用池和洗車設備之間設置有軟化水設備，回用池通過反沖洗泵分別和砂濾罐、活性炭罐連接，所述氣浮池、沉淀池、光催化池、砂濾罐和活性炭罐均和排污管道連接，排污管道連接過濾器，過濾器和集水坑連接。

　　2.根據權利要求1所述一種洗車污水處理系統，其特征在于，所述沉淀池的上方設置有凝絮劑儲存罐，通過凝絮劑儲存罐向沉淀池內添加凝絮劑。

　　3.根據權利要求1所述一種洗車污水處理系統，其特征在于，所述格柵包括格柵外框和安裝于格柵外框上的依次排列的若干格柵條，格柵條是由前導流條和后導流條連接而成的Z字形一體式結構，格柵條的下端設置有承壓板，承壓板上與排水口相對的位置設置有緩壓孔，緩壓孔設置為中空的啞鈴型孔。

　　4.根據權利要求3所述一種洗車污水處理系統，其特征在于，所述格柵外框設置為S形結構，格柵條的前導流條和后導流條均設置為向下傾斜的拱形結構，格柵條和格柵外框的曲線弧度一致。

　　5.根據權利要求1所述一種洗車污水處理系統，其特征在于，所述集水坑、沉淀池、氣浮池和光催化池的底部均設置為倒梯形結構。

　　6.根據權利要求1所述一種洗車污水處理系統，其特征在于，所述回用池連接自來水管道。

　　說明書

　　一種洗車污水處理系統

　　技術領域

　　本實用新型屬于洗車污水處理設備技術領域，具體涉及一種洗車污水處理系統。

　　背景技術

　　人口的增長、經濟的發展和資源的超量開發，對環境造成了很大的壓力，水資源嚴重缺乏，水污染日益加劇。隨著生活水平的提高，單位和家庭擁有的汽車數量也越來越多，這勢必帶來洗車污水的大量消耗，對于城市而言，則加劇了水資源短缺的矛盾。由于許多城市對洗車業的管理不規范，洗車水的隨意排放造成污水橫流，嚴重影響市容和人民的生活環境。

　　近年來，在洗車污水的處理上，一直沒有取得確實有效的成效，雖然有些處理裝置解決了一些問題，但穩定性差，處理效果參差不齊，洗車仍在大量使用自來水。洗車廢水中含有大量污染物質，如不經處理就直接排放，勢必對水體造成污水然，并且對周?chē)�環境存嚴重不良影響。洗車污水中含有的清潔劑、油脂、懸浮物無法去除，使回用水無法作為的清潔用水使用。水中含有的油脂、粉塵、泥砂、懸浮物，導致過濾器堵塞，以及昂貴的洗車設備堵塞，甚至損壞，由于系統工作不穩定，不合理，很多設備達不到再生水利用的目的。廢水在反復使用過程中，細菌滋生，導致水有異味等，造成車廂內異樣氣味。

　　另外，現有的污水處理方案大多缺少某一或者某些環節，現有技術不夠全面，初期可能解決相應問題，運行一段時間會暴露部分弊端。現階段很多工藝中不設計軟化水環節，回用水在多次循環后，硬度累積會導致鈣鎂離子含量越來越高，清洗機車會在玻璃等位置形成水漬鹽漬等。光催化池目前大量應用于廢氣處理中，而且廢水中沒有應用，目前主流的廢水消毒殺菌的方式是通過臭氧或者二氧化氯，尾氣會造成二次污染或其他危害。

　　實用新型內容

　　針對現有技術中存在的污水處理不全面的問題，本實用新型的目的在于提供一種洗車污水處理系統。

　　本實用新型采取的技術方案為：

　　一種洗車污水處理系統，包括依次連接的格柵、集水坑、氣浮池、沉淀池、光催化池、砂濾罐、活性炭罐、回用池和洗車設備，回用池和洗車設備之間設置有軟化水設備，回用池通過反沖洗泵分別和砂濾罐、活性炭罐連接，所述氣浮池、沉淀池、光催化池、砂濾罐和活性炭罐均和排污管道連接，排污管道連接過濾器，過濾器和集水坑連接，濾液回到集水池再次處理，濾渣進行干化處理后集中運走。

　　進一步的，所述沉淀池的上方設置有凝絮劑儲存罐，通過凝絮劑儲存罐向沉淀池內添加凝絮劑。

　　進一步的，所述格柵包括格柵外框和安裝于格柵外框上的依次排列的若干格柵條，格柵條是由前導流條和后導流條連接而成的Z字形一體式結構，格柵條的下端設置有承壓板，承壓板上與排水口相對的位置設置有緩壓孔，緩壓孔設置為中空的啞鈴型孔。

　　更進一步的，所述格柵外框設置為S形結構，格柵條的前導流條和后導流條均設置為向下傾斜的拱形結構，格柵條和格柵外框的曲線弧度一致。

　　進一步的，所述集水坑、沉淀池、氣浮池和光催化池的底部均設置為倒梯形結構。

　　進一步的，所述回用池連接自來水管道。

　　本實用新型的有益效果為：

　　本實用新型中的格柵條設置為Z字形一體式拱形結構，抗沖擊力強，且過濾面積大，有利于快速高效實現過濾雜物，格柵外框設置為S形結構，格柵條和格柵外框的曲線弧度一致，該格柵可有效改變冷水流的流向，避免對設備形成強大的沖擊力，用于過濾廢水中較大的雜物，如紙袋，瓶罐，水果皮，紙屑等等，過濾效果好;格柵條的下端的承壓板承壓力強，啞鈴型緩壓孔結構新穎，能支撐重載荷，可減少空洞和斷裂的形成，可延長格柵的使用壽命。

　　本發明中的集水坑用于均勻水質，使廢水水體成分均勻，同時可以存水，控制進水量，實現均勻連續進水;氣浮池可以去除廢水中絕大部分的油污，還能降低水體中大量的不溶解于水的物質，去除一定的COD氨氮等;沉淀池通過加絮凝劑，去除其中懸浮物等，可以降低水體中COD等有機物質;砂濾罐和活性炭罐可以去除處理后的廢水水體中的懸浮物，還能去除廢水異味，進一步凈化水體。回用池存的水再利用時經過軟化水設備處理，去除水體中的鈣鎂離子降低水體硬度，避免清洗機車形成水漬鹽漬等。

　　本實用新型中的砂濾罐和活性炭罐定期反沖洗，反洗完的廢水排向排污管道，集水坑、沉淀池、氣浮池和光催化池底部呈倒梯形，可以起到收集雜污的作用。定期排污，將池底污泥等雜質排到排污管道，排污管道里污泥雜污等太多后經壓濾或其他脫水干化處理后，將干化的固體污染物集中運輸處理。

　　光催化池創新性的應用在廢水處理中，光催化池可以對水體進行殺菌消毒等作用，便于處理后的廢水回用，沒有任何二次污染，更綠色環保，污水處理系統效率更高，能夠減輕了城市現有污水處理廠的負擔;提高了水資源的利用效率，實現了水資源的循環利用，自來水通入回用池可供應水處理環節損失的水量，以及作為最后沖洗用水，十分經濟環保。
