申請日2016.05.30
公開(公告)日2016.12.07
IPC分類號B65G17/12; B65G17/36; B65G17/30; B65G21/08; B65G45/10
摘要
本實用新型公開了一種具有計量功能的鏈斗式污泥輸送裝置，包括鏈斗式輸送機，所述鏈斗式輸送機具有均等間隔布置的多個料斗，所述鏈斗式輸送機兩端分別構成進料端和卸料端，在所述鏈斗式輸送機的進料端處設有用以將料斗上多出的余泥鏟平的平料裝置，在所述鏈斗式輸送機的卸料端處設有用以計算料斗數量的計數裝置，通過設置平料裝置，利用平料裝置將料斗上多出的余泥，使得每個料斗承載等量的污泥輸送，并且保證了輸送過程無污泥泄露;同時卸料端處的計數裝置對卸料料斗的數量進行計算，進而計算出輸送污泥體積，從而實現鏈斗式輸送機的計量功能。

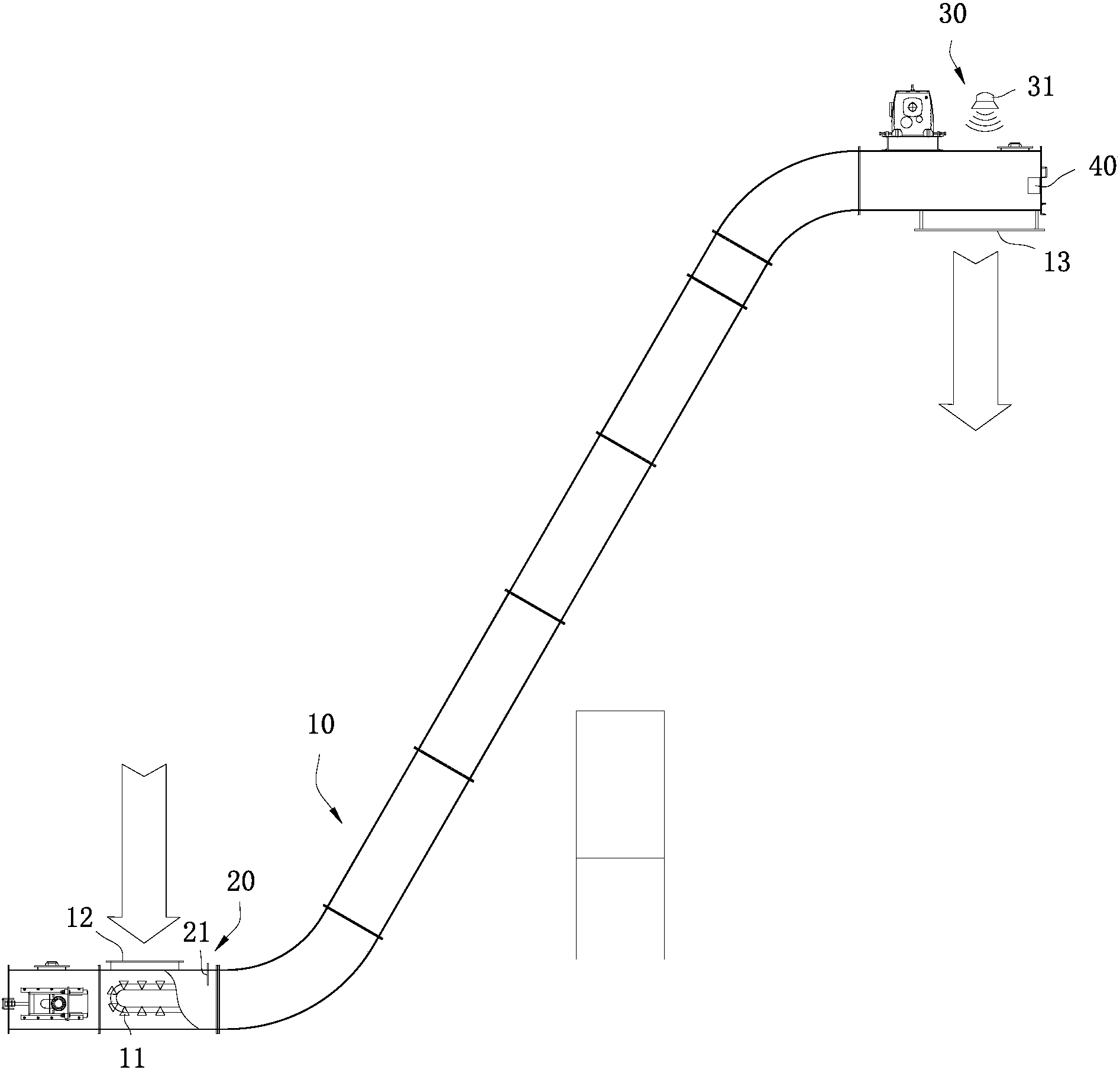

摘要附圖
權利要求書
1.一種具有計量功能的鏈斗式污泥輸送裝置，其特征在于：包括鏈斗式輸送機，所述鏈斗式輸送機具有均等間隔布置的多個料斗，所述鏈斗式輸送機兩端分別構成進料端和卸料端，在所述鏈斗式輸送機的進料端處設有用以將料斗上多出的余泥鏟除的平料裝置，在所述鏈斗式輸送機的卸料端處設有用以計算料斗數量的計數裝置。
2.根據權利要求1所述的具有計量功能的鏈斗式污泥輸送裝置，其特征在于：所述的平料裝置包括位于進料端處呈豎直狀態的擋板，所述擋板設置在鏈斗式輸送機的料斗上方，所述擋板底端與料斗頂端存在微小間隙，使得裝有污泥的料斗經過擋板所處的位置時，料斗上多出的余泥被擋板擋住以鏟除。
3.根據權利要求1所述的具有計量功能的鏈斗式污泥輸送裝置，其特征在于：所述計數裝置包括設于鏈斗式輸送機的卸料端處的檢測傳感器及與檢測傳感器相連接計數器。
4.根據權利要求1所述的具有計量功能的鏈斗式污泥輸送裝置，其特征在于：還包括設置在鏈斗式輸送機的卸料端處用以清潔料斗的清潔裝置。
5.根據權利要求1所述的具有計量功能的鏈斗式污泥輸送裝置，其特征在于：各所述料斗為等容積料斗，在所述料斗內設有尼龍內襯層。
6.根據權利要求1所述的具有計量功能的鏈斗式污泥輸送裝置，其特征在于：在所述鏈斗式輸送機外設置密封罩體。
說明書
一種具有計量功能的鏈斗式污泥輸送裝置
技術領域
本實用新型涉及污泥輸送裝置技術領域，特別涉及一種具有計量功能的鏈斗式污泥輸送裝置。
背景技術
傳統的污泥輸送設備具有螺桿泵、柱塞泵、螺旋輸送機、皮帶輸送機等，其中，針對含固率大于40%的污泥，由于污泥流動性差，摩擦阻力大，通常采用鏈斗式輸送機，鏈斗式輸送機具有提升角度大，占地面積小，輸送量大，耗能低等優點;然而，傳統的鏈斗式輸送機由于不具備計量功能，給廠區物料管理、工藝控制、經濟考核帶來極大不便，不利于全廠自動化控制的實現;同時傳統的鏈斗輸送機由于不具備自清潔功能，卸料不徹底，導致輸送阻力加大、運行超載、電力利用效率降低，還可能造成嚴重的設備磨損，嚴重時輸送機完全堵死，造成鏈條拉斷現象，嚴重影響了生產的正常運行，增加設備維護難度。
實用新型內容
本實用新型所要解決的技術問題是提供一種結構緊湊、運行高效、節能環保的具有計量功能的鏈斗式污泥輸送裝置。
為解決上述技術問題所采用的技術方案：一種具有計量功能的鏈斗式污泥輸送裝置，包括鏈斗式輸送機，所述鏈斗式輸送機具有均等間隔布置的多個料斗，所述鏈斗式輸送機兩端分別構成進料端和卸料端，在所述鏈斗式輸送機的進料端處設有用以將料斗上多出的余泥鏟除的平料裝置，在所述鏈斗式輸送機的卸料端處設有用以計算料斗數量的計數裝置。
進一步地，所述的平料裝置包括位于進料端處呈豎直狀態的擋板，所述擋板設置在鏈斗式輸送機的料斗上方，所述擋板底端與料斗頂端存在微小間隙，使得裝有污泥的料斗經過擋板所處的位置時，料斗上多出的余泥被擋板擋住以鏟除。
進一步地，所述計數裝置包括設于鏈斗式輸送機的卸料端處的檢測傳感器及與檢測傳感器相連接計數器。
進一步地，還包括設置在鏈斗式輸送機的卸料端處用以清潔料斗的清潔裝置。
進一步地，各所述料斗為等容積料斗，在所述料斗內設有尼龍內襯層。
進一步地，在所述鏈斗式輸送機外設置密封罩體。
有益效果：此具有計量功能的鏈斗式污泥輸送裝置中，通過設置平料裝置，利用平料裝置將料斗上多出的余泥，使得每個料斗承載等量的污泥輸送，并且保證了輸送過程無污泥泄露;同時卸料端處的計數裝置對卸料料斗的數量進行計算，進而計算出輸送污泥體積，從而實現鏈斗式輸送機的計量功能。
本實用新型采用整體設計，可根據輸送距離和高度精確定制，實現了污泥輸送提升和計量功能的集成，與傳統的泵類污泥輸送方式相比，可節約70%至90%的耗電量，節能環保;與傳統的螺旋輸送及皮帶輸送方式相比，由于傾斜角度可從25°提升至75°，可節約占地面積50%，同時，提升和計量功能的集成，無需另外設置計量設備，使整個系統更緊湊，且自動化程度大大提高。
