申請日2016.04.29
公開(公告)日2016.06.22
IPC分類號C02F9/14
摘要
本發明公開了一種農村生活污水無動力充氧凈化復合介質濕地系統，包括依次連接的格柵集水池、調節初沉池、厭氧池、水解酸化池、接觸氧化池、復合介質濕地，所述格柵集水池內設有格柵板，所述厭氧池、水解酸化池、接觸氧化池內均設有生物填料，所述厭氧池上設有密封蓋，所述水解酸化池、接觸氧化池均設有無動力充氧裝置，所述無動力充氧裝置包括跌水充氧座，所述跌水充氧座上橫向排布有多個均勻設置的通孔，所述跌水充氧座設置在所述水解酸化池、接觸氧化池的進水端并且分別與厭氧池、水解酸化池連通。本發明制作成本低，無動力消耗、無藥劑消耗，在不需要動力提升的條件下，動力運行費用為零，大大減少了污水處理的費用。
權利要求書
1.農村生活污水無動力充氧凈化復合介質濕地系統，其特征在于：包括依次連接的格柵集水池、調節初沉池、厭氧池、水解酸化池、接觸氧化池、復合介質濕地，所述格柵集水池內設有格柵板，所述厭氧池、水解酸化池、接觸氧化池內均設有生物填料，所述厭氧池上設有密封蓋，所述水解酸化池、接觸氧化池均設有無動力充氧裝置，所述無動力充氧裝置包括跌水充氧座，所述跌水充氧座上橫向排布有多個均勻設置的通孔，所述跌水充氧座設置在所述水解酸化池、接觸氧化池的進水端并且分別與厭氧池、水解酸化池連通，所述水解酸化池與厭氧池之間、接觸氧化池與水解酸化池之間均有高度落差，所述接觸氧化池內還設有無動力轉輪，所述無動力轉輪的下半部分浸入水中，其一側的輪齒位于跌水充氧座的下方，所述復合介質濕地的底部鋪設濾料，上部種植有水生植物。
2.根據權利要求1所述的農村生活污水無動力充氧凈化復合介質濕地系統，其特征在于：所述格柵集水池與調節初沉池的底部通過第一管道連通，所述第一管道內設有第一電磁閥。
3.根據權利要求1所述的農村生活污水無動力充氧凈化復合介質濕地系統，其特征在于：所述調節初沉池與厭氧池的上部通過第二管道連通，所述第二管道內設有第二電磁閥。
4.根據權利要求1所述的農村生活污水無動力充氧凈化復合介質濕地系統，其特征在于：所述接觸氧化池與復合介質濕地的底部通過第三管道連通，所述第三管道內設有第三電磁閥。
5.根據權利要求1所述的農村生活污水無動力充氧凈化復合介質濕地系統，其特征在于：所述無動力轉輪采用輕質材料制成。
6.根據權利要求1所述的農村生活污水無動力充氧凈化復合介質濕地系統，其特征在于：所述濾料包括石英砂及陶粒濾料，所述陶粒濾料作為生物膜載體。
7.根據權利要求1所述的農村生活污水無動力充氧凈化復合介質濕地系統的使用方法，其特征在于：包含以下方法步驟：
St1：除雜：將污水排入格柵集水池1內除去生活污水中的大懸浮物;
St2：靜置沉淀：在調節初沉池中均化水質水量;
St3：有機物分解：利用厭氧菌的作用，使有機物發生水解、酸化和甲烷化，去除廢水中的有機物，并提高污水的可生化性;
St4：水解酸化：在大量水解細菌、酸化菌作用下將不溶性有機物水解為溶解性有機物，將難生物降解的大分子物質轉化為易生物降解的小分子物質，從而改善廢水的可生化性，同時去除氨氮，降低廢水氨氮濃度;
St5：接觸氧化：通過生物接觸氧化法的微生物固定生長于生物填料上，克服了懸浮活性污泥易于流失的缺點，在反應器中能保持很高的生物量;
St6：復合介質濕地處理：在復合介質濕地底部采用石英砂、陶粒生物填料;上部采用水生植物;石英砂及陶粒濾料在水處理方面主要做過濾材料和生物載體兩種用途，其中陶粒填料即可作為過濾材料也作為生物膜載體，可利用陶粒比表面積大、機械強度高的物理特性和親微生物的性能，濕地的水生植物還能夠為水體輸送氧氣，增加水體的活性，還可控制水質污染，降解有害物質;處理即得干凈水。
說明書
農村生活污水無動力充氧凈化復合介質濕地系統
技術領域
本發明涉及環境治理技術領域，尤其涉及農村生活污水無動力充氧凈化復合介質濕地系統。
背景技術
目前國內外應用農村生活污水治理的處理技術比較多，名稱也多種多樣，但從工藝原理上通常可歸為兩類：第一類是自然處理系統。利用土壤過濾、植物吸收和微生物分解的原理，又稱為生態處理系統。第二類是生物處理系統，又可分為好氧生物處理和厭氧生物處理。隨著科技的發展農村人員生活水平的提高，排放的生活污水量的增大及污染物增加，自然處理系統接受量有限，很難消化，往往造成環境惡化，土壤生態破壞及植物壞死，污染環境。
現階段農村生活污水處理采用常規生化處理，都需要動力強制曝氣增氧，需要消耗大量的動力，導致污水處理的運行成本居高不下。采用無動力曝氣增氧的方式實現農村生活污水處理的無動力供氧，取消動力設施。此舉既節省污水處理設施的建設投資，又節省運行管理費用，尤其適合農村生活污水的治理。同時傳統人工濕地，要求面積大，對一些場地限制，具有很大的局限性，多介質人工濕地，大大節約了場地面積及投資成本。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的農村生活污水無動力充氧凈化復合介質濕地系統。
為了實現上述目的，本發明采用了如下技術方案：

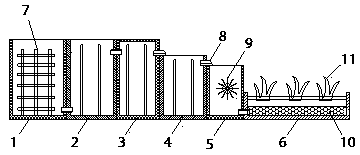

農村生活污水無動力充氧凈化復合介質濕地系統，包括依次連接的格柵集水池、調節初沉池、厭氧池、水解酸化池、接觸氧化池、復合介質濕地，所述格柵集水池內設有格柵板，所述厭氧池、水解酸化池、接觸氧化池內均設有生物填料，所述厭氧池上設有密封蓋，所述水解酸化池、接觸氧化池均設有無動力充氧裝置，所述無動力充氧裝置包括跌水充氧座，所述跌水充氧座上橫向排布有多個均勻設置的通孔，所述跌水充氧座設置在所述水解酸化池、接觸氧化池的進水端并且分別與厭氧池、水解酸化池連通，所述水解酸化池與厭氧池之間、接觸氧化池與水解酸化池之間均有高度落差，所述接觸氧化池內還設有無動力轉輪，所述無動力轉輪的下半部分浸入水中，其一側的輪齒位于跌水充氧座的下方，所述復合介質濕地的底部鋪設濾料，上部種植有水生植物。
優選的，所述格柵集水池與調節初沉池的底部通過第一管道連通，所述第一管道內設有第一電磁閥。
優選的，所述調節初沉池與厭氧池的上部通過第二管道連通，所述第二管道內設有第二電磁閥。
優選的，所述接觸氧化池與復合介質濕地的底部通過第三管道連通，所述第三管道內設有第三電磁閥。
優選的，所述無動力轉輪采用輕質材料制成。
優選的，所述濾料包括石英砂及陶粒濾料，所述陶粒濾料作為生物膜載體。
所述的農村生活污水無動力充氧凈化復合介質濕地系統的使用方法，包含以下方法步驟：
St1：除雜：將污水排入格柵集水池1內除去生活污水中的大懸浮物;
St2：靜置沉淀：在調節初沉池中均化水質水量;
St3：有機物分解：利用厭氧菌的作用，使有機物發生水解、酸化和甲烷化，去除廢水中的有機物，并提高污水的可生化性;
St4：水解酸化：在大量水解細菌、酸化菌作用下將不溶性有機物水解為溶解性有機物，將難生物降解的大分子物質轉化為易生物降解的小分子物質，從而改善廢水的可生化性，同時去除氨氮，降低廢水氨氮濃度;
St5：接觸氧化：通過生物接觸氧化法的微生物固定生長于生物填料上，克服了懸浮活性污泥易于流失的缺點，在反應器中能保持很高的生物量;
St6：復合介質濕地處理：在復合介質濕地底部采用石英砂、陶粒生物填料;上部采用水生植物;石英砂及陶粒濾料在水處理方面主要做過濾材料和生物載體兩種用途，其中陶粒填料即可作為過濾材料也作為生物膜載體，可利用陶粒比表面積大、機械強度高的物理特性和親微生物的性能，濕地的水生植物還能夠為水體輸送氧氣，增加水體的活性，還可控制水質污染，降解有害物質;處理即得干凈水。
本發明中，格柵集水池主要用于除去生活污水中的大懸浮物;調節池中均化水質水量;厭氧池內利用厭氧菌的作用，使有機物發生水解、酸化和甲烷化，去除廢水中的有機物，并提高污水的可生化性;水解酸化池在大量水解細菌、酸化菌作用下將不溶性有機物水解為溶解性有機物，難生物降解的大分子物質轉化為易生物降解的小分子物質，從而改善廢水的可生化性;接觸氧化池采用固定式生物填料作為微生物的載體，克服了懸浮活性污泥易于流失的缺點;復合介質濕地可以將污水處理難以處理的氮磷等元素分解掉，截留水中的懸浮物質，增強水的流動性，還能夠為水體輸送氧氣，增加水體的活性;水解酸化池充氧采用自然跌水充氧，跌水區形成薄薄水簾，薄薄水簾充分與自然界的空氣充分接觸，面積大，空氣中的氧氣充分溶解在廢水中，滿足生化充氧目的，接觸氧化池內自然跌水沖入無動力轉輪給轉動力，轉輪快速運轉，帶動水池里的水拋出水面，與空氣接觸充氧，跌入無動力轉輪的水質也由于輪齒的阻擋，水質四濺拋入空中，空氣中的氧氣溶解于水中，滿足微生物生長供氧需求，去除水質中的污染物質，陶粒填料可作為過濾材料，也可作為生物膜載體，能為微生物的生長提供穩定的棲息環境，培養出大量的菌體，這些菌體可以將污水處理難以處理的氮磷等元素分解掉，同時陶粒濾料可以截留水中的懸浮物質，增強水的流動性，濕地的植物還能夠為水體輸送氧氣，增加水體的活性，制作成本低，無動力消耗、無藥劑消耗，在不需要動力提升的條件下，動力運行費用為零，大大減少了污水處理的費用。
