申請日2014.11.05

　　公開(公告)日2015.05.13

　　IPC分類號F24J2/24; B01D35/02

　　摘要

　    一種污水加熱及凈化裝置，至少包括上蓋、連接轉軸、污水收集箱、曬水管道、管道支架、支撐架、熱水收集箱、過濾器、過濾器出水管、第一污水進水管和第二污水進水管;所述污水收集箱固定安裝在支撐架上端;所述曬水管道頂端連通污水收集箱，底端固定在管道支架上;所述過濾器設置在熱水收集箱與管道支架中間的空腔處;所述過濾器出水管與過濾器和熱水收集箱連通;所述第一污水進水管和第二污水進水管均設置在過濾器上端，并且與曬水管道連通;它使得人們生活用過的污水進行加熱及過濾，彌補了現有技術的不足，進一步提高了生活用水的高效率，并且節能環保。

　　權利要求書

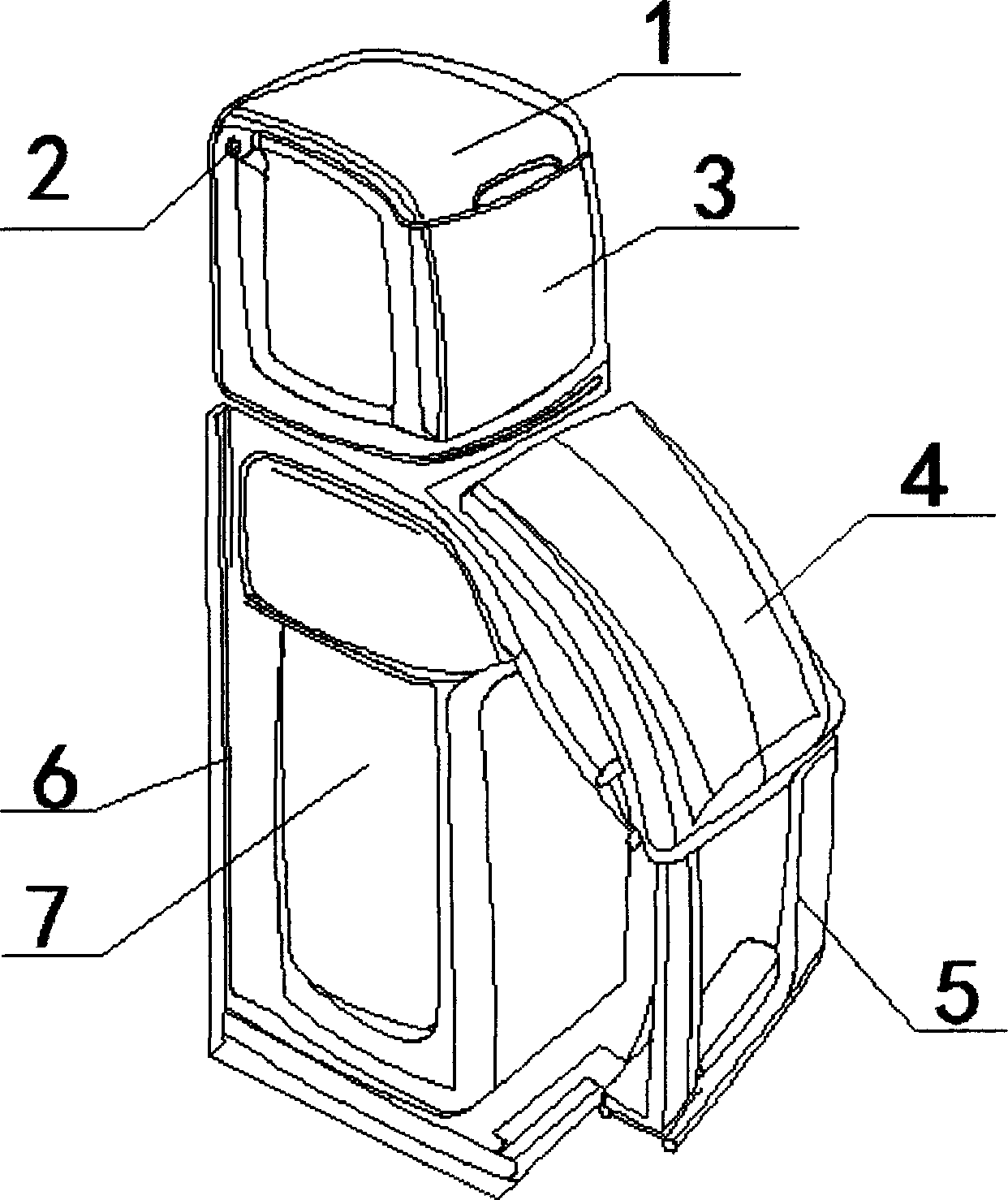

　　1.一種污水加熱及凈化裝置，至少包括上蓋(1)、連接轉軸(2)、 污水收集箱(3)、曬水管道(4)、管道支架(5)、支撐架(6)、 熱水收集箱(7)、過濾器(8)、過濾器出水管(9)、第一污水進 水管(10)和第二污水進水管(11);其特征在于：所述上蓋(1) 通過連接轉軸(2)與污水收集箱(3)上左端連接;所述污水收集箱 (3)固定安裝在支撐架(6)上端;所述曬水管道(4)頂端連通污 水收集箱(3)，底端固定在管道支架(5)上;所述過濾器(8)設 置在熱水收集箱(7)與管道支架(5)中間的空腔處;所述過濾器出 水管(9)與過濾器(8)和熱水收集箱(7)連通;所述第一污水進 水管(10)和第二污水進水管(11)均設置在過濾器上端，并且與曬 水管道(4)連通。

　　2.根據權利要求1所述的一種污水加熱及凈化裝置，其特征在 于：所述曬水管道(4)外端設置有保護外罩;所述上蓋(1)與污水 收集箱(3)連接處為轉動結構。

　　3.根據權利要求1所述的一種污水加熱及凈化裝置，其特征在 于：整個污水凈化及加熱裝置為立體結構，并且管道支架(5)和支 撐架(6)固定連為一體。

　　說明書

　　一種污水加熱及凈化裝置

　　技術領域

　　本實用新型涉及一種生活用品，尤其是一種污水加熱及凈化裝 置。

　　背景技術

　　水，作為一種人們生活必備物質，人們的生活等離不開水源。 目前在大城市中出現較多的水源不足以及水價格昂貴的情形，人們為 了將水源做到充分重復高效率的使用，凈水器的出現就滿足了人們的 需要;但是現有的凈水器一般具有電源加熱的功能，使用電能加熱無 非給人們經濟帶來負擔，使得消費者不愿去購買凈水器;如何實現污 水的凈化并且不用電能加熱時目前所需解決的技術問題。

　　實用新型內容

　　現有技術不能滿足人們的需要，為彌補現有技術不足，本實用新 型旨在提供一種污水加熱及凈化裝置。

　　為實現上述目的，本實用新型采用以下技術方案：一種污水加熱 及凈化裝置，至少包括上蓋、連接轉軸、污水收集箱、曬水管道、管 道支架、支撐架、熱水收集箱、過濾器、過濾器出水管、第一污水進 水管和第二污水進水管;所述上蓋通過連接轉軸與污水收集箱上左端 連接;所述污水收集箱固定安裝在支撐架上端;所述曬水管道頂端連 通污水收集箱，底端固定在管道支架上;所述過濾器設置在熱水收集 箱與管道支架中間的空腔處;所述過濾器出水管與過濾器和熱水收集 箱連通;所述第一污水進水管和第二污水進水管均設置在過濾器上 端，并且與曬水管道連通。

　　作為本實用新型的優化技術方案：所述曬水管道外端設置有保護 外罩;所述上蓋與污水收集箱連接處為轉動結構。

　　進一步，整個污水凈化及加熱裝置為立體結構，并且管道支架和 支撐架固定連為一體。

　　本實用新型的有益效果是：該污水加熱及凈化裝置，它使得人們 生活用過的污水進行加熱及過濾，彌補了現有技術的不足，進一步提 高了生活用水的高效率，并且節能環保;此外，過濾器安裝在支撐架 中，取出拆卸更換方便;整體結構簡單，實用性強，制造方便，易于 推廣使用。
