申請日2014.10.23

　　公開(公告)日2015.04.15

　　IPC分類號C02F1/48

　　摘要

　　本發明屬于水處理技術領域，具體涉及一種用于水管管外的永磁式水處理器。包括管外放置的強磁源，強磁源包括兩塊極性相反的磁性物N和S，在N與S的下端分別設置有底腳Nf和Sf，兩底腳位于強磁源下端貼緊管道外壁。本發明具有安裝使用方便，磁性強，可有效在空調、冷卻器、鍋爐等水處理系統中使用，具有環保節能等技術優勢。

　　權利要求書

　　1.一種管外永磁式水處理器，其特征在于：包括管外放置的強磁源(1)，所述強磁源 包括兩塊極性相反的磁性物N和S，在N與S的下端分別設置有底腳Nf和Sf，兩 底腳位于強磁源(1)下端貼緊管道(2)外壁。

　　2.如權利要求1所述的一種管外永磁式水處理器，其特征在于：所述的管道(2)壁厚 ≤24.5mm，直徑≤1500mm。

　　3.如權利要求1所述的一種管外永磁式水處理器，其特征在于：所述強磁源(1)于管 道側壁上對稱放置。

　　說明書

　　一種管外永磁式水處理器

　　技術領域

　　本發明屬于水處理技術領域，具體涉及一種用于水管管外的永磁式水處理器。

　　背景技術

　　在冷卻水循環、生活水處理過程中，由于水中含有一定的金屬離子如鈣離子、鎂離子等，在受熱過程中金屬離子形成沉淀凝結成水垢凝結在管壁上，降低冷卻系統的換熱效率。

　　現有的水處理過程中多采用化學方法，將冷卻水管脫堿，降低管壁水垢的凝聚，減少水中的藻類無物質，脫除水中的氧氣，減少氧化反應的發生。但傳統的化學水處理方法消耗大量的濃硫酸等化學試劑，對環境具有一定的污染，同時濃硫酸作為高危險物質長期使用會對操作者的身體造成傷害，且為管制性化學試劑，使用及購買手續復雜，造成較高的生產使用成本。磁化水處理器在一定程度上彌補了化學水處理的弊端，是一種節能、環保、健康的水處理新方法。但現有的磁化水理器存在一定的缺限，如磁場強度不夠、水磁化效率低，安裝在被處理管路內部容易堵塞、堵塞后不容易清理，磁塊腐蝕脫落，使用時間短，安裝更換不便等。

　　目前，隨著工業用水的增加，水資源的污染越來越嚴重，對污水的處理成為被人們廣泛關注的話題，但是目前常使用的污水處理設備建造費用較高，污水處理成本較大，污水處理不夠徹底，帶有二次污染，因此急需一種節能、環保、健康無污染，同時處理成本低，使用安裝更換簡便的水處理工藝。

　　發明內容

　　為解決上述現有技術中的問題，本發明旨在提供一種節能、環保、健康的磁性水處理器，該水處理器安裝使用方便，磁性強，可有效對空調、冷卻器、鍋爐等水處理系統中使用。本發明通過以下技術方案實現：

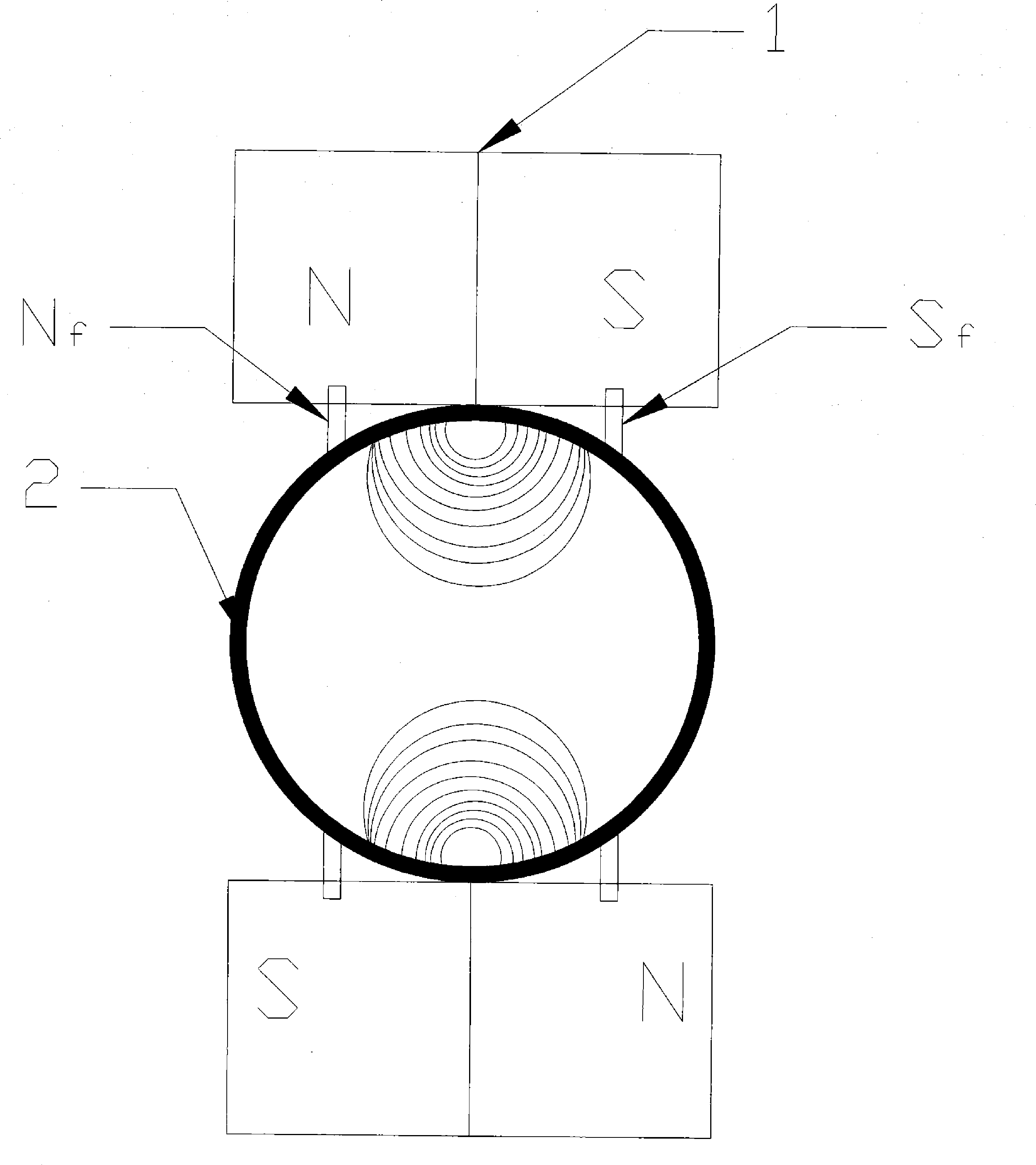

　　一種管外永磁式水處理器，包括管外對稱放置的強磁源1，所述強磁源包括兩塊極性相反的磁性物N和S，在N與S的下端分別設置有底腳Nf和Sf，兩底腳位于強磁源 1下端貼緊管道2外壁。

　　具體的，所述的管道2壁厚≤24.5mm，直徑≤1500mm。

　　具體的，所述強磁源1于管道側壁上對稱放置。

　　在強磁鐵的兩側有兩個極性組反的塊狀物(N和S)，每一塊部有一個底腳(Nf和Sf)，它們在磁鐵的下部緊貼著管道。極塊和底腳會聚集來自磁鐵的磁力線具有很強的磁性，足以克服管壁的抗磁性，在管道內壁圓弧處放射出很強的磁力線。管道內的磁力和管道內的流體垂直相交。根據法拉第定律，由于液體切割磁力線會產生電流，使液體電離，同時流體內的固體物質被溶解或處于懸浮狀態。在電場作用下，使管壁帶負電，這樣可防止管壁腐蝕、結垢和藻類微生物的粘附。

　　本發明吸附于管外、其超強的磁力線在不需外來電源的情況下穿透管壁在25.4mm以內的管壁而在管內局部形成永久性的磁場，當管內水(導體)流經此磁場時垂直90℃切割磁力線而形成法拉第發電機，水就如電極般產生可測量性的電流，水與管子形成兩極化，水為正、管壁為負，負電性的管子形成陰極性保護。在整個系統內任意點上，均可測出電位差，使得被處理水發生離子化，水分子有序排序，水中鈣鎂鹽類提前在水中析出形成疏松狀水渣沉積水中，隨水流排污排放。同時在水磁化過程中負電性的氧(oxygen)原子被負電性管子排斥而無法腐蝕管壁;負電性的碳酸根離子(Carbonate ions)同樣被負電性管子排斥而無法結垢;正電性的氫被負電性的管壁吸引而溶解已結成的垢與鐵銹，但氫無法與干凈的管壁作用;水分子的氫鍵變弱而減少水的表面張力，從而增加了水的溶解力及加速沉淀效果;同時產生氫氧根離子(OH-)可達到氧化殺菌的目的。

　　綜上所述，本發明是一種物理磁化水處理方法，處理效果好，同時避免化學世界的大范圍使用，對環境無污染，使用效果好，節能環保，僅需要強磁鐵的作用即可實現水處理工藝。
