申請日2014.10.21

　　公開(公告)日2015.01.21

　　IPC分類號C02F11/02; A01K67/033; A23K1/00; C05F3/00

　　摘要

　　本實用新型涉及一種利用養殖蚯蚓處理城市污水廠污泥的裝置，包括控溫棚和圍繞于污泥床四周的排水槽并最終匯集至收集池，在控溫棚內設有一個或多個頂部敞開的蚯蚓床，蚯蚓床內部自下而上設置有污泥層、載體層以及遮陽層;蚯蚓床上側面設置有與蚯蚓床內部連通的排水槽，多個蚯蚓床的排水槽在匯聚后通入收集池，在控溫棚內位于蚯蚓床的上面設置有噴淋裝置。利用本實用新型的裝置及工藝進行的污泥處理不會產生二次污染，得到的產物可以用作肥料及飼料，用途廣泛。

　　權利要求書

　　1.一種利用養殖蚯蚓處理城市污水廠污泥的裝置，其特征在于包括控溫棚和收 集池，在控溫棚內設置有一個或多個頂部敞開的蚯蚓床，蚯蚓床內部自下而 上設置有污泥層、載體層以及遮陽層;延蚯蚓床底部設置有環繞蚯蚓床的排 水槽，多個排水槽通過通道匯聚后通入所述的收集池中，在所述控溫棚內蚯 蚓床的上方設置有噴淋裝置。

　　2.如權利要求1所述的利用養殖蚯蚓處理城市污水廠污泥的裝置，其特征在于 所述的污泥層：載體層：遮陽層的厚度比為4:1:1。

　　3.如權利要求1所述的利用養殖蚯蚓處理城市污水廠污泥的裝置，其特征在于 所述的控溫棚內具有鋼結構支架。

　　4.如權利要求1所述的利用養殖蚯蚓處理城市污水廠污泥的裝置，其特征在于 所述的蚯蚓床上設置有污泥輸送裝置。

　　5.如權利要求1所述的利用養殖蚯蚓處理城市污水廠污泥的裝置，其特征在于 所述的控溫棚內設有溫度和濕度的檢測裝置。

　　6.如權利要求1所述的利用養殖蚯蚓處理城市污水廠污泥的裝置，其特征在于 所述的控溫棚內設置有照明裝置。

　　說明書

　　一種利用養殖蚯蚓處理城市污水廠污泥的裝置

　　[技術領域]

　　本實用新型涉及城市污水廠污泥處理技術領域，具體的說是一種利用養殖 蚯蚓處理城市污水廠污泥的裝置。

　　[背景技術]

　　城市污水廠的污泥是指處理污水所產生的固態、半固態及液態的廢棄物,是 一種由有機殘片、細菌體、無機顆粒、膠體等組成的極其復雜的非均質體。任 意排放不加處理的污泥會對環境造成嚴重的污染。隨著城市化的進展和環境質 量標準的日益提高,污水處理率和處理程度也日益得到提高和深化,因此污泥的 產量也大大提高。據統計,2003年全國每年的污泥(干重計)產量約為130萬噸, 而且以每年10%的速度遞增。如果大量的污泥不加處置就任意堆放和投棄,會對 環境造成新的污染。因此,如何將數量大、成分復雜的城市污水污泥進行處理處 置,使其減量化、穩定化、無害化、資源化,已經成為全球廣泛關注的課題之一。

　　目前，污泥的最終處置及綜合利用主要有以下四種：

　　1、衛生填埋，是從傳統的堆放和填地發展起來的一項最終處置技術。它的 優點是投資少、容量大、見效快,并且還可以增加一部分城市建設用地。基本方 式是城市污泥經過簡單的滅菌處理,直接傾倒于低地或谷地制造人工平原。但是 這種方法占地面積大,而且污泥中含有的各種有毒有害物質,會通過雨水的侵 蝕和滲透作用污染地下水,并不能徹底地避免環境污染,并且還有填埋場構筑 物中的沼氣的累計可能產生火災或爆炸,有潛在的危險性，目前已被法律所禁 止。

　　2、污泥焚燒，由于在焚燒過程中產生的二惡英極易從焚燒設備中泄露，二 惡英是一種極易致癌物，對人體的健康影響很大，而且，需要高昂的設備投入 及日常維護費用。例如，一個150萬人口的城市，每天的城市污泥量大約為300 噸，而焚燒廠的設備投入高達3億元，每噸污泥還需大約300元的處理成本。

　　3、土地利用，污泥的土地利用已有多年歷史,主要包括污泥農用,污泥用 于森林與園藝、廢棄礦場等場地的改良等。污泥中含有豐富的有機物和N、P、 K等營養元素以及植物生長必需的各種微量元素C a、Mg、Zn、Cu、Fe等,施 用于農田能夠改良土壤結構、增加土壤肥力、促進作物的生長。污泥的土地利 用是一種安全積極的污泥處置方式,在美國約有40%左右的污泥采用土地利用 的方式進行處置。盡管污泥的土地利用有能耗低、可回收利用污泥中養分等優 點,但污泥中也含大量病原菌、寄生蟲(卵),以及銅、鋁、鋅、鉻、汞等重金屬 和多氯聯苯、二噁英、放射性核素等難降解的有毒有害物。一般來說,污泥要作 土地處置必須經無毒無害化處理,否則,污泥中的有毒有害物質會導致土壤或 水體的二次污染。

　　4、干化轉換，該方法同樣也需要高昂的設備投入及日常維護費用。例如， 一個150萬人口的城市，每天的城市污泥量大約為300噸，干化處理廠的設備 投入約為1億元，每噸污泥的處理成本約200元。而且大量的污泥需要露天堆 放，污泥散發的惡臭會嚴重影響周邊地區的生態環境。

　　5、污泥堆肥，此種方式對污泥的標準要求比較嚴格，通常需要經過數道工 序處理，同樣需要建造大型的污泥堆放場，而且該方法對于含有各種各樣污染 物和重金屬的城市污泥，其效果往往無法達到國家的環保要求。

　　盡管世界各地對污泥的處理、處置和管理措施不盡相同,但最終的目的都是 使污泥經過減量、穩定和無害化處理后作為資源加以綜合利用。污泥處理處置 和利用應同時考慮環境、經濟、社會三方面的因素,污泥作為一種有價值的資源, 進行穩定化、無害化處理后再利用,既解決了污泥的出路問題,又開發了新的資 源,滿足了可持續發展的需求。當然,各地區應根據各自經濟發展水平,制定和 實施目前適宜的處理處置技術,但選擇具體方法時應及早考慮短期適用目標與 終極發展目標的漸進銜接。

　　[發明內容]

　　本實用新型的目的在于克服現有處理技術的不足，并吸取了現有處理技術 優點，提供一種利用養殖蚯蚓處理城市污水廠污泥的裝置及方法。

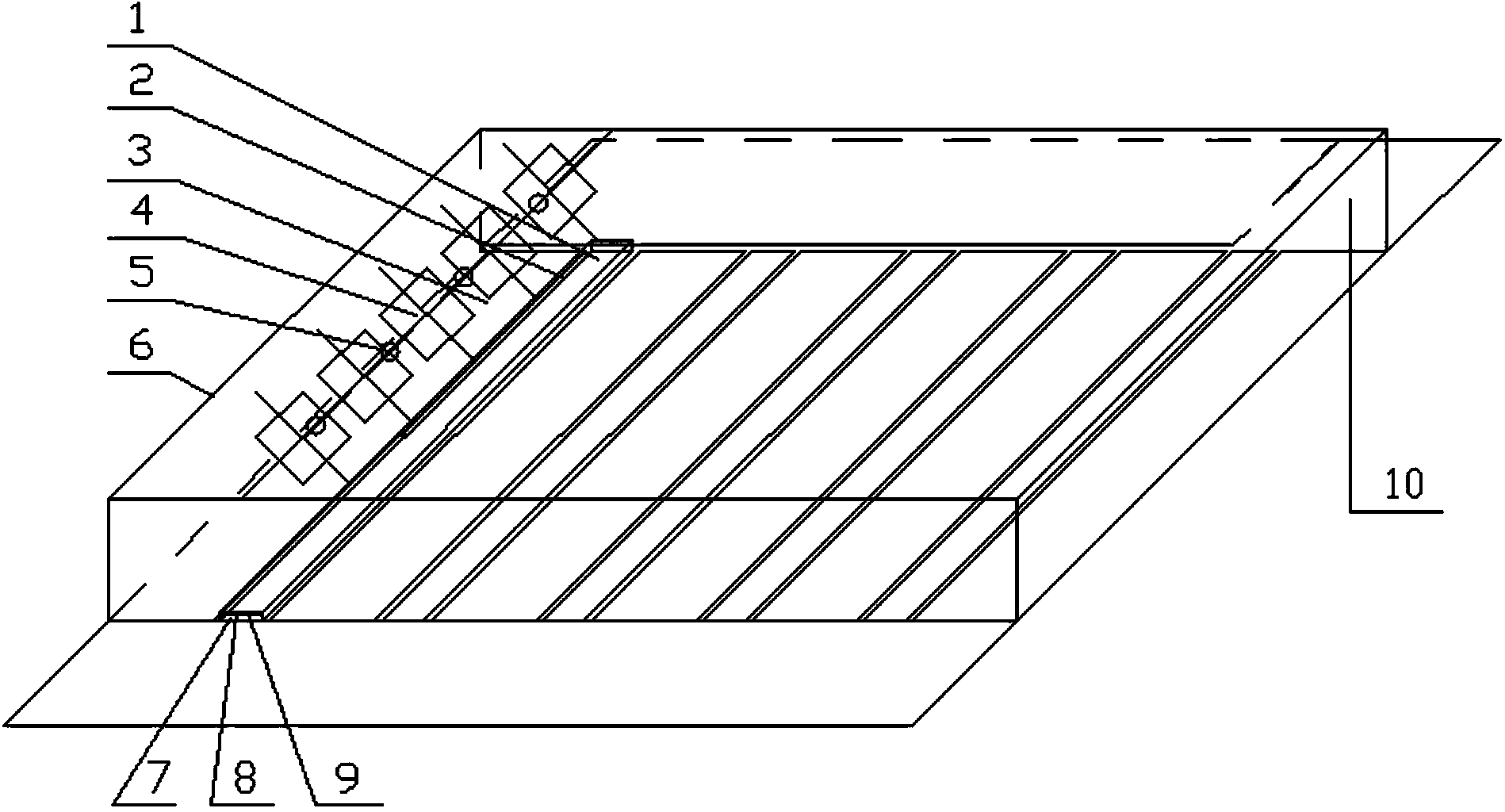

　　為了實現上述目的，設計了一種利用養殖蚯蚓處理城市污水廠污泥的裝置， 包括控溫棚和收集池，在控溫棚內設置有一個或多個頂部敞開的蚯蚓床，蚯蚓 床內部自下而上設置有污泥層、載體層以及遮陽層;延蚯蚓床底部設置有環繞 蚯蚓床的排水槽，多個排水槽通過通道匯聚后通入所述的收集池中，在所述控 溫棚內蚯蚓床的上方設置有噴淋裝置。

　　上述結構具有如下優化結構：

　　所述的污泥層：載體層：遮陽層的厚度比為4:1:1。

　　所述的控溫棚內具有鋼結構支架。

　　所述的蚯蚓床上設置有污泥輸送裝置。

　　所述的控溫棚內設有溫度和濕度的檢測裝置。

　　所述的控溫棚內設置有照明裝置。

　　與現有技術相比，本實用新型具有以下優點：

　　1、污泥經蚯蚓消化處理不會產生二次污染。

　　2、蚯蚓處置污泥與其它方法比較，具有顯著的經濟效益。例如，一個100 萬人口的城市，每天的城市污泥量大約為150噸，蚯蚓養殖場、運輸設備等其 它工具的投入約100萬元，設備維護費用較低。

　　3、污泥轉化為蚯蚓糞后，可作為生產有機肥的基料，蚓糞中的腐植質、氮、 磷、鉀和碳素比一般農家肥4-5倍，是優質的農家肥料，還可以代替部分能量飼 料，用于喂養經濟動物。

　　4、蚯蚓將污泥轉化為蚯蚓糞后，部分蚯蚓繼續處理添加的污泥，經過繁殖 產生的多余蚯蚓可以作為優質的蛋白質飼料，用于喂養家禽，可有效增加蛋重 和產蛋量，用于喂養家畜和水產動物，可有效提高增重率。

　　5.本實用新型的裝置及方法能廣泛的應用于大型城市污水廠、造紙廢水處理 及食品廢水處理的污泥處理等各種領域。
