申請日2014.11.04

　　公開(公告)日2015.03.11

　　IPC分類號C25D21/22; C02F103/16; C02F9/10; C02F9/04

　　摘要

　　本實用新型公開了一種用于鉻酸回收的電鍍退鉻廢水處理系統，主要由退鉻廢水反應系統、石英砂過濾器、離子交換柱和回用水池組成，其特征在于：退鉻廢水反應系統主要由依次連接的反應池、清洗池、氧化槽、鉻酸池、過濾器和鉻酸回用池組成，反應池內的沉淀物脫水后進入清洗池，清洗后的沉淀物輸送至氧化槽內，氧化槽上清液進入到鉻酸池內，鉻酸池的出水經過濾器過濾后進入鉻酸回用池進行回用;反應池和清洗池的上清液進入石英砂過濾器，出水進入離子交換柱，然后自流進入回用水池。本系統相比于傳統的電鍍退鉻廢水處理方法可實現鉻酸回收，減少電鍍廢水處理產生的廢棄物的排放，保護環境。

　　權利要求書

　　1.一種用于鉻酸回收的電鍍退鉻廢水處理系統主要由退鉻廢水反應系統、石英砂過濾器、離子交換柱和回用水池組成，其特征在于：退鉻廢水反應系統主要由依次連接的反應池、清洗池、氧化槽、鉻酸池、過濾器和鉻酸回用池組成，反應池內的沉淀物脫水后進入清洗池，清洗后的沉淀物輸送至氧化槽內，氧化槽上清液進入到鉻酸池內，鉻酸池的出水經過濾器過濾后進入鉻酸回用池進行回用;反應池和清洗池的上清液進入石英砂過濾器，出水進入離子交換柱，然后自流進入回用水池。

　　2.根據權利要求1所述的用于鉻酸回收的電鍍退鉻廢水處理系統，其特征在于：反應池和清洗池內均設有攪拌裝置和pH計，反應池前端裝有堿的加藥裝置，所述的堿為氫氧化鈉。

　　3.根據權利要求1所述的用于鉻酸回收的電鍍退鉻廢水處理系統，其特征在于：氧化槽前端裝有氧化助劑的加藥裝置，所述的氧化助劑為過氧化氫，氧化槽內設有OPR測量計。

　　4.根據權利要求1所述的用于鉻酸回收的電鍍退鉻廢水處理系統，其特征在于：離子交換柱裝有陰離子交換樹脂，離子交換柱設有反洗水箱和蒸發釜。

　　說明書

　　一種用于鉻酸回收的電鍍退鉻廢水處理系統

　　技術領域

　　本實用新型涉及電鍍廢水處理領域，具體涉及一種用于鉻酸回收的電鍍退鉻廢水處理系統。

　　背景技術

　　電鍍工業是我國重要的加工行業，電鍍退鉻過程中一般采用鹽酸浸泡，通過浸泡鍍件上的鉻金屬生成三氯化鉻鹽，當退鉻液中鹽酸的濃度降低到一半時，鹽酸退鉻的速度將變得很緩慢，此時必須更換鹽酸退鉻液，退鉻液中含有大量的Cr3+和稀鹽酸，現有處理工藝是將退鉻液排放到污水處理站，采用化學沉淀法集中處理使三價鉻生產氫氧化鉻沉淀后達標排放。化學沉淀法處理退鉻廢水生成的鉻渣屬于危險廢棄物，處理不當易破壞地表生態環境、大氣環境，污染水體，而現有鉻渣綜合利用處理方法因工藝成本高，吃渣量少，解毒不徹底不能廣泛推廣，因此應設計一種可實現鉻酸回收的電鍍退鉻廢水綜合處理工藝，減少電鍍廢水處理產生的廢棄物的排放，保護環境。

　　發明內容

　　本實用新型的目的是解決現有技術中存在的問題，提供一種用于回收鉻酸，提高環境效益、經濟效益的電鍍退鉻廢水處理系統。

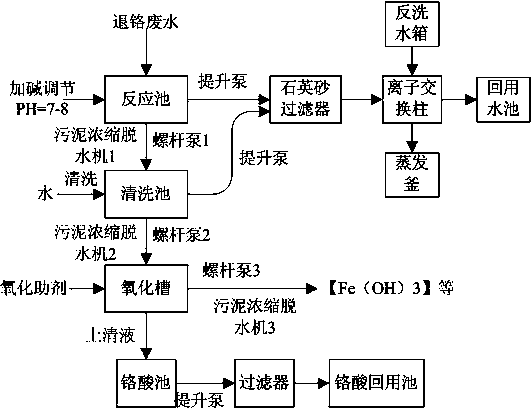

　　本實用新型采用以下技術方案：一種用于鉻酸回收的電鍍退鉻廢水處理系統主要由退鉻廢水反應系統、石英砂過濾器、離子交換柱和回用水池組成，其特征在于：退鉻廢水反應系統主要由依次連接的反應池、清洗池、氧化槽、鉻酸池、過濾器和鉻酸回用池組成，反應池內的沉淀物脫水后進入清洗池，清洗后的沉淀物輸送至氧化槽內，氧化槽上清液進入到鉻酸池內，鉻酸池的出水經過濾器過濾后進入鉻酸回用池進行回用;反應池和清洗池的上清液進入石英砂過濾器，出水進入離子交換柱，然后自流進入回用水池。

　　上述方案中所述的反應池和清洗池內均設有攪拌裝置和pH計，反應池前端裝有堿的加藥裝置，所述的堿為氫氧化鈉。

　　上述方案中所述的氧化槽前端裝有氧化助劑的加藥裝置，所述的氧化助劑為過氧化氫，氧化槽內設有OPR測量計。

　　上述方案中所述的離子交換柱裝有陰離子交換樹脂，離子交換柱設有反洗水箱和蒸發釜。通過反洗水箱進行陰離子交換樹脂的再生，再生廢液進入蒸發釜濃縮。
