申請日2013.08.02

　　公開(公告)日2015.02.11

　　IPC分類號E03C1/12

　　摘要

　　本發明涉及一種樓宇集中式衛浴間廢水利用技術，本發明對樓宇衛浴間使用后的廢水進行合理分流，將洗浴后產生的廢水通過雜質過濾器和水質凈化器進行清潔，以達到衛生間沖洗用水標準，并在樓層間設置集水箱對其進行存儲，用來提供衛生間沖洗用水，沖洗后的廢水直接排入樓宇排水管道。本發明的樓宇集中式衛浴間廢水利用技術與已有的廢水利用技術相比具有如下優點：一是充分實現對洗浴后廢水的二次利用，同時縮短用水路程;二是蓄水箱安置位置靈活，不占用樓層地面空間，結構簡單，使用方便;三是在節約水資源的同時并沒有產生額外能耗，利用水的自重實現蓄水及二次供水，綠色環保。

　　權利要求書

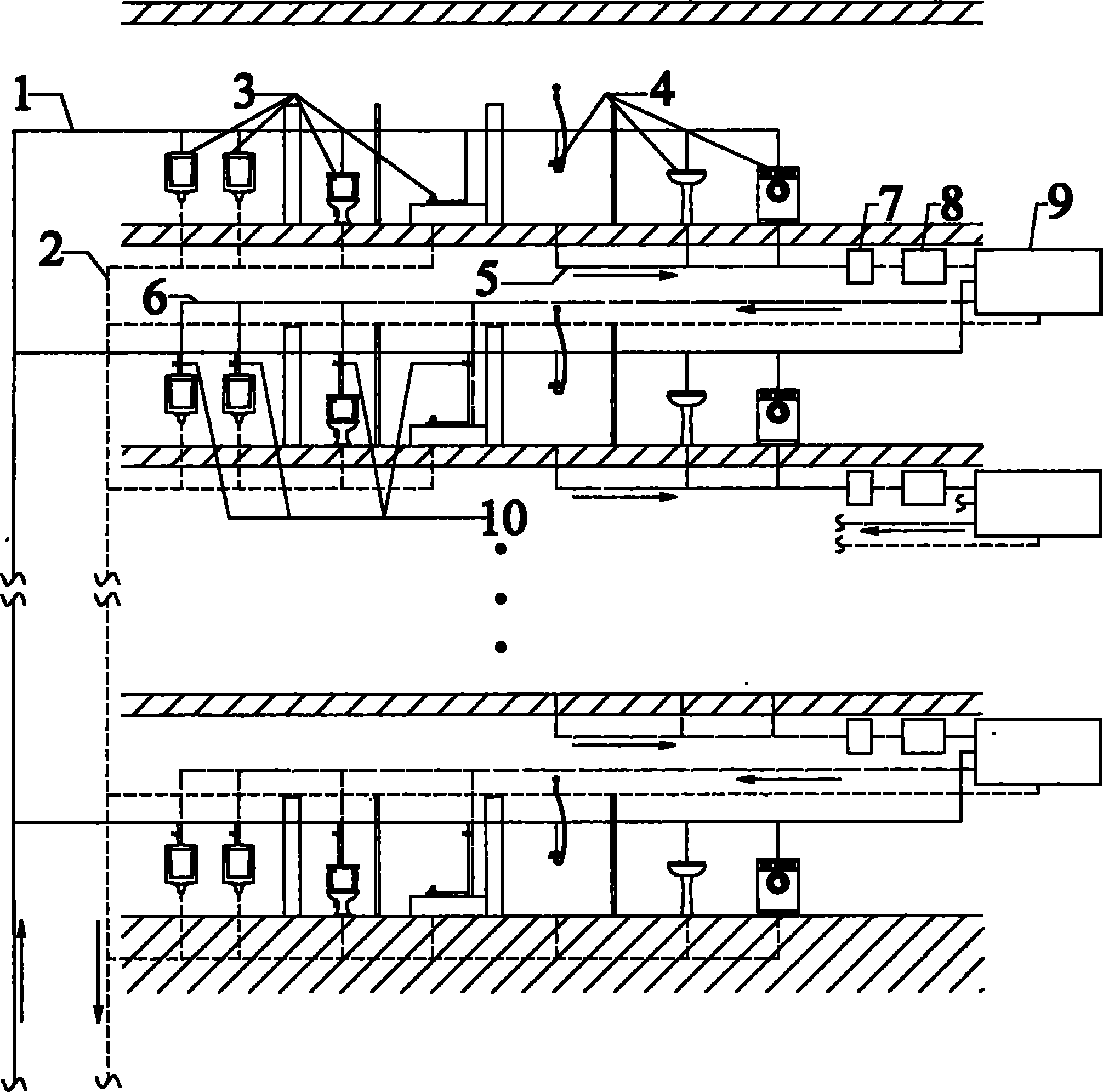

　　1.一種樓宇集中式衛浴間廢水利用技術，其特征在于包括樓宇給水管道(1)、樓宇排水 管道(2)、用水裝置(3)、用水裝置(4)、蓄水箱進水管(5)、蓄水箱出水管(6)、雜質過濾器(7)、 水質凈化器(8)、樓層間蓄水箱(9)和閥門(10)。

　　2.要求1所述的樓宇集中式衛浴間廢水利用技術，其特征在于所述設置有樓層間蓄水箱 (9)。

　　3.要求1所述的樓宇集中式衛浴間廢水利用技術，其特征在于所述雜質過濾器(7)，包 括安裝于內部的3-5組過濾網，順水流方向依次為粗中細3個等級過濾網。

　　說明書

　　一種樓宇集中式衛浴間廢水利用技術

　　技術領域：

　　本發明涉及一種廢水利用技術，尤其涉及一種樓宇集中式衛浴間廢水利用技術。

　　背景技術：

　　水是人類賴以生存的最重要的資源之一，人類的生活離不開水，水對人類生存、社會發 展和經濟建設起到至關重要的作用，水資源每時每刻都在消耗著，僅生活用水就需要消耗大 量的水資源，其他方面對水資源的需求更多，隨著人們生活水平的不斷提高，生態環境也在 不斷遭受到破壞，水資源缺陷日益成為嚴重的問題。為了緩解對水資源的消耗，提高水資源 的利用率，目前有一些專門的廢水凈化工程已經建成，而且對工業廢水也進行了良好的控制， 但是對于更廣闊的人們生活空間當中的用水浪費問題一直沒有得到很好地處理，有些地區的 一部分人采用將廚房用水收集起來用于沖洗衛生間，有些地區在建筑頂部和地下加裝水箱及 水泵將廢水從低處提升到高處之后存在集水箱中為廁所提供沖洗用水，以上方法雖然確實提 高了水資源的利用率，不同程度地節約了水資源，但是存在依賴個體自覺，范圍較小以及加 裝水泵等設備，增加耗能的問題，因此難以普及。

　　發明內容：

　　本發明為了解決當前個體節水范圍小以及加裝設備成本高、有額外能耗等問題，提供了 一種樓宇集中式衛浴間廢水利用技術。

　　本發明對樓宇衛浴間使用后的廢水進行合理分流，將洗浴后產生的廢水通過雜質過濾器 和水質凈化器進行清潔，以達到衛生間沖洗用水標準，并在樓層間設置集水箱對其進行存儲， 用來提供衛生間沖洗用水，沖洗后的廢水直接排入樓宇排水管道。

　　本發明的樓宇集中式衛浴間廢水利用技術與已有的廢水利用技術相比具有如下優點：一 是充分實現對洗浴后廢水的二次利用，同時縮短用水路程;二是蓄水箱安置位置靈活，不占 用樓層地面空間，結構簡單，使用方便;三是在節約水資源的同時并沒有產生額外能耗，利 用水的自重實現蓄水及二次供水，綠色環保。本發明提供的技術特別適用于寫字間、辦公樓、 公寓樓、教學樓等大型樓宇，以及車間、實驗樓等多層廠房。
