申請日2013.07.25

　　公開(公告)日2013.12.25

　　IPC分類號C02F1/44

　　摘要

　　本實用新型涉及水處理技術，公開了一種自動調節廢水器，包括電磁閥和反滲透膜，反滲透膜一端連接進水水路，另一端分別連接凈水水路和廢水水路，廢水水路中裝設有TDS探頭，TDS探頭一端連接電控板，電控板與電磁閥相連，TDS探頭的信號輸出端與電控扳的信號輸入端連接，電控板的信號輸出端與電磁閥連接，TDS探頭測定水質并發出信號到電控板，電控板根據信號判斷水的TDS的范圍，并控制電磁閥選擇相應的出口孔徑，實現控制廢水流量的目的。本實用新型克服了現有技術中不能夠根據不同地區的水質調節廢水比的缺點，減少水的浪費，可有效保護反滲透膜，并延長濾芯使用壽命。

　　權利要求書

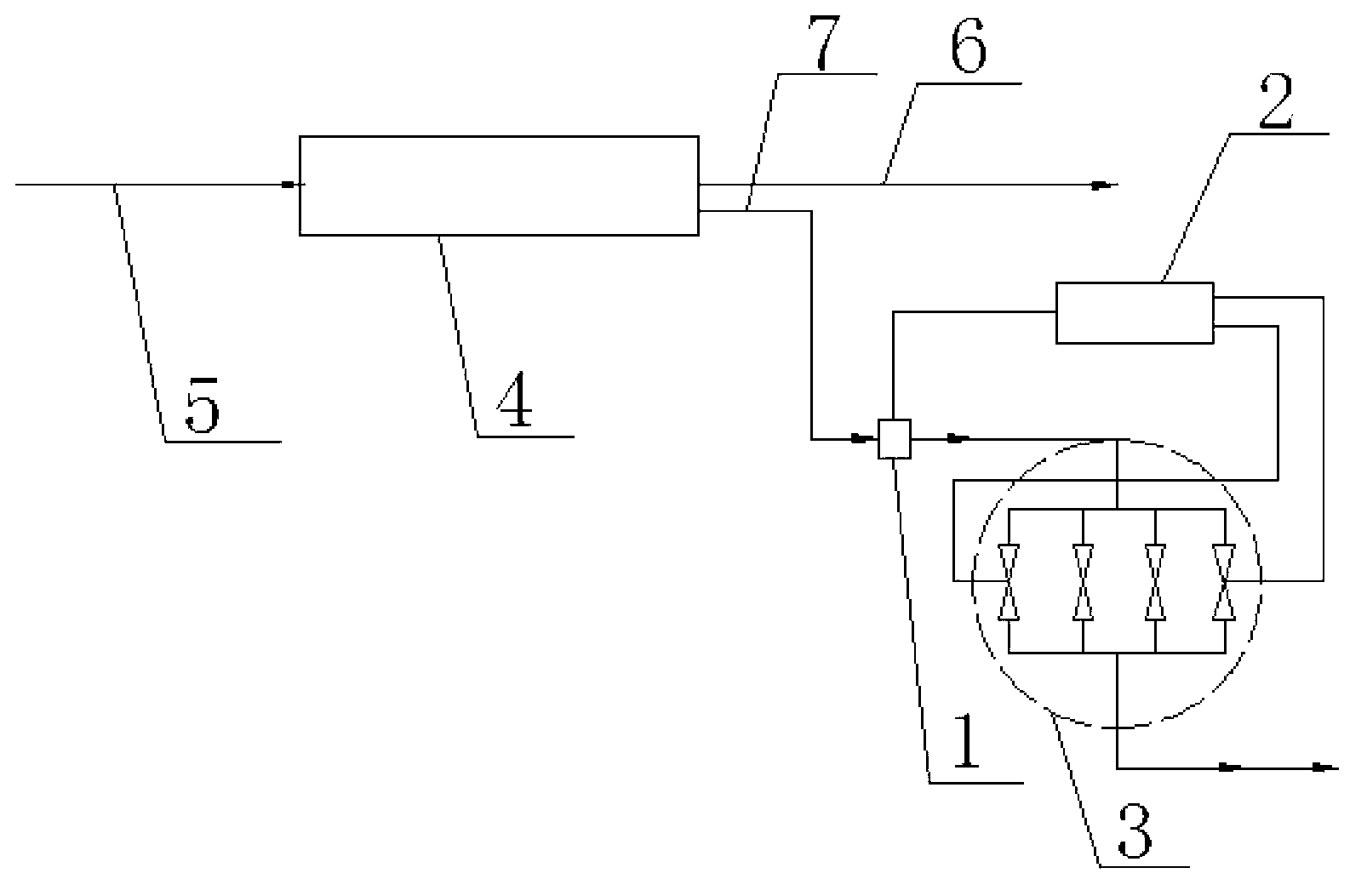

　　1.一種自動調節污水器，包括電磁閥(3)和反滲透膜(4)，反滲透膜(4)一 端連接進水水路(5)，另一端分別連接凈水水路(6)和廢水水路(7)，其特征 在于，廢水水路(7)中裝設有TDS探頭(1)，TDS探頭(1)一端連接電控板 (2)，電控板(2)與電磁閥(3)相連。

　　2.根據權利要求1所述的一種自動調節廢水器，其特征在于，TDS探頭(1)的 信號輸出端與電控扳(2)的信號輸入端連接，電控板(2)的信號輸出端與電 磁閥(3)連接。

　　3.根據權利要求1所述的一種自動調節廢水器，其特征在于，電磁閥(3)為一 個進口和四個出口結構。

　　4.根據權利要求3所述的一種自動調節廢水器，其特征在于，電磁閥(3)四個 出口的孔徑不同。

　　5.根據權利要求1所述的一種自動調節廢水器，其特征在于，TDS探頭(1)為 溶解性總固體探頭。

　　說明書

　　一種自動調節廢水器

　　技術領域

　　本實用新型涉及水處理技術，尤其涉及一種自動調節廢水器。

　　背景技術

　　目前廢水比電磁閥主要是單一比廢水閥，只能設置單一的廢水比，一般設 置為中等水平，不能滿足不同地區水的使用。在水質差的地區，沖洗不足，對 反滲透膜的損壞極大，在水質好的地區，沖洗過度，造成沖洗水的嚴重浪費， 即使按地區設定好合適的廢水比，也會因濾芯長期工作而有所變化，不能起到 調節廢水比的目的。另外一種是電導率探頭和電磁閥的配合使用，但是電磁閥 只能單純起到開閉作用，并不能按實際的濃縮水水質去調節廢水流量大小。

　　發明內容

　　本實用新型針對現有技術中廢水器中廢水比電磁閥只能設置單一的廢水 比，不能夠根據不同地區的水質調節廢水比的缺點，提供了一種能夠自動調節 廢水比的廢水器，采用一個進口和四個出口的廢水比電磁閥，電磁閥根據水的 TDS值自動選擇不同的出口，控制水量大小，避免沖洗不足或者沖洗水的浪費， 同時可有效的保護反滲透膜。

　　為了解決上述技術問題，本實用新型通過下述技術方案得以解決：

　　一種自動調節廢水器，包括電磁閥和反滲透膜，反滲透膜一端連接進水水 路，另一端分別連接凈水水路和廢水水路，廢水水路中裝設有TDS探頭，TDS 探頭一端連接電控板，電控板與電磁閥相連。

　　作為優選，TDS探頭的信號輸出端與電控扳的信號輸入端連接，電控板的 信號輸出端與電磁閥連接。當TDS探頭檢測到廢水的TDS值時，電控板根據 TDS值得范圍控制電磁閥使用不同孔徑出口。

　　作為優選，電磁閥為一個進口和四個出口結構，四個出口的孔徑不同。電 磁閥中有四個出口，并且孔徑大小不同，具有不同的廢水比，可通過孔徑的大 小控制水量，避免沖洗水不足造成對反滲透膜的損壞或者沖洗水的浪費。

　　作為優選，TDS探頭為溶解性總固體探頭。可有效的測量水中的溶解性固 體，TDS值越大則雜質越多。

　　作為優選，反滲透膜材料為芳香族聚酰胺和纖維素醋酸酯的復合膜。由很 薄的致密層和多孔支撐層復合而成，增強機械強度的作用和脫鹽作用。

　　本實用新型由于采用了以上技術方案，具有顯著的技術效果：一種自動調 節廢水器，包括電磁閥和反滲透膜，反滲透膜一端連接進水水路，另一端分別 連接凈水水路和廢水水路，廢水水路中裝設有TDS探頭，TDS探頭一端連接電 控板，電控板與電磁閥相連，TDS探頭的信號輸出端與電控扳的信號輸入端連 接，電控板的信號輸出端與電磁閥連接。電磁閥為一個進口和四個出口結構， 可通過孔徑的大小控制水量，避免沖洗水不足造成對反滲透膜的損壞或者沖洗 水的浪費。TDS探頭為溶解性總固體探頭，可有效的測量水中的溶解性固體， 準確的反應水的質量，反滲透膜材料為芳香族聚酰胺和纖維素醋酸酯的復合膜， 由很薄的致密層和多孔支撐層復合而成，增強機械強度的作用和脫鹽作用。本 實用新型結構簡單合理，組合方便，成本低廉，應用廣泛，采用電路實時控制 方式，精度高，反應快，有效控制廢水流量，可用于所有反滲透凈水機中。
