申請日2013.07.25

　　公開(公告)日2013.11.13

　　IPC分類號C02F9/14

　　摘要

　　本發明提供一種污水調配系統，包括與污水源數量相等的緩沖池，各緩沖池設置于污水預處理系統、生化處理系統、泥水過濾系統的上游;各緩沖池池底等高;各緩沖池分別通過前端電控閥門與各污水源相接;且述緩沖池分別通過后端電控閥門與污水預處理系統相接;各緩沖池內分別設有水位計和水質傳感器;各水位計分別與其對應前端電控閥相關聯，使緩沖池內液面維持預定高度，并且，各緩沖池中液面高度相等;各水質傳感器分別與其對應的緩沖池的后端電控閥相關聯，使各所述后端電控閥按計算比例開啟，在該計算比例下，從各所述緩沖池流出的污水混合后達到預定污染度。該系統可以在對污水源進行公平合理處理的基礎上，保障穩定的污水處理質量。

　　權利要求書

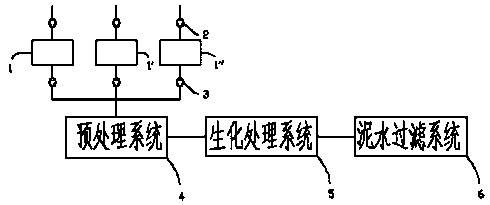

　　1.一種污水調配系統，其特征在于：包括與污水源數量相等的緩沖池(1、1‘、1“)，各所述緩沖池設置于污水預處理系統(4)、生化處理系統(5)、泥水過濾系統(6)的上游;各所述緩沖池的池底等高;各所述緩沖池分別通過前端電控閥門(2)與各所述污水源相接;且各所述緩沖池分別通過后端電控閥門(3)與所述污水預處理系統(4)相接;各所述緩沖池內分別設有水位計和水質傳感器;各所述水位計分別與其對應的緩沖池的前端電控閥(2)相關聯，由所述水位計向所述前端電控閥發送控制信號，使緩沖池內液面維持預定高度，并且，各所述緩沖池中液面高度相等;各所述水質傳感器分別與其對應的緩沖池的后端電控閥(3)相關聯，由各所述水質傳感器向各所述后端電控閥(3)發送控制信號，使各所述后端電控閥按計算比例開啟，在該計算比例下，從各所述緩沖池流出的污水混合后達到預定污染度。

　　2.根據權利要求1所述的污水調配系統，其特征在于：所述計算比例按如下方式確定：設各后端電控閥的開啟度比例為x-1、x-2、x3、x4……xn，n=所述后端電控閥的數量，且x-1+x-2+x3+x4+……+xn=1①，且各所述后端電控閥對應的水質傳感器檢測到的緩沖池中的污水污染度為q-1、q2、q3、q4……qn，則，x-1 q-1+ x-2q2+ x3 q3+ x4 q4+……+ xn qn=預定污染度②;連列①、②兩式，求得的一組x-1、x-2、x3、x4……xn即為所述計算比例。

　　說明書

　　污水調配系統

　　技術領域

　　本發明涉及污水處理設備領域，特別地，是涉及一種污水調配系統。

　　背景技術

　　污水處理是目前工業生產領域經常需要的一道程序，尤其是針對各種紡織、造紙、印染、化工等產業，由于廢水量大，如不進行可靠的污水處理，則將對環境造成極其嚴重的污染。

　　對于目前的污水處理系統，主要包括有預處理系統、生化處理系統、泥水過濾系統三大部分;預處理系統主要由調節池構成，使污水水質保持均勻;生化處理系統主要由厭氧、缺氧、好氧等處理系統構成，在污水處理量較大的情況下，通常由厭氧池、缺氧池、好氧池等生化池構成，在生化處理池中，需要加入厭氧菌、好氧菌等，使它們與污水中的氮、磷元素發生反應，去除富營養物質;泥水過濾系統則主要由氣浮系統、二沉池等構成，主要進行泥漿和清水的物理分離。

　　在目前的污水處理過程中，通常是將各廠家產生的污水通過不同的管道直接通入同一個蓄水池，然后排入所述預處理系統，或者直接將不同污水源排入預處理系統;事實上，由于各污水源的污染狀況不同，而污水處理系統的處理能力是基本穩定的，因此，如采對各污水源混合后的污水進行恒流量處理，則對于污染較嚴重的混合污水，必然處理效果欠佳;而如果對于混合后的污水進行檢測，依據污染程度決定處理流量，則對于污染較重的廠家，需要大量時間進行處理，而對于污染較輕的廠家，則需要面臨大量時間的等待，這顯然是很不公正的;因此，如何對污水源進行公平合理地處理，并在此基礎上保障穩定的污水處理質量，具有十分重要的意義。

　　發明內容

　　針對上述問題，本發明的目的在于提供一種污水調配系統，該系統可以在對污水源進行公平合理處理的基礎上，保障穩定的污水處理質量。

　　本發明解決技術問題所采用的技術方案是：該污水調配系統包括與污水源數量相等的緩沖池，各所述緩沖池設置于污水預處理系統、生化處理系統、泥水過濾系統的上游;各所述緩沖池的池底等高;各所述緩沖池分別通過前端電控閥門與各所述污水源相接;且各所述緩沖池分別通過后端電控閥門與所述污水預處理系統相接;各所述緩沖池內分別設有水位計和水質傳感器;各所述水位計分別與其對應的緩沖池的前端電控閥相關聯，由所述水位計向所述前端電控閥發送控制信號，使緩沖池內液面維持預定高度，并且，各所述緩沖池中液面高度相等;各所述水質傳感器分別與其對應的緩沖池的后端電控閥相關聯，由各所述水質傳感器向各所述后端電控閥發送控制信號，使各所述后端電控閥按計算比例開啟，在該計算比例下，從各所述緩沖池流出的污水混合后達到預定污染度。

　　作為優選，所述計算比例按如下方式確定：設各后端電控閥的開啟度比例為x-1、x-2、x3、x4……xn(n=所述后端電控閥的數量，且x-1+x-2+x3+x4+……+xn=1①)，且各所述后端電控閥對應的水質傳感器檢測到的緩沖池中的污水污染度為q-1、q2、q3、q4……qn，則，x-1 q-1+ x-2q2+ x3 q3+ x4 q4+……+ xn qn=預定污染度②;連列①、②兩式，求得的一組x-1、x-2、x3、x4……xn即為所述計算比例。

　　本發明的有益效果在于： 該污水調配系統在使用時， 首先通過水位計和前端電控閥，使得各污水源分別流入一個緩沖池，并使各緩沖池保持等高的液面，這樣，就可以通過調整各所述后端電控閥的開啟比例，來實現各所述緩沖池的污水流出速度之比例，從而使各所述緩沖池流出的污水混合后達到預定的污染度，這樣，后續的預處理系統、生化處理系統、泥水過濾系統，就可以恒流速恒配置參數的狀況下對污水進行處理;由于該系統使得各污水源排出的污水同時進行處理，因此，不僅實現了公平原則，并且保障了污水的處理質量。
