申請日2015.07.13
公開(公告)日2016.01.13
IPC分類號C02F9/08
摘要
本實用新型公開了一種帶有紫外線處理裝置的壓載水處理系統，所述帶有紫外線處理裝置的壓載水處理系統包括外殼，外殼內設有過濾器，過濾器與進水管相連通，進水管的一端穿過外殼，過濾器通過第一通管與第一殺菌箱相連接，過濾器通過第二通管與第二殺菌箱相連接，第一殺菌箱和第二殺菌箱通過連通管路與第三殺菌箱相連接，第三殺菌箱的出水端連接有出水管且出水管的一端穿出外殼，第一殺菌箱和第二殺菌箱之間設有回流管，回流管上設有能將第一殺菌箱中的水泵入到第二殺菌箱中的水泵，第一殺菌箱內設有臭氧發生器，第二殺菌箱內設有氯氣發生器，第三殺菌箱內設有紫外線處理裝置。優點在于：設計合理，結構簡單，消毒殺菌效果好。
權利要求書

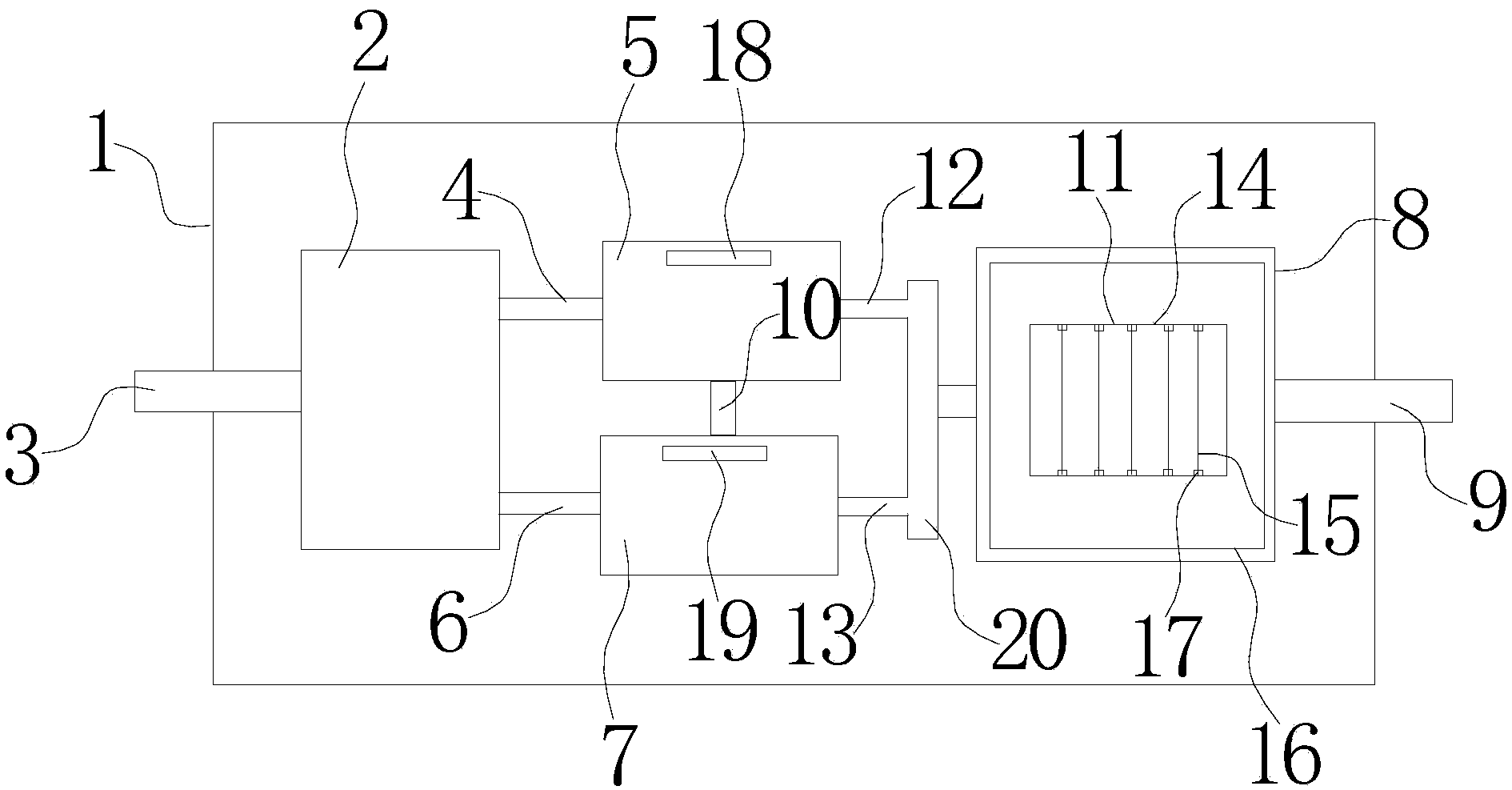

1.一種帶有紫外線處理裝置的壓載水處理系統，其特征在于：包括外殼，所述的外殼內設有過濾器，所述的過濾器與進水管相連通，所述的進水管的一端穿過外殼，所述的過濾器通過第一通管與第一殺菌箱相連接，所述的過濾器通過第二通管與第二殺菌箱相連接，所述第一殺菌箱和第二殺菌箱通過連通管路與第三殺菌箱相連接，所述的第三殺菌箱的出水端連接有出水管且出水管的一端穿出外殼，所述的第一殺菌箱和第二殺菌箱之間設有回流管，所述的回流管上設有能將第一殺菌箱中的水泵入到第二殺菌箱中的水泵，所述的第一殺菌箱內設有臭氧發生器，所述的第二殺菌箱內設有氯氣發生器，所述的第三殺菌箱內設有紫外線處理裝置，所述的連通管路包括與第一殺菌箱相連接的第一連通支管和與第二殺菌箱相連接的第二連通支管，所述的第一連通支管和第二連通支管均與連通總管相連接，所述的第一通管、第二通管、第一連通支管、第二連通支管和回流管上均設有控制閥，所述的臭氧發生器、氯氣發生器、紫外線處理裝置和控制閥與控制機構相連接。
2.根據權利要求1所述的帶有紫外線處理裝置的壓載水處理系統，其特征在于：所述的紫外線處理裝置包括殼體，所述的殼體內設有紫外燈管，所述的紫外燈管通過固定座與殼體滑動連接，所述的殼體內壁上設有供紫外燈管橫向滑動的滑槽，所述的固定座上設有與滑槽相適應的滑動塊。
3.根據權利要求2所述的帶有紫外線處理裝置的壓載水處理系統，其特征在于：所述的第三殺菌箱內設有將紫外線處理裝置和水層隔離的透明隔離板，所述的透明隔離板與第三殺菌箱內壁滑動連接，所述的透明隔離板為0.1-1mm。
說明書
一種帶有紫外線處理裝置的壓載水處理系統
技術領域
本實用新型屬于船用設備技術領域，尤其是涉及一種帶有紫外線處理裝置的壓載水處理系統。
背景技術
壓載水中含有包括了多種生物體，這其中有細菌、病毒和生活在海中和海岸線上的多種成年或幼年期動植物。雖然這些生物體大部分會在壓載水排放時死亡，但仍有一些能在新環境中生存下來。這些非本土物種一旦扎根，會對當地的生態、經濟和公共衛生產生一系列影響。現有的壓載水處理系統中只是簡單地對水進行過濾，而不能徹底殺死細菌、病毒。整體設計還不夠合理，實用性差。
為了對現有技術進行改進，人們進行了長期的探索，提出了各種各樣的解決方案。例如，中國專利文獻公開了一種壓載水處理系統[申請號：CN201320281370.8]，包括壓載水循環泵、壓載水處理裝置、壓載艙和污水收集艙，所述壓載水循環泵、所述壓載水處理裝置和所述壓載艙連接成循環回路，且所述壓載水循環泵設于所述壓載水處理裝置和所述壓載艙之間，所述污水收集艙與所述壓載水處理裝置連接，壓載水由所述壓載艙流出經由所述壓載水循環泵泵入所述壓載水處理裝置中，處理完的壓載水流回所述壓載艙，處理產生的污水流入所述污水收集艙。
上述方案雖然在一定程度上解決了現有技術的不足，但是仍然不能徹底殺死細菌、病毒，消毒效果差，整體設計還不夠合理，實用性差。
實用新型內容
本實用新型的目的是針對上述問題，提供一種消毒殺菌效果好的帶有紫外線處理裝置的壓載水處理系統。
為達到上述目的，本實用新型采用了下列技術方案：本實用新型提供了一種帶有紫外線處理裝置的壓載水處理系統，包括外殼，所述的外殼內設有過濾器，所述的過濾器與進水管相連通，所述的進水管的一端穿過外殼，所述的過濾器通過第一通管與第一殺菌箱相連接，所述的過濾器通過第二通管與第二殺菌箱相連接，所述第一殺菌箱和第二殺菌箱通過連通管路與第三殺菌箱相連接，所述的第三殺菌箱的出水端連接有出水管且出水管的一端穿出外殼，所述的第一殺菌箱和第二殺菌箱之間設有回流管，所述的回流管上設有能將第一殺菌箱中的水泵入到第二殺菌箱中的水泵，所述的第一殺菌箱內設有臭氧發生器，所述的第二殺菌箱內設有氯氣發生器，所述的第三殺菌箱內設有紫外線處理裝置，所述的連通管路包括與第一殺菌箱相連接的第一連通支管和與第二殺菌箱相連接的第二連通支管，所述的第一連通支管和第二連通支管均與連通總管相連接，所述的第一通管、第二通管、第一連通支管、第二連通支管和回流管上均設有控制閥，所述的臭氧發生器、氯氣發生器、紫外線處理裝置和控制閥與控制機構相連接。水從進水管進入到過濾器過濾，過濾除去生活在海中的各種動植物以及其他雜質，過濾后再進行殺菌，控制機構通過控制控制閥，從而改變水的殺菌路徑，當第二通管關閉且第一通管打開時，水通過第一通管進入到第一殺菌箱消毒殺菌，再通過連通管路進入到第三殺菌箱中進行進一步消毒殺菌;當第一通管關閉且第二通管打開時，水通過第二通管進入到第二殺菌箱消毒殺菌，再通過連通管路進入到第三殺菌箱中進行進一步消毒殺菌;當第一通管和第二通管均打開時，水同時通過第一通管和第二通管進行消毒殺菌，消毒殺菌后的水匯集到連通總管中，再進入到第三殺菌箱中進行進一步消毒殺菌;第一通管和第二通管之間通過回流管相連通，利于循環消毒殺菌，殺菌徹底，消毒效果好，整體設計合理，結構簡單，實用性強。
在上述的帶有紫外線處理裝置的壓載水處理系統中：所述的紫外線處理裝置包括殼體，所述的殼體內設有紫外燈管，所述的紫外燈管通過固定座與殼體滑動連接，所述的殼體內壁上設有供紫外燈管橫向滑動的滑槽，所述的固定座上設有與滑槽相適應的滑動塊。可以根據需要調節紫外燈管的分布，靈活性強。
在上述的帶有紫外線處理裝置的壓載水處理系統中：所述的第三殺菌箱內設有將紫外線處理裝置和水層隔離的透明隔離板，所述的透明隔離板與第三殺菌箱內壁滑動連接，所述的透明隔離板為0.1-1mm。透明隔離板對紫外線處理裝置具有保護作用，防止水濺到紫外線處理裝置上。
與現有的技術相比，本帶有紫外線處理裝置的壓載水處理系統的優點在于：
其一，水從進水管進入到過濾器過濾，過濾除去生活在海中的各種動植物以及其他雜質，過濾后再進行殺菌。
其二，控制機構通過控制控制閥，從而改變水的殺菌路徑，當第二通管關閉且第一通管打開時，水通過第一通管進入到第一殺菌箱消毒殺菌，再通過連通管路進入到第三殺菌箱中進行進一步消毒殺菌;當第一通管關閉且第二通管打開時，水通過第二通管進入到第二殺菌箱消毒殺菌，再通過連通管路進入到第三殺菌箱中進行進一步消毒殺菌;當第一通管和第二通管均打開時，水同時通過第一通管和第二通管進行消毒殺菌，消毒殺菌后的水匯集到連通總管中，再進入到第三殺菌箱中進行進一步消毒殺菌;第一通管和第二通管之間通過回流管相連通，利于循環消毒殺菌，殺菌徹底，消毒效果好，整體設計合理，結構簡單，實用性強。
其三，可以根據需要調節紫外燈管的分布，靈活性強。
其四，透明隔離板對紫外線處理裝置具有保護作用，防止水濺到紫外線處理裝置上。
