申請日2013.08.28

　　公開(公告)日2014.04.02

　　IPC分類號C02F11/12; C02F11/00

　　摘要

　　本實用新型公開了一種污泥或廢液干化處理裝置，其特征是：該裝置包括有機械格柵、粉碎機和復合膜蒸發箱，所述粉碎機的出口連接復合膜蒸發箱的進口，所述復合膜蒸發箱包括有上層復合膜(2)、下層復合膜(3)及相應框架，所述復合膜蒸發箱傾斜設置在支撐架(1)上，在復合膜蒸發箱內設有多個不銹鋼加熱槽(6)，各不銹鋼加熱槽(6)中均設有輸送帶(5)。污泥或廢液先經機械格柵分離，將污泥或廢液里的大雜顆粒進行篩選分離，經過分離后的污泥或廢液進行機械粉碎然后用泵打入復合膜低溫蒸發箱進行處理，通過蒸發冷卻的凝結水經后續生化處理后達標排放或回用。本實用新型綜合節能投資少，處理費用低，處理后的水可零排放。

　　權利要求書

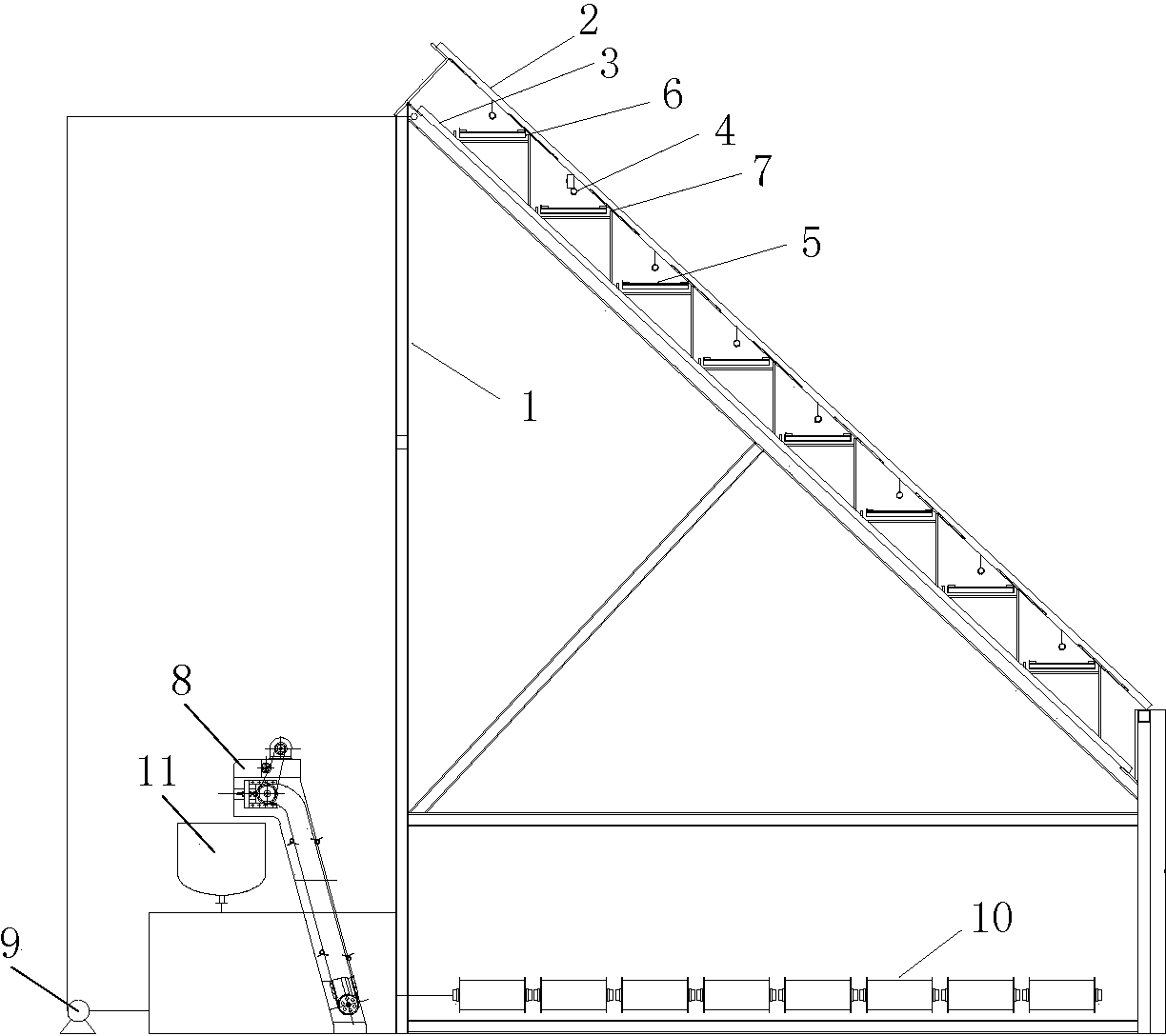

　　1.一種污泥或廢液干化處理裝置，其特征是：該裝置包括有機械格柵、粉碎機和復合膜蒸發箱，所述粉碎機的出口連接復合膜蒸發箱的進口，所述復合膜蒸發箱包括有上層復合膜(2)、下層復合膜(3)及相應框架，所述復合膜蒸發箱傾斜設置在支撐架(1)上，在復合膜蒸發箱內設有多個不銹鋼加熱槽(6)，各不銹鋼加熱槽(6)中均設有輸送帶(5)。

　　2.根據權利要求1所述的污泥或廢液干化處理裝置，其特征是：所述多個不銹鋼加熱槽(6)呈臺階式逐層分布在所述復合膜蒸發箱中。

　　3.根據權利要求1所述的污泥或廢液干化處理裝置，其特征是：所述復合膜蒸發箱中多個不銹鋼加熱槽(6)的上方均設有內循環氣流管(4)。

　　4.根據權利要求1所述的污泥或廢液干化處理裝置，其特征是：所述上層復合膜(2)的內側設有太陽能吸熱層(7)。

　　說明書

　　一種污泥或廢液干化處理裝置

　　技術領域

　　本實用新型屬于一種污泥或廢液綜合處理技術領域，具體地說是一種利用太陽能熱源結合熱泵技術和其它余熱對污泥(廢液)在復合膜低溫蒸發系統中進行加溫蒸發，實現達標排放或回用的裝置。

　　背景技術

　　污泥、廢液、餐廚垃圾、化工廢渣等對環境危害極大，目前常規的處理方法加藥脫水干化填埋等技術，此類技術操作時一般需加聚凝劑、石灰等，加了聚凝劑、石灰后污泥的熱值會下降，污泥體積會增大;如采用填埋工藝則浪費土地資源，操作不當容易產生二次污染，對當地環境造成影響。

　　污泥、廢液等壓出的濾液一般濃度很高，無法保證直接達標排放或回用。而處理達標系統無法密閉操作，處理過程中產生嚴重臭味，對周圍環境造成影響。

　　發明內容

　　本實用新型的目的就是針對上述現有技術的不足，而開發的一種節能安全、工藝流程短、操作方便的污泥或廢液干化處理裝置。

　　本實用新型采用的技術方案如下：

　　一種污泥或廢液干化處理裝置，其特征是：該裝置包括有機械格柵、粉碎機和復合膜蒸發箱，所述粉碎機的出口連接復合膜蒸發箱的進口，所述復合膜蒸發箱包括有上層復合膜、下層復合膜及相應框架，所述復合膜蒸發箱傾斜設置在支撐架上，在復合膜蒸發箱內設有多個不銹鋼加熱槽，各不銹鋼加熱槽中均設有輸送帶。

　　所述多個不銹鋼加熱槽呈臺階式逐層分布在所述復合膜蒸發箱中。

　　所述復合膜蒸發箱中多個不銹鋼加熱槽的上方均設有內循環氣流管。

　　所述上層復合膜的內側設有太陽能吸熱層。

　　本實用新型的有益效果有：

　　工藝流程短，綜合節能投資少，處理費用低，處理后的水可零排放，蒸發后留下的固體干渣可進行焚燒處理或油渣分離后，油可回收利用，渣可做肥料。
