申請日2015.07.13
公開(公告)日2017.04.26
IPC分類號C02F9/06
摘要
本發明公開了一種旋轉水處理裝置，包括處理塔與過濾箱;處理塔上表面設有廢水入口;圓柱結構上表面外側設有電機;圓柱結構內部設有支架;支架上端與下端之間設置支撐板;支架內部設有帶有葉片的轉軸;所述轉軸穿過圓柱結構上表面與電機連接;葉片表面設有吸附膜;吸附膜由多孔纖維編織而成;過濾箱上表面設有廢水入口，內部設有過濾板，底部設有臭氧入口;過濾板由圍網以及設于圍網內部的石英砂層與水滑石層組成。本發明提供的旋轉水處理裝置可及時準確的處理廢水，達到排放要求，保護環境，也為企業造福;裝置組成合理，維護容易。
權利要求書
1.一種旋轉水處理裝置，其特征在于：包括處理塔與過濾箱;所述處理塔上表面設有廢水入口;所述處理塔由圓柱結構與漏斗結構組成;所述圓柱結構上端閉合，下端與漏斗結構結合;所述圓柱結構上表面外側設有電機;所述圓柱結構內部設有支架;所述支架上端安裝在圓柱結構上表面內側，下端為整體結構，支架上端與下端之間設置支撐板;所述支架內部設有帶有葉片的轉軸;所述轉軸穿過圓柱結構上表面與電機連接;所述葉片表面設有吸附膜;所述吸附膜由多孔纖維編織而成;所述過濾箱上表面設有廢水入口，內部設有過濾板，底部設有臭氧入口;所述過濾板由圍網以及設于圍網內部的石英砂層與水滑石層組成;所述石英砂層位于水滑石層上方;所述石英砂層的厚度為30厘米;所述處理塔通過漏斗結構直接連通過濾箱的廢水入口，使得廢水先進入處理塔后再進入過濾箱。
2.根據權利要求1所述旋轉水處理裝置，其特征在于：所述處理塔的廢水入口中心點與轉軸軸線距離為25厘米。
3.根據權利要求1所述旋轉水處理裝置，其特征在于：所述支架中，支撐板之間的距離為5厘米。
4.根據權利要求1所述旋轉水處理裝置，其特征在于：所述多孔纖維的孔隙率為60-70%;孔徑為10-65微米。
5.根據權利要求1所述旋轉水處理裝置，其特征在于：所述吸附膜的密度為300g/L;厚度為0.3mm。
6.根據權利要求1所述旋轉水處理裝置，其特征在于：所述葉片關于轉軸對稱分布。
7.根據權利要求1所述旋轉水處理裝置，其特征在于：所述支架下端與圓柱結構下表面位于同一水平面。
8.根據權利要求1所述旋轉水處理裝置，其特征在于：所述過濾箱底部設有出水口。
9.根據權利要求1所述旋轉水處理裝置，其特征在于：所述支撐板朝向轉軸的一面為弧面結構。
10.根據權利要求1所述旋轉水處理裝置，其特征在于：所述支撐板之間設有連接桿。
說明書
一種旋轉水處理裝置
技術領域
本發明涉及一種廢水裝置，具體涉及一種旋轉水處理裝置，用于電鍍廢水的高效處理。
背景技術
中國是全球水污染最嚴重的國家之一，全國多達70%的河流、湖泊和水庫均受到影響。一項全國性調查表明，在2007年排入各種水體的有機污染物(以化學需氧量表示)中，近20%源自工業。
在生活污水、食品加工和造紙等工業廢水中，含有碳水化合物、蛋白質、油脂、木質素等有機物質。這些物質以懸浮或溶解狀態存在于污水中，可通過微生物的生物化學作用而分解。在其分解過程中需要消耗氧氣，因而被稱為耗氧污染物。這種污染物可造成水中溶解氧減少，影響魚類和其他水生生物的生長。水中溶解氧耗盡后，有機物進行厭氧分解，產生硫化氫、氨和硫醇等難聞氣味，使水質惡化。水體中有機物成分非常復雜，耗氧有機物濃度常用單位體積水中耗氧物質生化分解過程中所消耗的氧量表示。
電鍍工廠排出的廢水和廢液，如鍍件漂洗水、廢槽液、設備冷卻水和沖洗地面水等，其水質因生產工藝而異，往往含油多種金屬離子，一般來說，常含有Cr6+、Cd2+、Ni2+、Cu2+、Zn2+、Fe2+等重金屬;電鍍廢水有毒，危害大。如氰可引起人畜急性中毒，致死，低濃度長期作用也能造成慢性中毒。鎘可使腎臟發生病變，并會引起痛痛病。六價鉻可引起肺癌、腸胃道疾病和貧血，并會在骨、脾和肝臟內蓄積。因此，電鍍廢水必須嚴格控制，妥善處理。
這些未得充分處理的廢水即污染環境，又浪費資源，迫切需要進行資源化利用。水中的各種有機污染物中，不僅在水中存在時間長、遷移范圍廣，而且危害大、處理難度大，一直是環保領域的一個重要研究課題。所以，為了實現廢水的真正有效處理，需要研發一種旋轉水處理裝置，其能夠用于電鍍廢水的高效處理。
發明內容
本發明的發明目的是提供一種旋轉水處理裝置，可以有效地去除水中的金屬離子和有機物。
為達到上述發明目的，本發明采用的技術方案是：

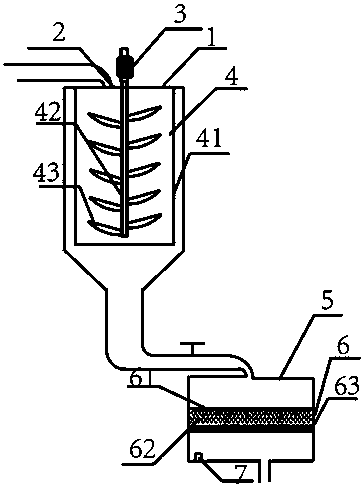

一種旋轉水處理裝置，包括處理塔與過濾箱;所述處理塔上表面設有廢水入口;所述處理塔由圓柱結構與漏斗結構組成;所述圓柱結構上端閉合，下端與漏斗結構結結合;所述圓柱結構上表面外側設有電機;所述圓柱結構內部設有支架;所述支架上端安裝在圓柱結構上表面內側，下端為整體結構，支架上端與下端之間設置支撐板;所述支架內部設有帶有葉片的轉軸;所述轉軸穿過圓柱結構上表面與電機連接;所述葉片表面設有吸附膜;所述吸附膜由多孔纖維編織而成;所述過濾箱上表面設有廢水入口，內部設有過濾板，底部設有臭氧入口;所述過濾板由圍網以及設于圍網內部的石英砂層與水滑石層組成;所述石英砂層位于水滑石層上方;所述石英砂層的厚度為30厘米。
本發明中，廢水入口中心點與轉軸軸線距離為25厘米。這樣廢水可以直接入至葉片上，從而被有效帶動。
支撐板除了連接支架上下端外，更主要的是提供流體回彈功能，當葉片上的水在旋轉作用力下被甩到支撐板上的時候，大部分被回彈至葉片，如此，可以有效增加水與葉片表面的接觸;優選，支架中，支撐板之間的距離為5厘米。葉片關于轉軸對稱分布，可以保證與水流無死角接觸。
為了增加支撐板對流體的回彈作用，支撐板朝向轉軸的一面為弧面結構;支撐板之間設有連接桿，即支架側面為網格結構，增加水體與支架側面的接觸面。
有機物去除是微觀處理效應，與過濾顆粒物等大雜質不同，采用由纖維狀高分子吸附材料編織得到的多孔膜可以有效去除有機物;多孔纖維的孔隙率為60-70%;孔徑為10-65微米;吸附膜的密度為300g/L;厚度為0.3mm。
本發明的纖維狀高分子吸附材料具有一定的強度，具有多孔結構，有效增加比表面積，親油基團不僅存在于纖維表面，也大量存在微孔中，加快纖維吸附速度并進一步提高吸附容量。
吸附技術是通過吸附材料捕集排入環境中的有害物達到處理的目的，可避免對環境的破壞，其核心在于吸附材料，以活性炭為代表的傳統吸附材料以及相關吸附技術在吸附效果和工藝操作方面存在的缺陷，無法達到工業化的治理要求，尤其是顆粒狀活性炭用于廢水有機物污染事故處置時，根本無法實現對水面漂浮有毒有機污染物的清理回收，本發明首次利用高分子吸附材料，有效的解決了廢水中的有機污染物，又避免了現有化學處理、生物處理方法帶來的副作用。
本發明中，支架下端與圓柱結構下表面位于同一水平面;過濾箱底部設有出水口。
由于上述技術方案運用，本發明與現有技術相比具有下列優點：
1.本發明首次將旋轉葉片應用于水處理裝置，廢水可以直接入至葉片上，從而被有效帶動，當葉片上的水在旋轉作用力下被甩到支撐板上的時候，大部分被回彈至葉片，可以有效增加水與葉片表面的接觸。
2. 本發明的石英砂一方面去除廢水中的顆粒物，更關鍵的是形成的回流通道，增加水與臭氧的接觸，進一步去除有害物質;水滑石主要吸除小顆粒雜質。
3.本發明提供的旋轉水處理裝置為廢水處理中的一步，可及時準確的處理廢水，達到排放要求，保護環境，也為企業造福;裝置組成合理，維護容易。
