申請日2014.10.22

　　公開(公告)日2015.03.25

　　IPC分類號B01D24/22; B01D35/143; B01D24/48

　　摘要

　　本實用新型提供一種水處理濾池濾料阻塞檢測裝置，包括設置在濾池上部廢水區的雷達液位計、設置在濾池濾板下部清水區的壓力變送器、設置在濾池出水管處的氣動調節閥，雷達液位計、壓力變送器和氣動調節閥均連接到PLC控制系統。PLC控制系統根據雷達液位計實時檢測的濾池實際水位以及壓力變送器實時檢測的濾池濾板下部壓力，獲取濾池濾料阻塞值Ψ;當Ψ達到最大阻塞值時，PLC控制系統進入濾料反洗程序，啟動反洗水泵、風機對濾池濾料進行反洗;反洗過程直到Ψ下降到接近零，停止反洗水泵、風機，進入濾池過濾生產程序，如此周而復始，循環進行。本實用新型的有益效果：既能避免反洗水泵、風機頻繁啟動，浪費電能，又能保證濾池高效生產。


　　權利要求書

　　1.一種水處理濾池濾料阻塞檢測裝置，其特征在于：至少包括雷達液位計LET-1、壓力變送器PT-1、氣動調節閥LV-1以及PLC控制系統，所述雷達液位計LET-1設置在濾池上部廢水區，壓力變送器PT-1設置在濾池濾板下部清水區PE-1處，氣動調節閥LV-1設置在濾池出水管處，所述雷達液位計LET-1、壓力變送器PT-1和氣動調節閥LV-1均連接到PLC控制系統。

　　2.根據權利要求1所述的水處理濾池濾料阻塞檢測裝置，其特征在于：所述雷達液位計LET-1是非接觸式雷達液位計。

　　說明書

　　一種水處理濾池濾料阻塞檢測裝置

　　技術領域

　　本實用新型涉及冶金行業水處理儀表測控領域，具體涉及一種水處理濾池濾料阻塞檢測裝置。

　　背景技術

　　冶金行業生產過程中產生大量的含堿、含酸、含油廢水和生活廢水，為保護環境和節約水資源，必須對生產過程中產生的廢水進行凈化處理。從工廠來的廢水經過格柵池撈渣、高密沉淀池沉淀后再進入濾池進一步過濾凈化，凈化后的清水一部分送回工廠作為工業水再次使用，另一部分清水進一步深度處理作為生活水使用。

　　濾池是廢水處理凈化工藝中的一個重要環節，為了保證濾池過濾凈化效果，需要控制濾料上方有足夠、穩定的水深，以滿足恒濾速的重力流;廢水流過濾池濾料過程中，廢水中的雜質顆粒粘附在濾料顆粒表面，濾料慢慢產生堵塞，阻塞值達到一定時，需要進行反沖洗。濾池濾料阻塞值是一個重要參數，現有的檢測裝置是用一臺差壓變送器檢測濾板上下差壓值，用以反應濾料阻塞情況，由于濾板上方的廢水含有雜質顆粒，這些雜質顆粒又很容易附著在差壓變送器負壓室的取壓口上，并在取壓口上結晶堵塞，影響檢測值直至停止使用;因此，實際廢水處理生產中，不是根據濾料阻塞情況對濾池濾料進行反洗，而是操作工根據生產經驗定時進行反洗。由于上游廢水成分、上游生產工序對濾池中廢水雜質顆粒成分和含量有影響，濾池濾料阻塞狀態是沒有規律的，根據經驗定時進行反洗，要么反洗周期過短，反洗水泵、風機頻繁啟動使用，浪費電能;要么反洗周期過長，濾料阻塞嚴重，影響濾池生產效率。

　　發明內容

　　本實用新型要解決的技術問題是，針對現有濾池濾料阻塞檢測裝置存在的上述不足，提供一種水處理濾池濾料阻塞檢測裝置，既能避免反洗水泵、風機頻繁啟動，浪費電能，又能保證濾池高效生產。

　　本實用新型為解決上述技術問題所采用的技術方案是：

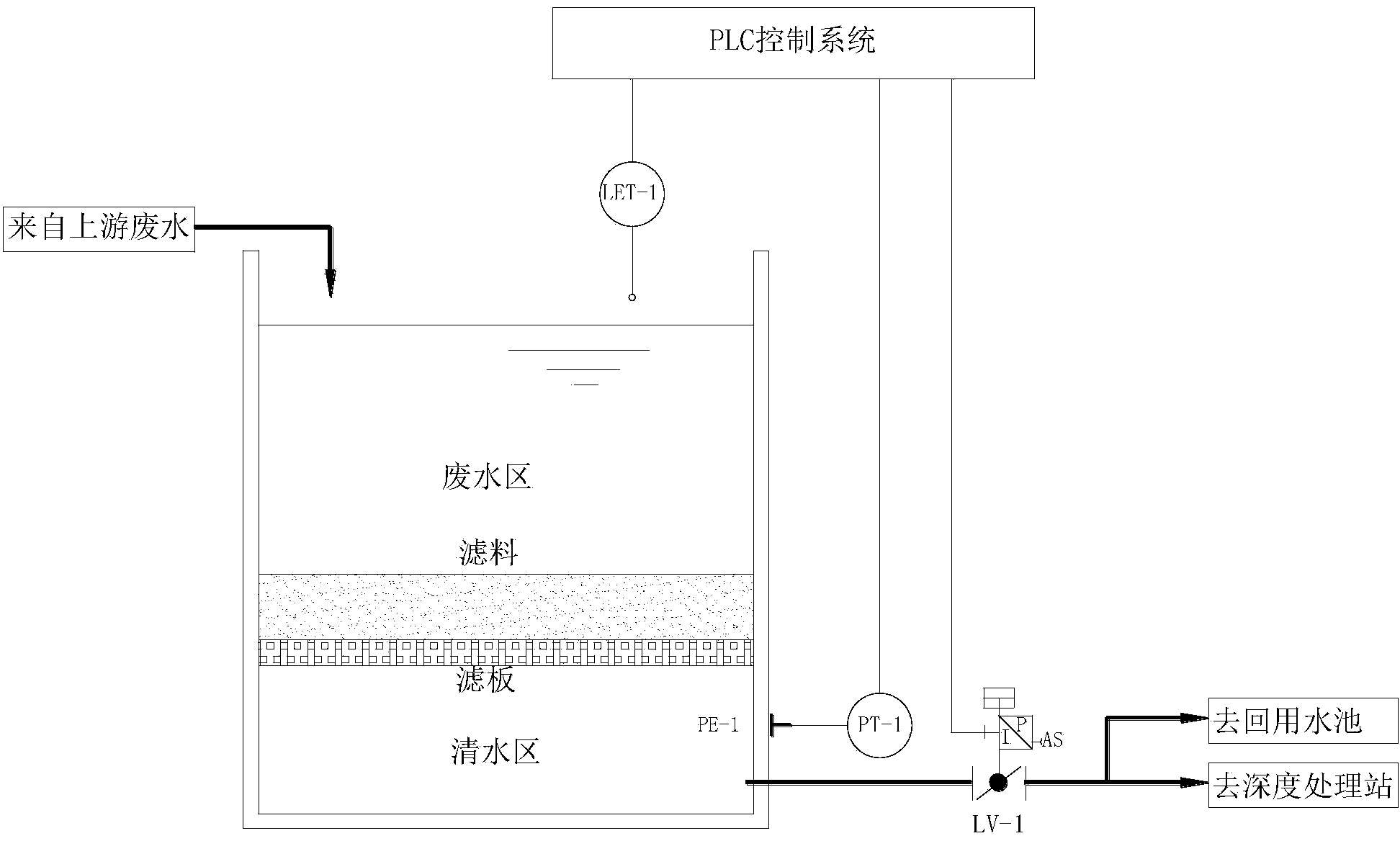

　　一種水處理濾池濾料阻塞檢測裝置，至少包括雷達液位計LET-1、壓力變送器PT-1、氣動調節閥LV-1以及PLC控制系統，所述雷達液位計LET-1設置在濾池上部廢水區，壓力變送器PT-1設置在濾池濾板下部清水區PE-1處，氣動調節閥LV-1設置在濾池出水管處，所述雷達液位計LET-1、壓力變送器PT-1和氣動調節閥LV-1均連接到PLC控制系統。

　　按上述方案，所述雷達液位計LET-1是非接觸式雷達液位計。

　　本實用新型的工作原理：PLC控制系統接收雷達液位計LET-1、壓力變送器PT-1的檢測信號和氣動調節閥LV-1的控制信號，根據濾池上部廢水區的雷達液位計LET-1實時檢測的濾池實際水位H以及濾池濾板下部清水區PE-1處的壓力變送器PT-1實時檢測的濾池濾板下部壓力P，得到濾池濾料阻塞值Ψ;然后，通過PLC控制系統實時監視濾池濾料阻塞值Ψ的大小，當濾池濾料阻塞值Ψ達到最大阻塞值Ψm時，PLC控制系統進入濾池濾料反洗程序，啟動反洗水泵、風機對濾池濾料進行反洗;反洗過程直到濾池濾料阻塞值Ψ下降到接近零，停止反洗水泵、風機，進入濾池過濾生產程序，如此周而復始，循環進行。另外，PLC控制系統比較濾池設定水位H0與濾池實際水位H的差值，通過調節濾池出水管上的氣動調節閥LV-1開度，控制濾池實際水位H在濾池設定水位H0上。

　　本實用新型的有益效果：既能避免反洗水泵、風機頻繁啟動，浪費電能，又能保證濾池高效生產。
