申請日2016.05.13
公開(公告)日2016.11.23
IPC分類號C02F9/04
摘要
本實用新型公開了一種鍋爐水循環水處理系統，包括依次連接的進水管、沉淀箱、處理塔、處理池和清水箱;沉淀箱上部設置出水口，處理塔上部設置出水口、下部設置入水口，處理池上部設置出水口、下部設置入水口;沉淀箱的出水口與處理塔入水口相連，處理塔出水口與處理池入水口相連，處理池的出水口連接清水箱。本實用新型的有益效果是：實現對鍋爐水的循環處理，避免了鍋爐結垢。
權利要求書
1.一種鍋爐水循環水處理系統，其特征在于：包括依次連接的進水管、沉淀箱、處理塔、處理池和清水箱;沉淀箱上部設置出水口，處理塔上部設置出水口、下部設置入水口，處理池上部設置出水口、下部設置入水口;沉淀箱的出水口與處理塔入水口相連，處理塔出水口與處理池入水口相連，處理池的出水口連接清水箱;所述的處理塔內設置填料柱，所述的處理池內設置纖維濾芯;進水管并聯有至少一個加藥裝置，所述的加藥裝置均包括一個與進水管并聯的支管，支管上設置有控制閥，支管的內部設置有用于盛裝固體藥劑的藥劑網盒和一個用于安裝所述藥劑網盒的支架，所述的支管連接有一個三通，三通的一個端口連接支管，三通的第二個端口連接進水管，三通的第三個端口安裝有封蓋，所述的第一端口和第三端口的軸心線重合。
2.根據權利要求1所述的一種鍋爐水循環水處理系統，其特征在于：還包括控制裝置，所述的控制裝置為PLC可編程控制系統，所述的控制閥為電磁閥，所述的PLC可編程控制系統連接控制閥。
3.根據權利要求2所述的一種鍋爐水循環水處理系統，其特征在于：還包括無線網絡組件，所述無線網絡組件與所述控制裝置連接。
說明書
一種鍋爐水循環水處理系統
技術領域
本實用新型涉及一種鍋爐水循環水處理系統。
背景技術
鍋爐結垢將會嚴重降低設備的換熱效率，據統計，鍋爐壁面因結垢導致傳熱熱阻增加30%之多。由于局部結垢厚度不同，也會造成爐壁受熱不均，有產生裂紋，甚至爆炸的危險。而且結垢成分與金屬壁面容易形成微電池，產生電化學腐蝕，降低爐膽強度。因此，船舶營運過程中需要定期化驗爐水并投藥處理，不僅操作復雜，增加成本，而且化學藥劑也會一定程度上造成二次污染。同時，每年鍋爐都需要開爐除垢，才能有效去除爐膽內表面附著的硬質垢層。
發明內容
本實用新型的目的在于克服現有技術的缺點，提供一種鍋爐水循環水處理系統。

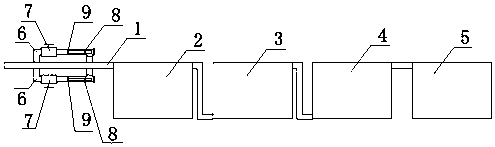

本實用新型的目的通過以下技術方案來實現：一種鍋爐水循環水處理系統，包括依次連接的進水管、沉淀箱、處理塔、處理池和清水箱;沉淀箱上部設置出水口，處理塔上部設置出水口、下部設置入水口，處理池上部設置出水口、下部設置入水口;沉淀箱的出水口與處理塔入水口相連，處理塔出水口與處理池入水口相連，處理池的出水口連接清水箱。
進水管連接鍋爐的排水口，清水箱的排水口連接鍋爐的進水口。從而實現對鍋爐水的循環處理，避免了鍋爐結垢。
所述的處理塔內設置填料柱，所述的處理池內設置纖維濾芯。
進水管并聯有至少一個加藥裝置，所述的加藥裝置均包括一個與進水管并聯的支管，支管上設置有控制閥，支管的內部設置有用于盛裝固體藥劑的藥劑網盒和一個用于安裝所述藥劑網盒的支架，所述的支管連接有一個三通，三通的一個端口連接支管，三通的第二個端口連接進水管，三通的第三個端口安裝有封蓋，所述的第一端口和第三端口的軸心線重合，從而打開封蓋即可完成藥劑網盒的更換。
藥劑網盒為采用金屬網制成的盒子，通過水流流過藥劑網盒時的沖刷作用，從藥劑網盒內將藥劑攜帶走，實現了固體藥劑的自動添加，并且添加量與水流流速成正比。
所述的鍋爐水循環水處理系統還包括控制裝置，所述的控制裝置為PLC可編程控制系統，所述的控制閥為電磁閥，所述的PLC可編程控制系統連接控制閥。
所述的鍋爐水循環水處理系統還包括無線網絡組件，所述無線網絡組件與所述控制裝置連接，從而實現無線監控和運轉。
本實用新型具有以下優點：
實現對鍋爐水的循環處理，避免了鍋爐結垢。實現了固體藥劑的自動添加，并且添加量與水流流速成正比。
