申請日2016.05.13

　　公開(公告)日2016.11.30

　　IPC分類號C02F11/12; C02F11/14

　　摘要

　　本實用新型涉及一種帶前絮凝裝置的污泥脫水裝置，它包括機架，在所述機架上部一側設有主傳動裝置，在所述主傳動裝置旁設有接線盒，所述主傳動裝置通過上磙子鏈和介輪裝置相連，所述介輪裝置通過下磙子鏈與第四脫水輥相連，在所述第四脫水輥旁依次水平設有第三脫水輥、第二脫水輥和第一脫水輥，在所述第四脫水輥側上方設有第五脫水輥，所述第四脫水輥、第三脫水輥、第二脫水輥和第一脫水輥的輥筒直徑依次增大。本實用新型處理效果好，整體密封，運行平穩可靠。

　　權利要求書

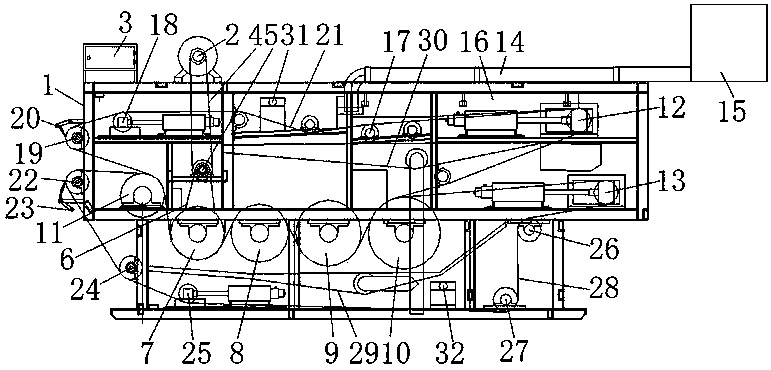

　　1.帶前絮凝裝置的污泥脫水裝置，其特征在于：它包括機架(1)，在所述機架(1)上部一側設有主傳動裝置(2)，在所述主傳動裝置(2)旁設有接線盒(3)，所述主傳動裝置(2)通過上磙子鏈(4)和介輪裝置(5)相連，所述介輪裝置(5)通過下磙子鏈(6)與第四脫水輥(7)相連，在所述第四脫水輥(7)旁依次水平設有第三脫水輥(8)、第二脫水輥(9)和第一脫水輥(10)，在所述第四脫水輥(7)側上方設有第五脫水輥(11)，所述第四脫水輥(7)、第三脫水輥(8)、第二脫水輥(9)和第一脫水輥(10)的輥筒直徑依次增大，所述第一脫水輥(10)與張緊裝置Ⅰ(12)相連，在所述張緊裝置Ⅰ(12)下方設有張緊裝置Ⅲ(13)，在所述張緊裝置Ⅰ(12)上方設有進泥管(14)，在所述進泥管(14)進口端設有絮凝裝置(15)，所述進泥管(14)另一端設在布料框(16)內，在所述布料框(16)下方設有托輥(17)，在所述主傳動裝置(2)下方設有張緊裝置Ⅱ(18)，在所述張緊裝置Ⅱ(18)旁設有上卸料輥(19)，在所述上卸料輥(19)上設置上卸料裝置(20)，所述上卸料輥(19)與第五脫水輥(11)相連，在所述第五脫水輥(11)、第四脫水輥(7)、第三脫水輥(8)、第二脫水輥(9)、第一脫水輥(10)、張緊裝置Ⅰ(12)、托輥(17)和上卸料輥(19)上設有上濾帶(21)，在所述上卸料輥(19)下方設有下卸料輥(22)，在所述下卸料輥(22)上設有下卸料裝置(23)，在所述第五脫水輥(11)下方設有導輥Ⅰ(24)，在所述第四脫水輥(7)下方設有張緊裝置Ⅳ(25)，在所述張緊裝置Ⅲ(13)下方設有導輥Ⅱ(26)，在所述導輥Ⅱ(26)下方設有導輥Ⅲ(27)，在所述下卸料輥(22)、導輥Ⅰ(24)、張緊裝置Ⅳ(25)、導輥Ⅲ(27)、導輥Ⅱ(26)、張緊裝置Ⅲ(13)、第一脫水輥(10)、第二脫水輥(9)、第三脫水輥(8)、第四脫水輥(7)和第五脫水輥(11)上設有下濾帶(28)，在所述第一脫水輥(10)、第二脫水輥(9)、第三脫水輥(8)、第四脫水輥(7)和第五脫水輥(11)下方設有下接液盤(29)，在所述布料框(16)下方設有上接液盤(30)。

　　2.根據權利要求1所述的帶前絮凝裝置的污泥脫水裝置，其特征在于：在所述張緊裝置Ⅱ(18)一側的上濾帶(21)旁設有上清洗裝置(31)。

　　3.根據權利要求1所述的帶前絮凝裝置的污泥脫水裝置，其特征在于：在所述導輥Ⅲ(27)一側的下濾帶(28)旁設有下清洗裝置(32)。

　　4.根據權利要求1所述的帶前絮凝裝置的污泥脫水裝置，其特征在于：所述機架(1)為全密封機架。

　　說明書

　　帶前絮凝裝置的污泥脫水裝置

　　技術領域

　　本實用新型涉及一種污泥處理裝置，具體涉及一種污泥脫水裝置。

　　背景技術

　　現有的污泥脫水裝置，結構設置不合理，整體運行狀況不理想，普遍存在操作不便，處理效果差等問題，由于不帶前絮凝裝置，給后續污泥脫水帶來極大的工作強度和難度，在工作過程中，污泥會掉出裝置外，工作環境較差。

　　發明內容

　　發明目的：本實用新型的目的是為了克服現有技術中的不足，提供一種處理效果好，整體密封，運行平穩可靠的帶前絮凝裝置的污泥脫水裝置。

　　技術方案：為了解決上述技術問題，本實用新型所述的帶前絮凝裝置的污泥脫水裝置，它包括機架，在所述機架上部一側設有主傳動裝置，在所述主傳動裝置旁設有接線盒，所述主傳動裝置通過上磙子鏈和介輪裝置相連，所述介輪裝置通過下磙子鏈與第四脫水輥相連，在所述第四脫水輥旁依次水平設有第三脫水輥、第二脫水輥和第一脫水輥，在所述第四脫水輥側上方設有第五脫水輥，所述第四脫水輥、第三脫水輥、第二脫水輥和第一脫水輥的輥筒直徑依次增大，所述第一脫水輥與張緊裝置Ⅰ相連，在所述張緊裝置Ⅰ下方設有張緊裝置Ⅲ，在所述張緊裝置Ⅰ上方設有進泥管，在所述進泥管進口端設有絮凝裝置，所述進泥管另一端設在布料框內，在所述布料框下方設有托輥，在所述主傳動裝置下方設有張緊裝置Ⅱ，在所述張緊裝置Ⅱ旁設有上卸料輥，在所述上卸料輥上設置上卸料裝置，所述上卸料輥與第五脫水輥相連，在所述第五脫水輥、第四脫水輥、第三脫水輥、第二脫水輥、第一脫水輥、張緊裝置Ⅰ、托輥和上卸料輥上設有上濾帶，在所述上卸料輥下方設有下卸料輥，在所述下卸料輥上設有下卸料裝置，在所述第五脫水輥下方設有導輥Ⅰ，在所述第四脫水輥下方設有張緊裝置Ⅳ，在所述張緊裝置Ⅲ下方設有導輥Ⅱ，在所述導輥Ⅱ下方設有導輥Ⅲ，在所述下卸料輥、導輥Ⅰ、張緊裝置Ⅳ、導輥Ⅲ、導輥Ⅲ、張緊裝置Ⅲ、第一脫水輥、第二脫水輥、第三脫水輥、第四脫水輥和第五脫水輥上設有下濾帶，在所述第一脫水輥、第二脫水輥、第三脫水輥、第四脫水輥和第五脫水輥下方設有下接液盤，在所述布料框下方設有上接液盤。

　　在所述張緊裝置Ⅱ一側的上濾帶旁設有上清洗裝置。

　　在所述導輥Ⅲ一側的下濾帶旁設有下清洗裝置。

　　所述機架為全密封機架。

　　有益效果：本實用新型與現有技術相比，其顯著優點是：本實用新型結構設置合理，采用四組張緊裝置，實現對濾帶的全方面糾偏，保證工作平穩安全進行，采用四組水平設置的脫水輥以及另外一組銜接脫水輥，保證污泥脫水效果好，脫水效率高，采用上卸料輥、下卸料輥及卸料裝置，卸料及時方便，采用上清洗裝置和下清洗裝置，清洗效果好，采用上接液盤和下接液盤，確保整體良好運行，采用全密封機架，工作環境好，本裝置使用安全，故障率少，維修方便，可以長時間持續工作，符合實際使用要求。
