申請日2016.05.13

　　公開(公告)日2016.11.30

　　IPC分類號C02F3/32; A01G7/04; A01G9/14

　　摘要

　　本實用新型提供了一種太陽能和LED光源強化沉水植物凈化污水裝置，包括大棚、轉光膜、LED燈和太陽能電池板。在大棚內的地面上設有污水水渠，水渠里種植有沉水植物;轉光膜覆蓋在大棚的頂部;LED燈安裝在大棚內部為沉水植物提供光源;太陽能電池板安裝在大棚外部，與太陽能控制器連接;太陽能控制器與蓄電池連接，同時太陽能控制器與LED燈、光學傳感器和計時器形成循環回路。本實用新型根據農村實際情況，在農村原有的蔬菜大棚的基礎上加以改造，利用人工光源耦合沉水植物對水質的凈化能力處理工業污水，有效地避免了傳統污水處理技術的“二次污染”。

　　權利要求書

　　1.太陽能和LED光源強化沉水植物凈化污水裝置，包括大棚、轉光膜、LED燈和太陽能電池板，其特征在于，所述大棚內的地面上設有污水水渠，水渠里種植有沉水植物;所述轉光膜覆蓋在大棚的頂部;所述LED燈安裝在大棚內部為沉水植物提供光源;所述太陽能電池板安裝在大棚外部，與太陽能控制器連接;所述太陽能控制器與蓄電池連接，同時太陽能控制器與LED燈、光學傳感器和計時器形成循環回路。

　　2.根據權利要求1所述的太陽能和LED光源強化沉水植物凈化污水裝置，其特征在于，所述LED燈為紅光LED燈。

　　3.根據權利要求1所述的太陽能和LED光源強化沉水植物凈化污水裝置，其特征在于，所述LED燈安裝在大棚內的頂部，數量為一個或多個。

　　4.根據權利要求1所述的太陽能和LED光源強化沉水植物凈化污水裝置，其特征在于，所述光學傳感器采用光敏電阻。

　　5.根據權利要求1所述的太陽能和LED光源強化沉水植物凈化污水裝置，其特征在于，所述計時器的控制時間設為三小時。

　　6.根據權利要求1至5之一所述的太陽能和LED光源強化沉水植物凈化污水裝置，其特征在于，所述沉水植物采用水生蔬菜。

　　說明書

　　太陽能和LED光源強化沉水植物凈化污水裝置

　　技術領域

　　本實用新型具體涉及一種太陽能-LED光源強化水生植物凈化農村污水技術，屬于污水處理領域。

　　背景技術

　　我國是一個人口眾多的農業大國，目前全國有6.74億農村人口，250多萬個自然村，每天污水排放量可達到3000多萬噸。我國農村污水具有來源廣、污水收集困難、有機污染物濃度高、處理率低等特點，村莊的污水處理率僅為7%左右。農村污水主要來自三個方面：農村生活污水、農田尾水、畜禽養殖業廢水。目前全國95%以上村莊都沒有排水渠道及污水處理系統，農村地區污水多數以直排的形式入河或者排入坑塘自然入滲。這些污水普遍氮、磷含量較高，易引起水體富營養化，造成嚴重的生態問題。

　　在中國，村落分布比較分散的南方農村地區，將生活污水隨意收集于化糞池發酵后灌溉菜地和農田，大部分的生活污水沒有經過處理而直接排入水體。北方的農村村落雖然相對較集中，但由于沒有過多的處理設施和技術以及資金短缺等原因，其生活污水也大都為直接排放，即無論南北方，農村的水污染大多是依靠水體的自凈能力。

　　發明內容

　　為了解決現有農村污水處理技術中存在的不足，本實用新型的目的在于提供一種太陽能和LED光源強化沉水植物凈化污水裝置。

　　本實用新型采用的技術方案為：

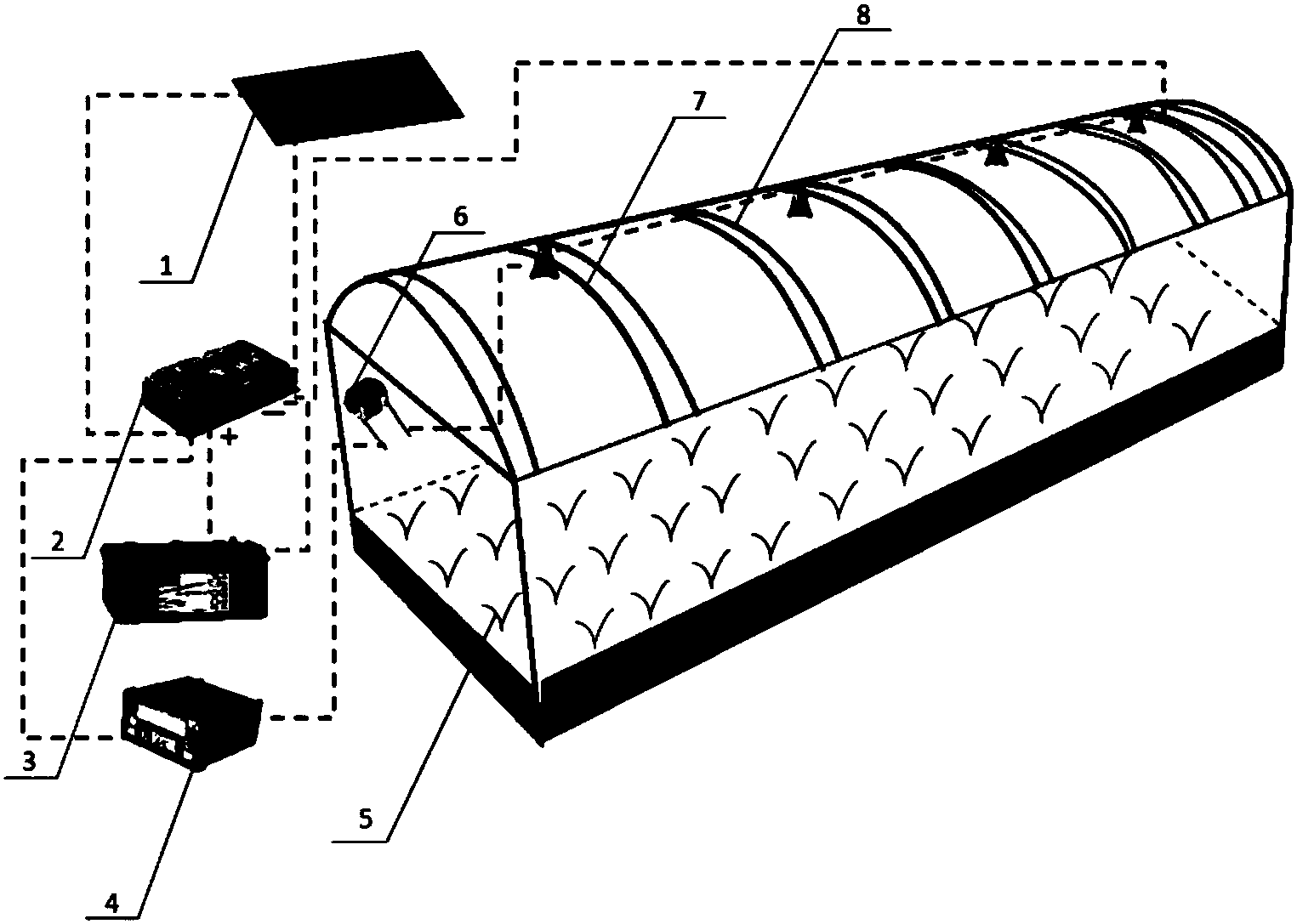

　　太陽能和LED光源強化沉水植物凈化污水裝置，包括大棚、轉光膜、LED燈和太陽能電池板，所述大棚內的地面上設有污水水渠，水渠里種植有沉水植物;所述轉光膜覆蓋在大棚的頂部;所述LED燈安裝在大棚內部為沉水植物提供光源;所述太陽能電池板安裝在大棚外部，與太陽能控制器連接;所述太陽能控制器與蓄電池連接，同時太陽能控制器與LED燈、光學傳感器和計時器形成循環回路。

　　所述LED燈為紅光LED燈。所述LED燈安裝在大棚內的頂部，數量為一個或多個。

　　優選地，所述光學傳感器采用光敏電阻。

　　優選地，所述計時器的控制時間設為三小時。

　　進一步地，所述沉水植物采用水生蔬菜。

　　本裝置根據農村實際情況，在農村原有的蔬菜大棚的基礎上加以改造。用轉光膜覆蓋大棚，轉光膜是一種在生產普通棚膜的原材料中添加轉光功能性母料后制成的棚膜。當陽光透過轉光膜時，陽光中的紫外線(會灼傷植物組織)和綠光(會被植物反射而損失)被膜中的“轉光母料”吸收轉換，釋放出對植物生長有利的藍光和紅光，使棚內的藍色和紅色光譜成分增加，提高了光能利用率。把大棚里挖成水渠，在水渠里種植水生蔬菜。大棚內部安裝紅光LED燈，為蔬菜提供最有利于其生長發育和光合作用的紅光。大棚外安裝太陽能電池板，連同蓄電池、太陽能控制器、LED燈、光學傳感器、計時器等部件，實現當沒有光照時電路自動控制開啟LED燈為植物定時每天照射，“二次光照”延長了綠色蔬菜光合作用時間、提高光合作用效率。同時，農業污水中大量的N、P元素提供給植物生長及光合作用最需要的營養物質，加快蔬菜生長速度以及增強凈水能力。

　　本實用新型的裝置針對傳統的污水處理方法做出了明顯的改進與大膽的創新。沉水植物對污水有很好的凈化能力，該技術利用人工光源耦合沉水植物對水質的凈化能力處理工業污水，有效地避免了傳統污水處理技術的“二次污染”，太陽能電池板白天吸收太陽能用作夜間LED能量來源，為沉水植物提供“二次光照”。因此，具有以下有益效果：

　　(1)本實用新型創新性地實現將農村污水資源化，根據農業排水N、P含量較高這一顯著特點，種植生長需要大量N、P元素的水生蔬菜，一方面在不產生“二次污染”的基礎上將農業分散式排水集中高效處理回用;另一方面水生蔬菜吸收大量N、P元素加快生長速度，大大提高了農產品的產率和經濟效益。

　　(2)本裝置在農村原有蔬菜大棚的基礎上加以改造，不大范圍破壞原有的生態系統，同時材料簡單易得，成本低廉，是一種農業生產新模式。

　　(3)利用無污染低成本的太陽能，同時選取最適于植物生長的紅光為植物提供“二次光照”，大大提高光合作用效率和凈水能力。

　　(4)創新性地利用轉光膜，使太陽光中對植物不利的白光和綠光轉化成有利于植物生長的紅光和藍光，精細化農業生產模式相較于之前粗放式生產模式，更能夠因地制宜、節約成本、提高效率。
